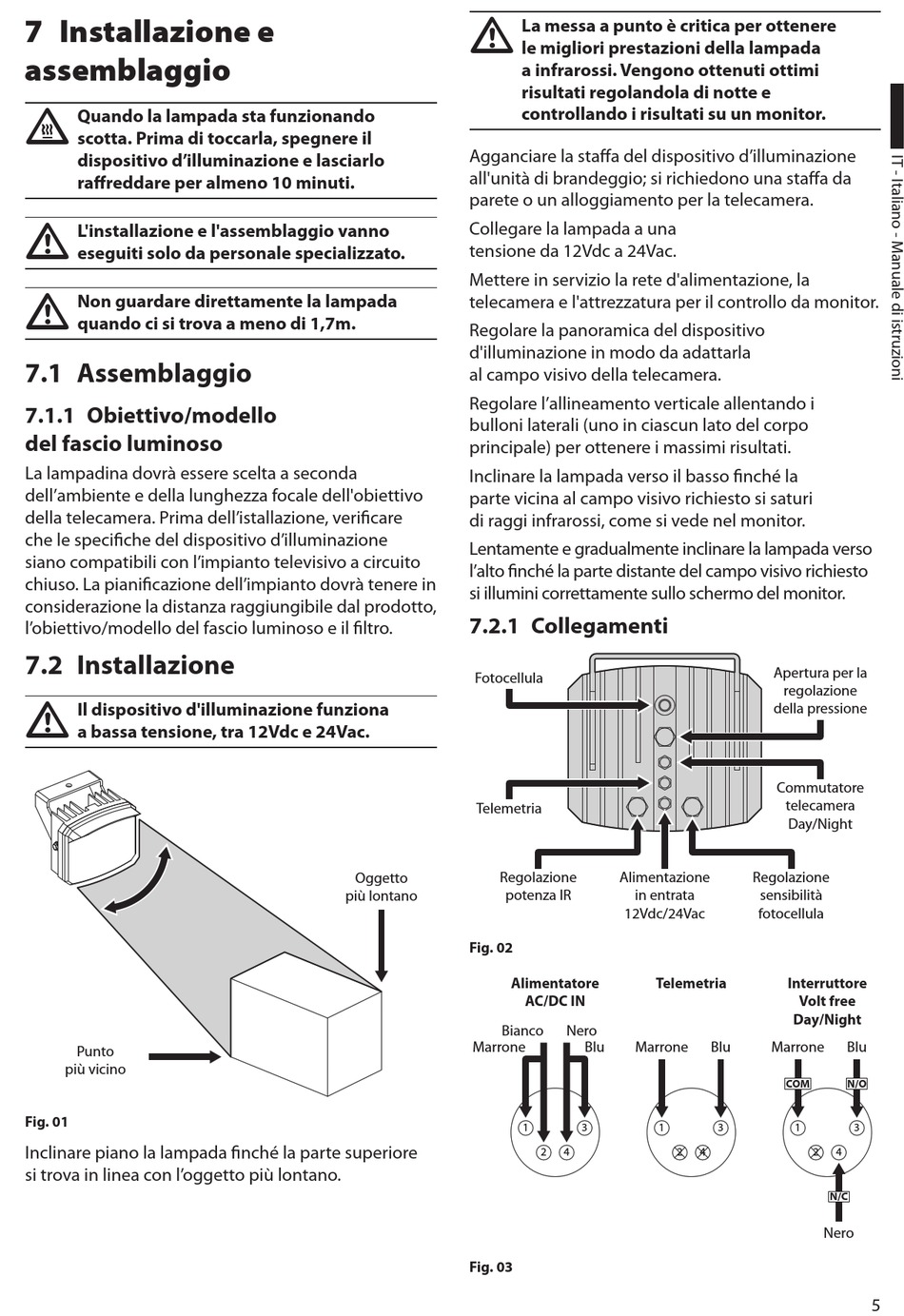

7 Installazione e

assemblaggio

Quando la lampada sta funzionando
l
scotta. Prima di toccarla, spegnere il
dispositivo d'illuminazione e lasciarlo
raffreddare per almeno 10 minuti.
L'installazione e l'assemblaggio vanno
h
eseguiti solo da personale specializzato.
h Non guardare direttamente la lampada
quando ci si trova a meno di 1,7m.
7.1 Assemblaggio
7.1.1 Obiettivo/modello
del fascio luminoso
La lampadina dovrà essere scelta a seconda
dell'ambiente e della lunghezza focale dell'obiettivo
della telecamera. Prima dell'istallazione, verificare
che le specifiche del dispositivo d'illuminazione
siano compatibili con l'impianto televisivo a circuito
chiuso. La pianificazione dell'impianto dovrà tenere in
considerazione la distanza raggiungibile dal prodotto,
l'obiettivo/modello del fascio luminoso e il filtro.

7.2 Installazione

h Il dispositivo d'illuminazione funziona
a bassa tensione, tra 12Vdc e 24Vac.
Punto
più vicino
Fig. 01
Inclinare piano la lampada finché la parte superiore
si trova in linea con l'oggetto più lontano.
h
Agganciare la staffa del dispositivo d'illuminazione
all'unità di brandeggio; si richiedono una staffa da
parete o un alloggiamento per la telecamera.
Collegare la lampada a una
tensione da 12Vdc a 24Vac.
Mettere in servizio la rete d'alimentazione, la
telecamera e l'attrezzatura per il controllo da monitor.
Regolare la panoramica del dispositivo
d'illuminazione in modo da adattarla
al campo visivo della telecamera.
Regolare l'allineamento verticale allentando i
bulloni laterali (uno in ciascun lato del corpo
principale) per ottenere i massimi risultati.
Inclinare la lampada verso il basso finché la
parte vicina al campo visivo richiesto si saturi
di raggi infrarossi, come si vede nel monitor.
Lentamente e gradualmente inclinare la lampada verso
l'alto finché la parte distante del campo visivo richiesto
si illumini correttamente sullo schermo del monitor.

7.2.1 Collegamenti

Fotocellula
Telemetria
Oggetto Regolazione
più lontano potenza IR
Fig. 02
Alimentatore
Bianco
Marrone
Fig. 03
La messa a punto è critica per ottenere
le migliori prestazioni della lampada
a infrarossi. Vengono ottenuti ottimi
risultati regolandola di notte e
controllando i risultati su un monitor.
Alimentazione
in entrata
12Vdc/24Vac
Telemetria
AC/DC IN
Nero
Blu Marrone
1 3 1
2 4 2
Apertura per la
regolazione
della pressione
Commutatore
telecamera
Day/Night
Regolazione
sensibilità
fotocellula
Interruttore
Volt free
Day/Night
Blu Marrone Blu
COM N/O
3 1 3
4 2 4
N/C
Nero
5
