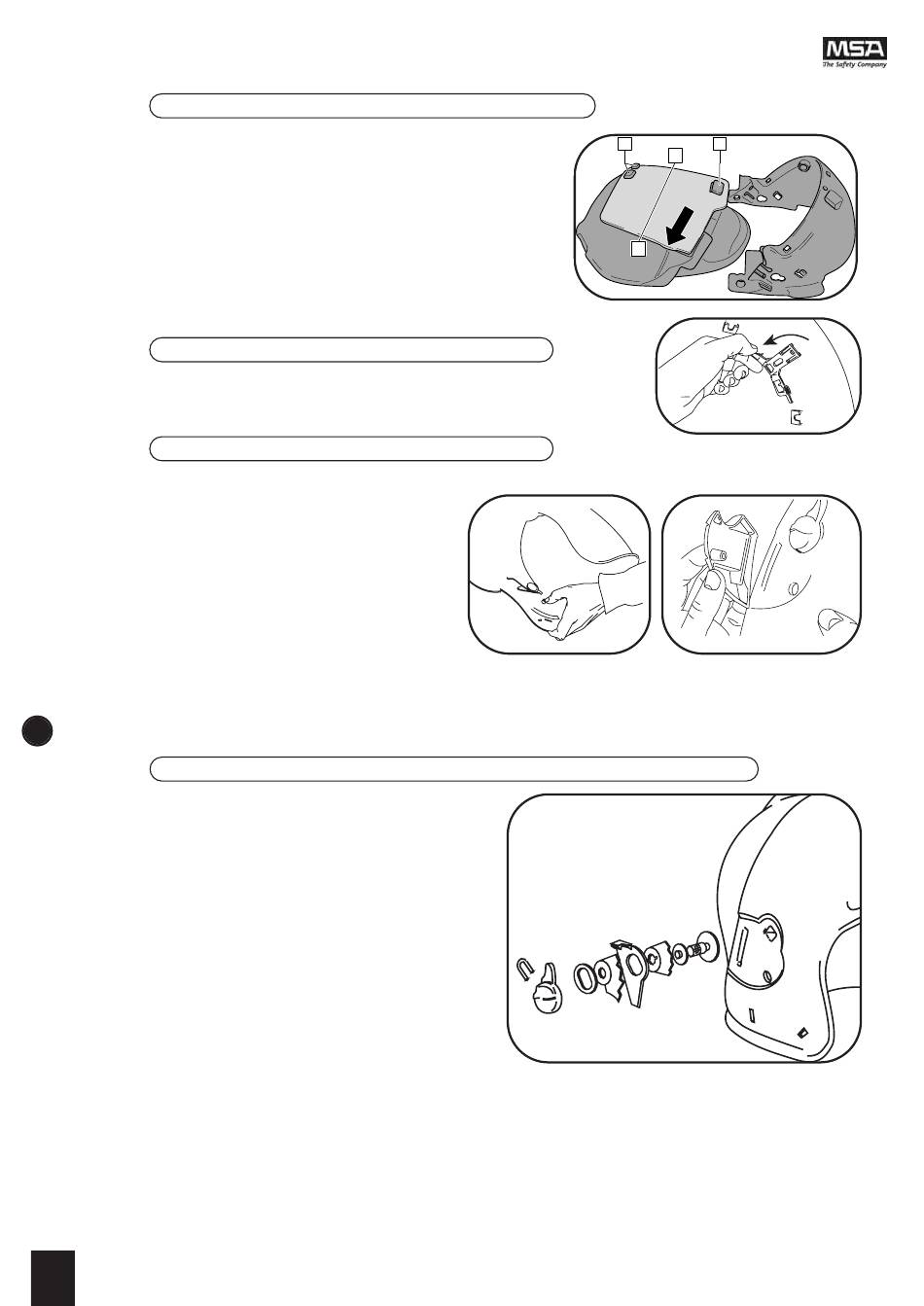

ΕΣΩΤΕΡΙΚΟ ΚΕΛΥΦΟΣ ΚΑΙ ΕΠΕΝΔΥΣΗ
• Για την επανατοποθέτηση της εσωτερικής
επένδυσης, εφόσον αυτή είναι άθικτη,
βεβαιωθείτε ότι το στρώμα ενίσχυσης είναι
στερεωμένο καλά (η σήμανση πρέπει να είναι
ορατή) και στα 4 σημεία
• Σηκώστε το προσάρτημα προστασίας αυχένα και σπρώξτε το
για αποσύνδεση.
• Σπρώξτε τα στηρίγματα του kitfix από
το εσωτερικό του κελύφους προς τα
έξω, για να βγουν (a).
Σημ.: Για να επανεγκατασταθούν, η εγκοπή kitfix
πρέπει να τοποθετηθεί στην εγκοπή κελύφους και
το στήριγμα να μπει στη θέση του, στην
μπροστινή οπή του κελύφους.
Βεβαιωθείτε ότι η βίδα που συγκρατεί το
συγκρότημα είναι καλά σφιγμένη.
ΠΡΟΣΤΑΤΕΥΤΙΚΕΣ ΑΣΠΙΔΕΣ
3
ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΑΣΠΙΔΑ ΚΑΙ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΜΑΤΙΩΝ
Τώρα
προστατευτική ασπίδα προσώπου, η ασπίδα
προστασίας
περιστροφής.
• Ξεσφίξτε το αριστερό κουμπί.
• Βγάλτε τον αριστερό και το δεξιό πείρο
χρησιμοποιώντας ένα κατσαβίδι.
• Βγάλτε το δεξί εξάρτημα στερέωσης (με
μοχλό) και αφαιρέστε το στρογγυλό πείρο
από το εσωτερικό (ο μοχλός προς τα
πάνω όταν το προστατευτικό ματιών είναι
ανασηκωμένο).
• Ξεβιδώστε
στερέωσης και βγάλτε τον τετράγωνο πείρο.
• Λυγίστε τα προστατευτικά ματιών για να τα αφαιρέσετε.
• Συγκεντρώστε τις μαύρες αποστατικές ροδέλες (το επίμηκες τμήμα για το μπλοκάρισμα
της προστατευτικής ασπίδας βρίσκεται στη δεξιά πλευρά).
• Απελευθερώστε την προστατευτική ασπίδα και βγάλτε τη χωρίς να γρατζουνιστεί.
• Βγάλτε τις λευκές ροδέλες στεγανοποίησης που παραμένουν στο κέλυφος.
122
ΠΙΣΩ ΣΥΝΔΕΣΗ
KITFIX
θα μπορούν να
ματιών και
το αριστερό
(a)
βγουν, η
οι πείροι
εξάρτημα
2 1
3b
3a
