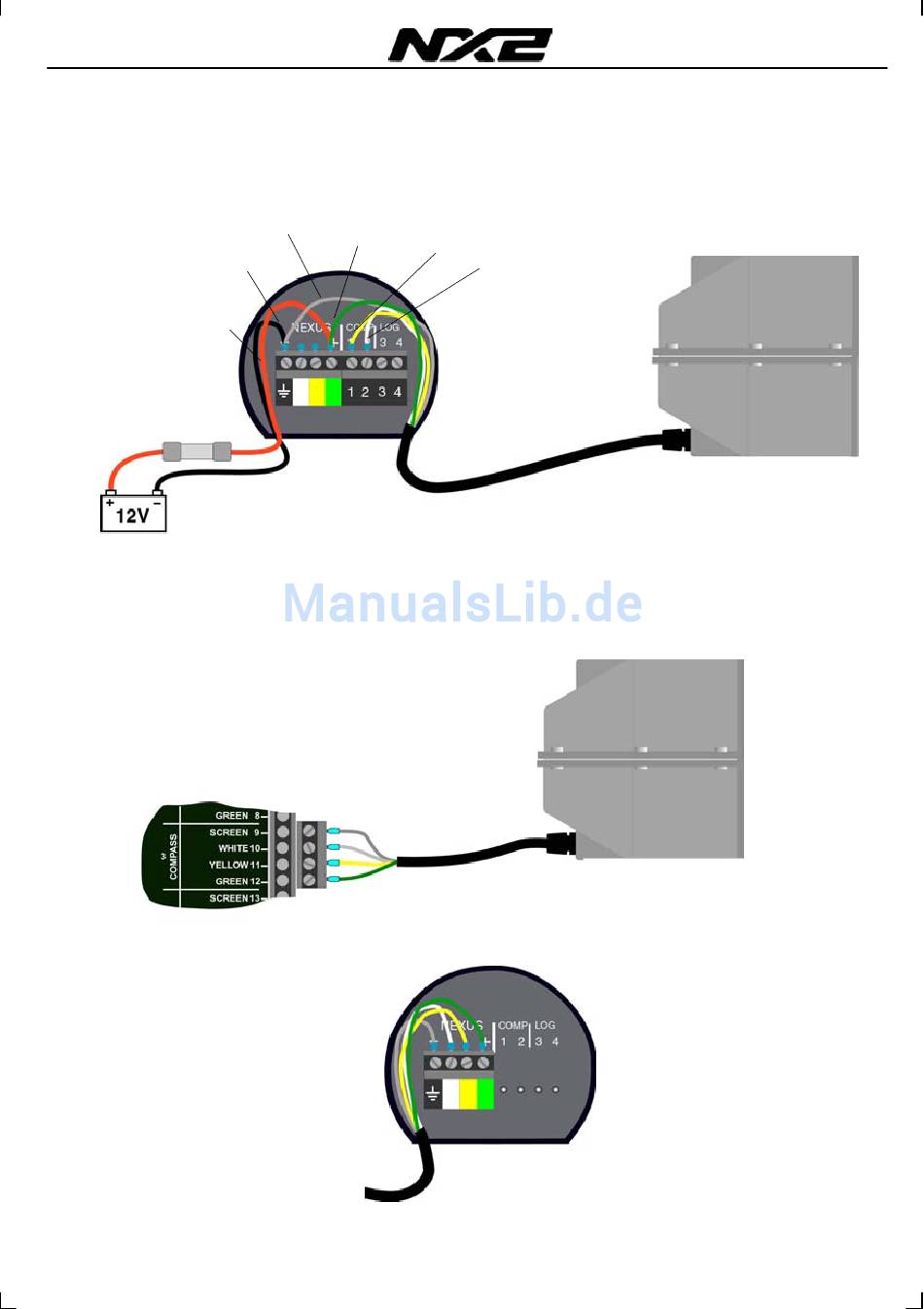

Anschluss der Kabel ohne Nexus Netzwerk

Schliessen Sie die Kabel für die Stromversorgung – rot = +12V an die grüne Klemme,
schwarz = 0V an die Klemme mit dem Erdungssymbol – an.
Achtung! Beachten Sie die Einstellung in der Routine C71=On (s.Kapitel 5.5.1)
Installieren Sie eine 3 A-Sicherung in der Plus-Leitung!
schwarz
rot
2.4

Anschluss im Nexus Netzwerk

Wenn Sie Ihr Wind Data im Nexus Netzwerk integrieren, sollten Sie den Windmess-
Geber an den NX2 Server anschliessen.
Achtung! Beachten Sie die Einstellung in der Routine C71=OFF (s.Kapitel 5.5.1)
Server
Das Instrument wird an die Klemmen 5, 6, 7 und 8 des Servers oder an ein anderes
Nexus Instrument entsprechend der Farbcodierung angeschlossen.
Vom Server oder einem
Nexus Instrument
Schirm grün
gelb
weiss
5-10
COMPASS
Geber
