SMA Solar Technology AG
5.2.4
Anschluss der Slaves

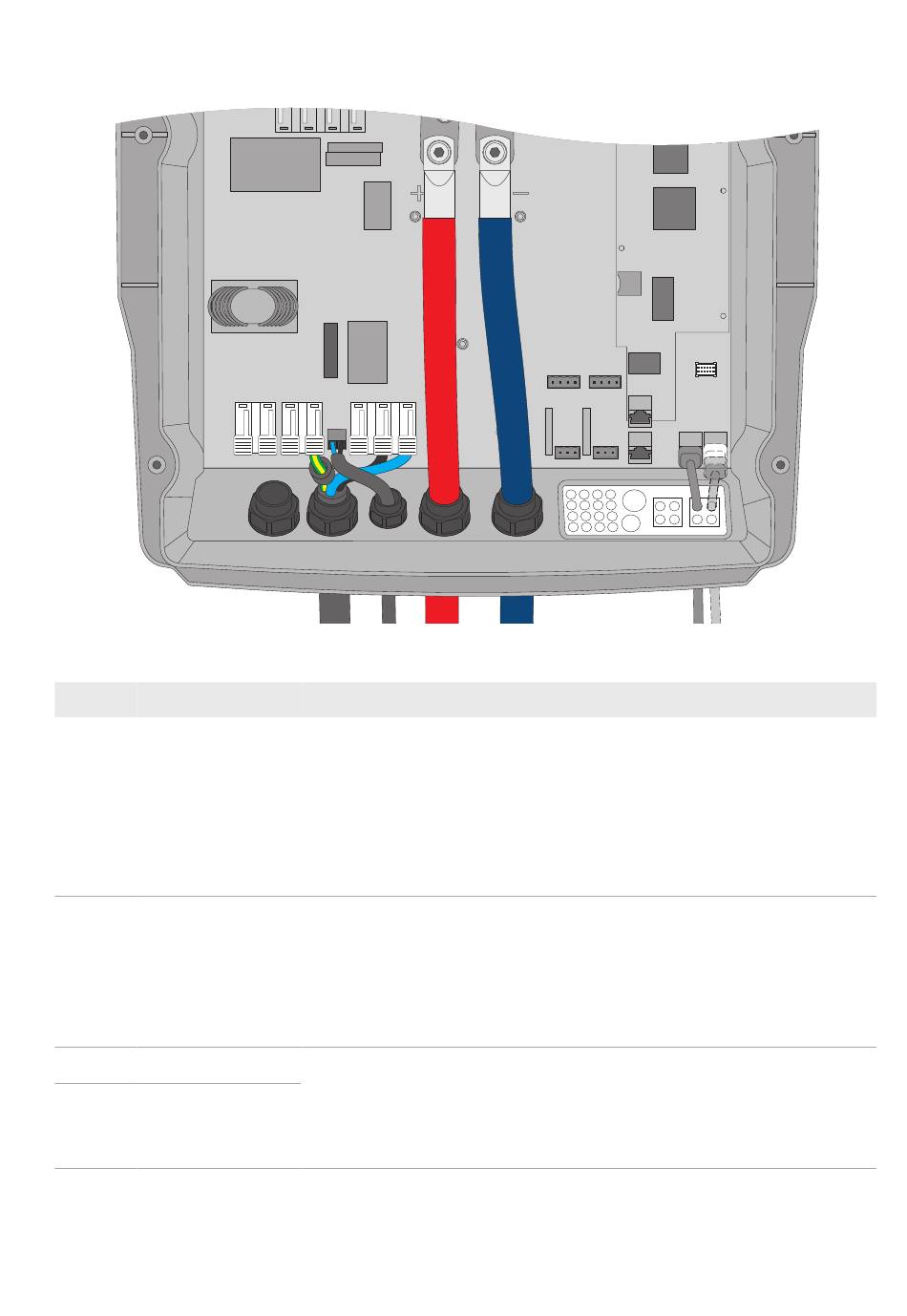

Abbildung 8: Anschluss der Slaves
Position
Bezeichnung
A
AC-Leistungskabel
B
Messkabel zur Span-
nungsmessung
C
Kabel DC+
D
Kabel DC-
Systembeschreibung
A
B
C
Beschreibung/Hinweis
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
Umschalteinrichtung:
• Slave 1 an X3 Klemmen L2, N und PE anschließen.
• Slave 2 an X3 Klemmen L3, N und PE anschließen.
2
Leiterquerschnitt: 10 mm
Für PE mitgelieferten Ferrit verwenden.
Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung:
• Slave 1 an X4 Klemmen L2 und N anschließen.
• Slave 2 an X4 Klemmen L3 und N anschließen.
Leiterquerschnitt: 1,5 mm
Anschluss der Batterie
2
Leiterquerschnitt: 50 mm
Kabeldurchmesser: 14 mm bis 25 mm
Anzugsdrehmoment: 12 Nm
5 Ersatzstromsysteme ohne allpolige Trennung
NO C
NC
NO C
NC
Relay 1
Relay 2
D
2
bis 16 mm
2
2
bis 2,5 mm
2
bis 95 mm
SI44M-80H-13-BBF-IA-de-10
E F
und PE
TT
41
