3 Funktionen und Aufbau
3.3
Aufbau und Funktionen der Umschalteinrichtung
3.3.1
Komponenten der Umschalteinrichtung

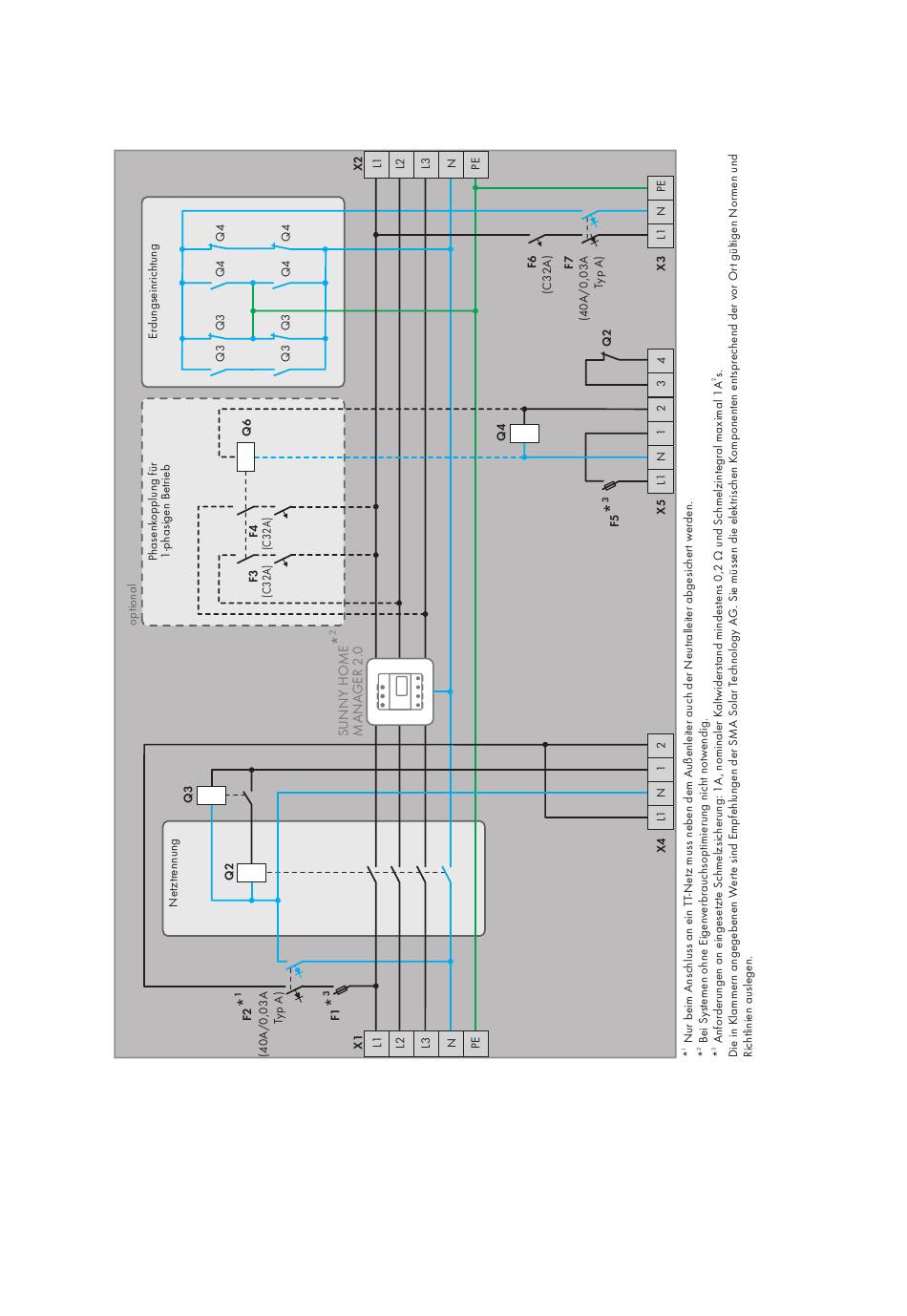

Abbildung 2: Stromlaufplan einer 1-phasigen Umschalteinrichtung mit allpoliger Trennung (Beispiel)
Eine Umschalteinrichtung bietet folgende Funktionen:
• Die Netztrennung trennt das Ersatzstromnetz vom öffentlichen Stromnetz.
• Die Erdungseinrichtung erdet das Ersatzstromnetz nach der Trennung vom öffentlichen Stromnetz.
Die Erdungseinrichtung ist ausschließlich in Systemen mit allpoliger Trennung notwendig.
