SMA Solar Technology AG
4.1.3
Anschluss des Sunny Island

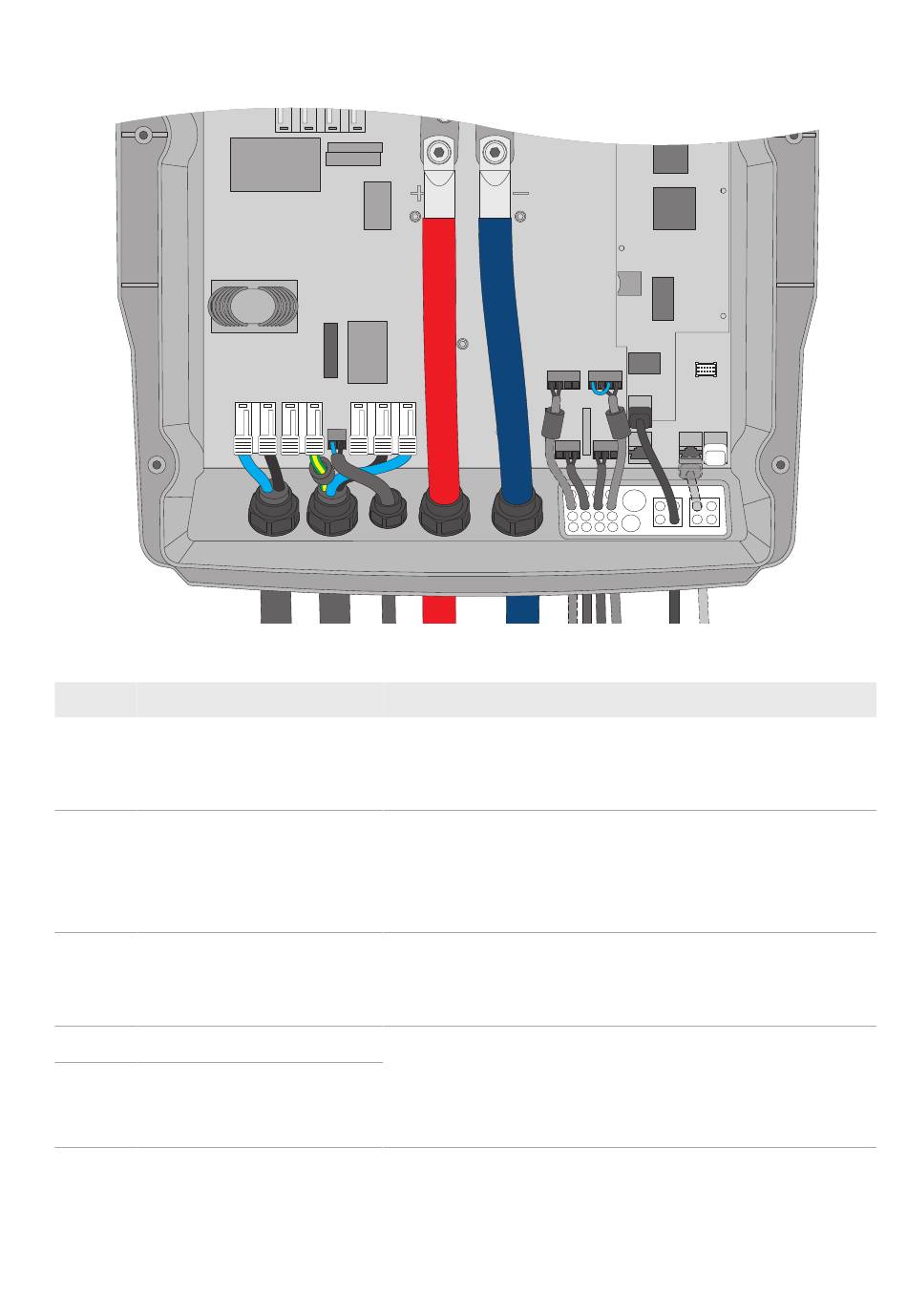

Abbildung 3: Anschluss des Sunny Island
Position
Bezeichnung
A
Kabel für die Steuerspannung
B
AC-Leistungskabel
C
Messkabel zur Spannungsmes-
sung
D
Kabel DC+
E
Kabel DC-
Systembeschreibung
A
B
C
D
Beschreibung / Hinweis
Sunny Island: Anschluss AC1 Loads/SunnyBoys Klemmen L und N
Umschalteinrichtung: Anschluss X5 Klemmen L und N
Leiterquerschnitt: 6 mm
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
Umschalteinrichtung: Anschluss X3 Klemmen L1, N und PE
Leiterquerschnitt: 10 mm
Für PE mitgelieferten Ferrit verwenden.
Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung: Anschluss X4 Klemmen L1 und N
Leiterquerschnitt: 1,5 mm
Anschluss der Batterie
Leiterquerschnitt: 50 mm
Kabeldurchmesser: 14 mm bis 25 mm
Anzugsdrehmoment: 12 Nm
4 Ersatzstromsysteme mit allpoliger Trennung
NO C
NC
NO C
NC
Relay 1
Relay 2
J
E
F G H I
2
2
bis 16 mm
2
2
bis 16 mm
2
2
bis 2,5 mm
2
2
bis 95 mm
SI44M-80H-13-BBF-IA-de-10
K
und PE
TT
25
