SMA Solar Technology AG
5.2.3
Anschluss des Masters ohne allpolige Trennung

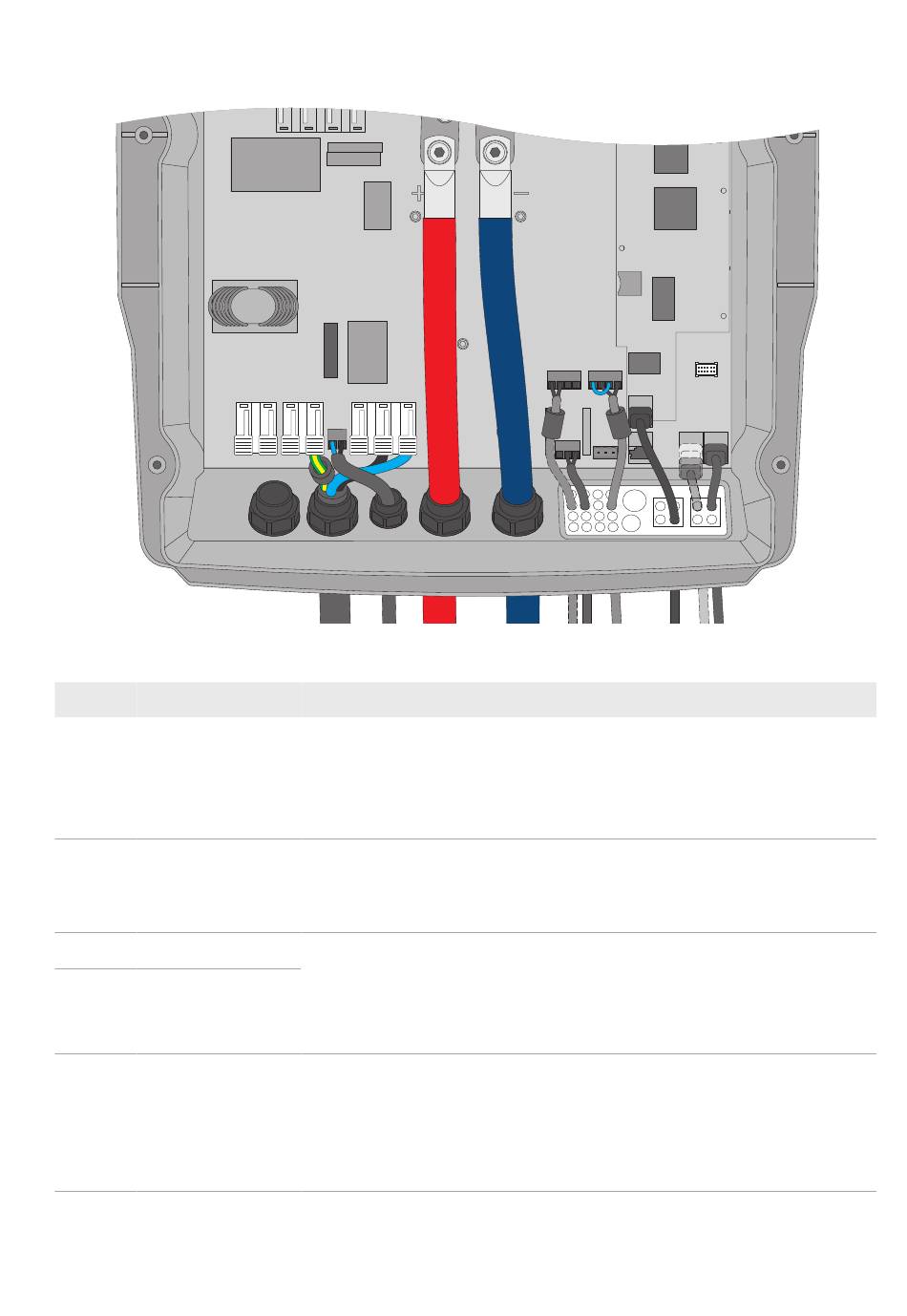

Abbildung 7: Anschluss des Masters
Position
Bezeichnung
A
AC-Leistungskabel
B
Messkabel zur Span-
nungsmessung
C
Kabel DC+
D
Kabel DC-
E
Messkabel des Batte-
rietemperatursensors
Systembeschreibung
A
B
C
Beschreibung/Hinweis
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
Umschalteinrichtung: Anschluss X3 Klemmen L1, N und PE
2
Leiterquerschnitt: 10 mm
Für PE mitgelieferten Ferrit verwenden.
Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung: Anschluss X4 Klemmen L1 und N
Leiterquerschnitt: 1,5 mm
Anschluss der Batterie
2
Leiterquerschnitt: 50 mm
Kabeldurchmesser: 14 mm bis 25 mm
Anzugsdrehmoment: 12 Nm
Sunny Island: Anschluss BatTmp
Nur bei Bleibatterien müssen Sie einen Batterietemperatursensor anschließen.
Der Batterietemperatursensor muss in der Mitte des Batterieverbandes, im oberen
Drittel der Batteriezelle montiert sein.
Mitgelieferten Ferrit verwenden.
5 Ersatzstromsysteme ohne allpolige Trennung
NO C
NC
NO C
NC
Relay 1
Relay 2
D
E F G
2
bis 16 mm
2
2
bis 2,5 mm
2
bis 95 mm
SI44M-80H-13-BBF-IA-de-10
H
I J
und PE
TT
39
