SPLOŠNA NAVODILA
Naprava je namenjena samo za strokovno rabo.
Uporabnik mora temeljito prebrati priročnik in pri tem
upoštevati vsako dodatno informacijo, ki jo nudi Varian.
Varian ne odgovarja v slučaju celotnega ali delnega
nespoštovanja navodil, pri nepravilni uporabi s strani
nestrokovnega osebja, v slučaju nedovoljenih posegov
ali pri zanemarjenju specifičnih nacionalnih meril.
Controller serije Turbo-V 81 PCB je frekvenčni
pretvornik, na katerega nadzor ima mikrokrmilnik,
sestavljen iz solidnih delov za katere so značilne
lastnosti avtodiagnoze
vsebuje celotno električno vezje, ki je potrebno za
avtomatično delovanje črpalke serije Turbo- V 81.
Controller krmi črpalke serije Turbo-V 81 (s 10-faznim
postopkom) med pogonom in nadzoruje napetost ter
električni tok v sorazmerju s hitrostjo, ki jo doseže
črpalka.
Preko pomočnih konektorjev so na razpolago komande
za pogon in zaustavitev črpalke (ki se regulira s
daljinskim upravljanjem),
operativno stanje črpalke, komande za zagon in za
zaustavitev črpalke predhodnega črpanja, komande za
blokiranje (za stikala na pritisk, nadzorna stikala
vodnega toka, itn.). Controlleru dovodite trajno napetost
od 24 Vdc. V naslednjih odstavkih so navedene vse
informacije potrebene
uporabnika med rokovanjem s to napravo. Podrobnejše
informacije dobite v priponki "Technical Information".
V tem priročniku so varnostne informacije razvrščene v
dva razreda:
!
Znak svarila opozarja uporabnika, da mora pri
določenem postopku ali pri posebnem delovanju paziti.
Kršitev svarila lahko privede do lažjih ali hudih telesnih
poškodb.
POZOR
Znak 'pozor' se pojavi pred postopke, ki če jih
uporabnik zanemari, lahko napravo poškoduje.
OPOMBA
V opombah so vsebovane vse najbolj pomembne
informacije iz besedila.
SKLADIŠČENJE
Med prevozom in skladiščenjem controllera morate
zagotoviti naslednje pogoje okolice:
•
temperatura: od -20 °C do +70 °C
•
relativna vlaga 0 - 95% (ne-kondenzna)
in avtozaščite. Controller
komande ki pokažejo
za zagotavljanje sigurnosti
SVARILO!
PRIPRAVA ZA MONTAŽO
Controller dobite v posebni zaščitni embalaži; če so na
embalaži znaki poškodbe, ki naj bi nastale med
transportom obrnite se krejavnemu prodajalnemu
biroju.

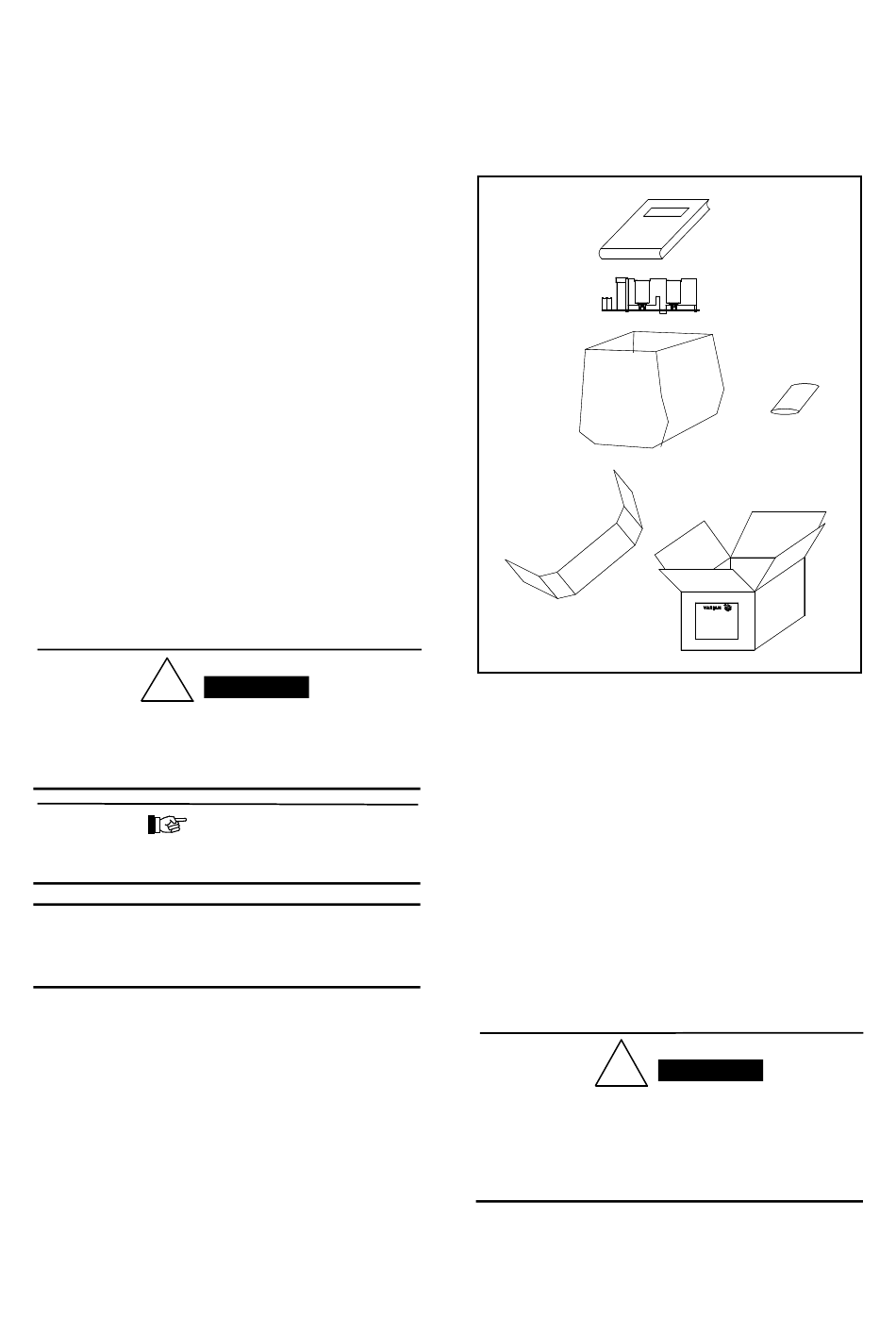

Embalaža controllera
Pri odstranitvi embalaže morate še posebno paziti, da
controller ne pade na tla ali da ne podlegne udarcem.
Ne zavrzite embalaže v okolico. Material lahko v celoti
reciklirate in ustreza direktivi CEE 85/399 za zaščito
okolja. Preden bi vgradili controller, morate pripraviti
nekaj interkonektorskih
interkonektorske kable za napoj, interkonektroske
logične kable in kabel za priključitev črpalke.
Naslednje slike prikazujejo priključke in vezave, ki jih
morate izpeljati med controllerjem in črpalko ter med
controllerjem in napajalnikom.
Za podrobnejše informacije o raznih priklopitvah in o
tehničnih značilnosti transformatorja (mogoč kot opcija)
si oglejte priponko "Technical Information".
MONTAŽA
Znotraj controllera se razvija visoka napetost, ki lahko
resno poškoduje ali celo povzroči smrt. Preden bi
nadaljevali s katerokoli
vzdrževanja, izklopite controller iz vtičnice. V notranjosti
controllera se razvijajo visoke temperature, ki lahko
povzročijo hude telesne poškodbe.
46

NAVODILA ZA UPORABO

kablov, kot na
!
SVARILO!
dejavnostjo montaže
87-900-121-01 (B)
primer
ali
