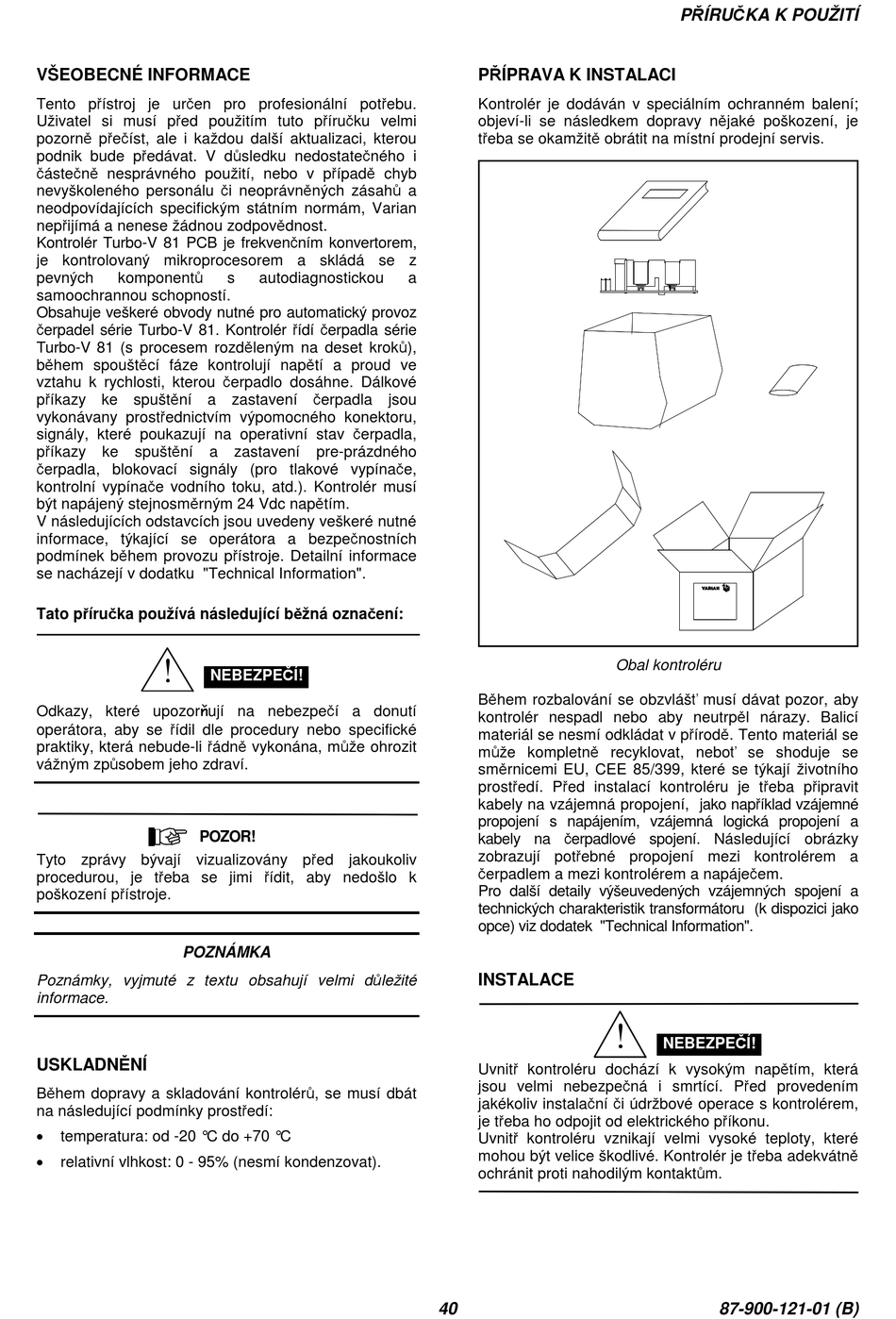

VŠEOBECNÉ INFORMACE
Tento přístroj je určen pro profesionální potřebu.
Uživatel si musí před použitím tuto příručku velmi
pozorně přečíst, ale i každou další aktualizaci, kterou
podnik bude předávat. V důsledku nedostatečného i
částečně nesprávného použití, nebo v případě chyb
nevyškoleného personálu či neoprávněných zásahů a
neodpovídajících specifickým státním normám, Varian
nepřijímá a nenese žádnou zodpovědnost.
Kontrolér Turbo-V 81 PCB je frekvenčním konvertorem,
je kontrolovaný mikroprocesorem a skládá se z
pevných komponentů
samoochrannou schopností.
Obsahuje veškeré obvody nutné pro automatický provoz
čerpadel série Turbo-V 81. Kontrolér řídí čerpadla série
Turbo-V 81 (s procesem rozděleným na deset kroků),
během spouštěcí fáze kontrolují napětí a proud ve
vztahu k rychlosti, kterou čerpadlo dosáhne. Dálkové
příkazy ke spuštění a zastavení čerpadla jsou
vykonávany prostřednictvím výpomocného konektoru,
signály, které poukazují na operativní stav čerpadla,
příkazy ke spuštění
čerpadla, blokovací signály (pro tlakové vypínače,
kontrolní vypínače vodního toku, atd.). Kontrolér musí
být napájený stejnosměrným 24 Vdc napětím.
V následujících odstavcích jsou uvedeny veškeré nutné
informace, týkající se operátora a bezpečnostních
podmínek během provozu přístroje. Detailní informace
se nacházejí v dodatku "Technical Information".
Tato příručka používá následující běžná označení:
!
Odkazy, které upozorňují na nebezpečí a donutí
operátora, aby se řídil dle procedury nebo specifické
praktiky, která nebude-li řádně vykonána, může ohrozit
vážným způsobem jeho zdraví.
POZOR!
Tyto zprávy bývají vizualizovány před jakoukoliv
procedurou, je třeba se jimi řídit, aby nedošlo k
poškození přístroje.
POZNÁMKA
Poznámky, vyjmuté z textu obsahují velmi důležité
informace.
USKLADNĚNÍ
Během dopravy a skladování kontrolérů, se musí dbát
na následující podmínky prostředí:
•
temperatura: od -20 °C do +70 °C
•
relativní vlhkost: 0 - 95% (nesmí kondenzovat).
s autodiagnostickou
a zastavení pre-prázdného
NEBEZPEČÍ!
PŘÍPRAVA K INSTALACI
Kontrolér je dodáván v speciálním ochranném balení;
objeví-li se následkem dopravy nějaké poškození, je
třeba se okamžitě obrátit na místní prodejní servis.
a
Během rozbalování se obzvlášť musí dávat pozor, aby
kontrolér nespadl nebo aby neutrpěl nárazy. Balicí
materiál se nesmí odkládat v přírodě. Tento materiál se
může kompletně recyklovat, neboť se shoduje se
směrnicemi EU, CEE 85/399, které se týkají životního
prostředí. Před instalací kontroléru je třeba připravit
kabely na vzájemná propojení, jako například vzájemné
propojení s napájením, vzájemná logická propojení a
kabely na čerpadlové spojení. Následující obrázky
zobrazují potřebné propojení mezi kontrolérem a
čerpadlem a mezi kontrolérem a napáječem.
Pro další detaily výšeuvedených vzájemných spojení a
technických charakteristik transformátoru (k dispozici jako
opce) viz dodatek "Technical Information".
INSTALACE
Uvnitř kontroléru dochází k vysokým napětím, která
jsou velmi nebezpečná i smrtící. Před provedením
jakékoliv instalační či údržbové operace s kontrolérem,
je třeba ho odpojit od elektrického příkonu.
Uvnitř kontroléru vznikají velmi vysoké teploty, které
mohou být velice škodlivé. Kontrolér je třeba adekvátně
ochránit proti nahodilým kontaktům.
40
PŘÍRUČKA K POUŽITÍ
Obal kontroléru
!
NEBEZPEČÍ!
87-900-121-01 (B)
