Esquema Eléctrico - Dirna Mini cool COMPACT Montageanweisungen

Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el control elec-
trónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel ni del mando del
equipo porque se pueden producir daños irreparables. A la señal de estos pitidos discontinuos, desconectar el
equipo de la batería y verificar la polaridad de la conexión.
CABLE COMUNICACION
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
AVISO IMPORTANTE!
¡
Na
10
15
dirna
, s.a.

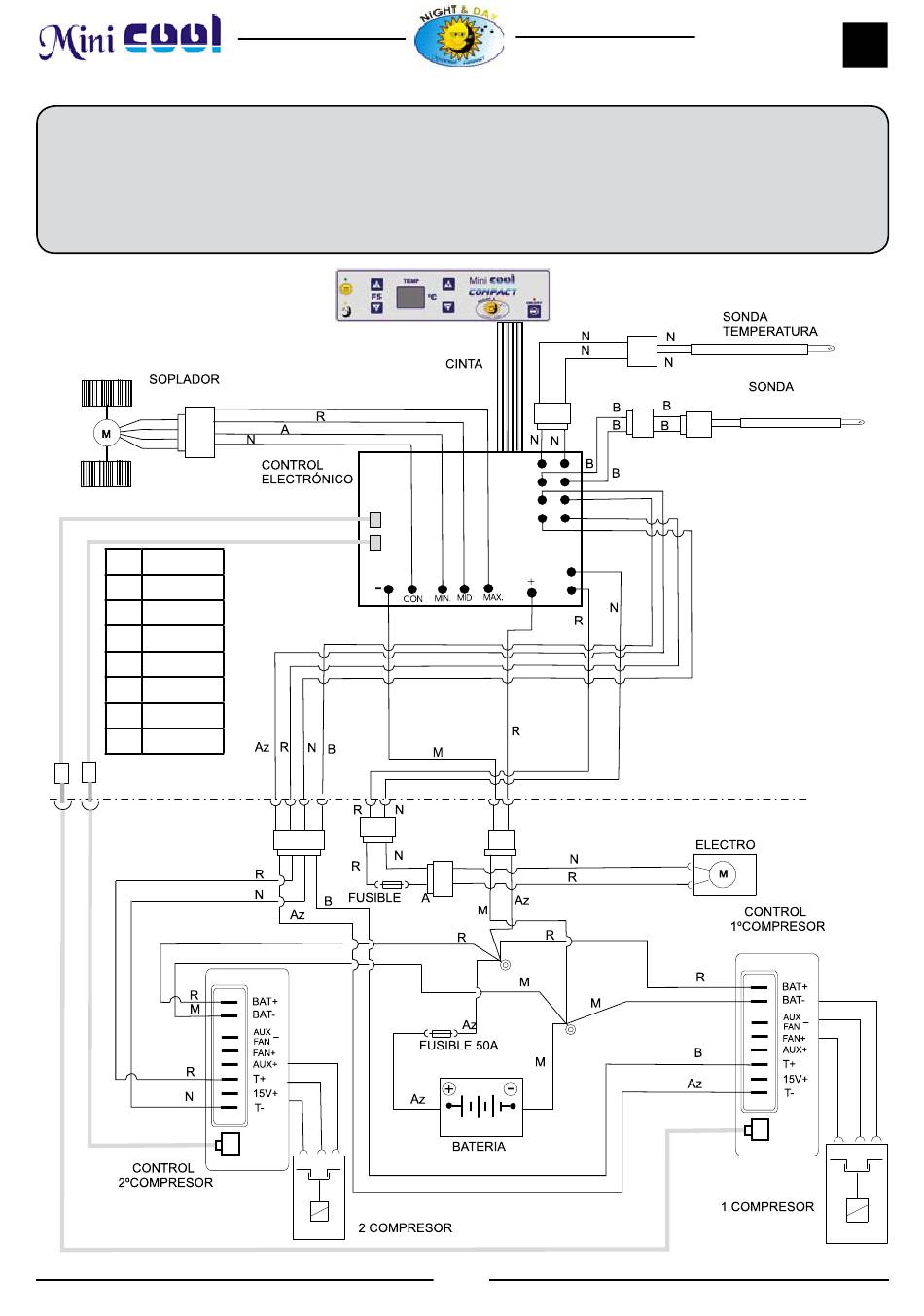

Esquema eléctrico
ANTIHIELO
ES
