Dirna Mini cool COMPACT Montageanweisungen Seite 8

dirna
, s.a.
ES

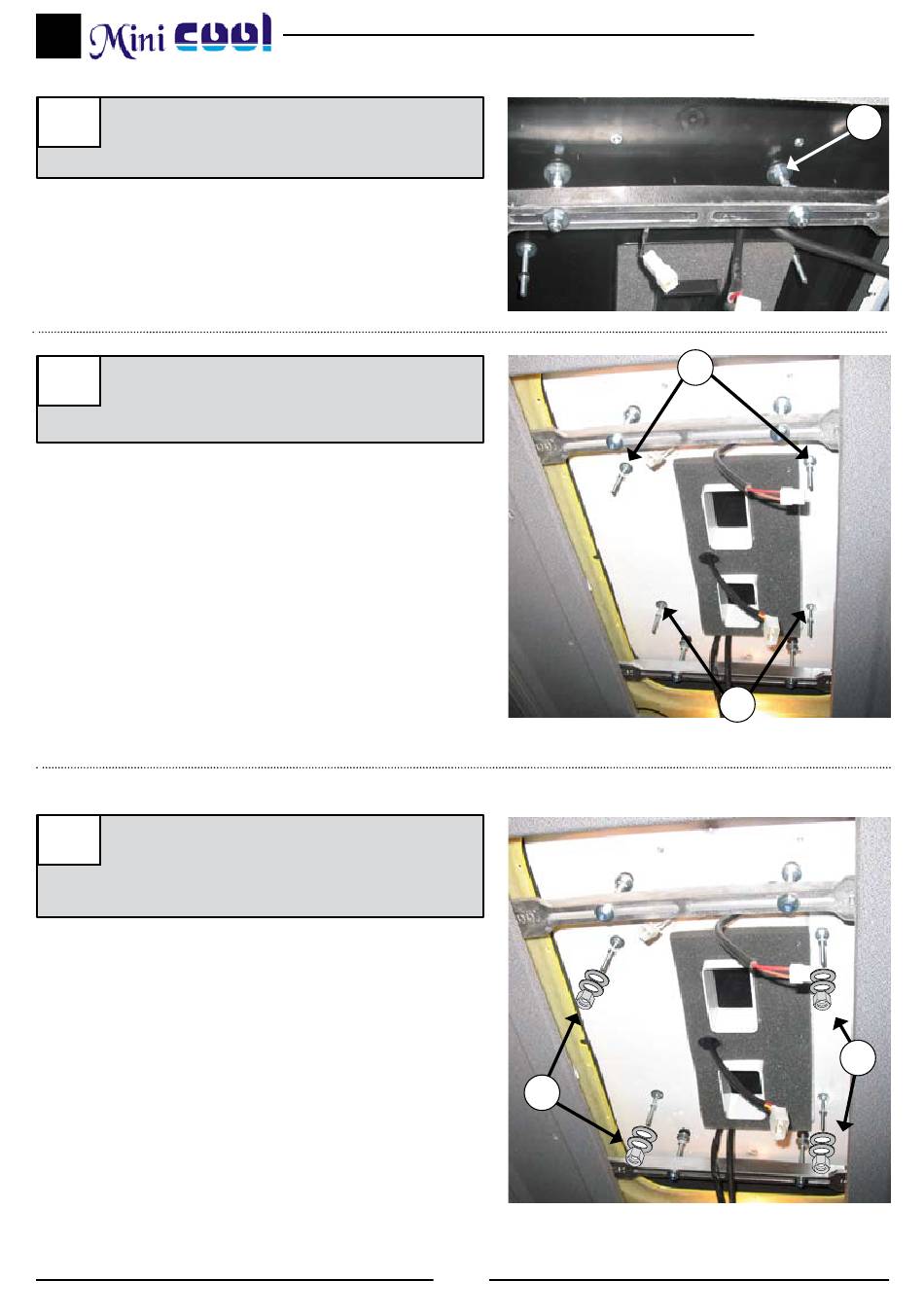

Colocar (2) soportes sujeción, con (1)
7a
7a
arandela y (1) tuerca autoblocante M8, sin
llegar a apretar.
8
Roscar 10 mm (4) espárragos M6 x 55 ó 80,
8
donde se indica segun distancia (A) del esque-
ma punto 10.
8
Colocar (1) arandela Ø6 de goma,
9
(1) arandela plana Ø6 ala ancha y (1) tuerca
M6, sobre cada uno de los espárragos de M6.
Apretar tuerca.
9
9
8
