i725-411DE
www.powercommander.com
5.

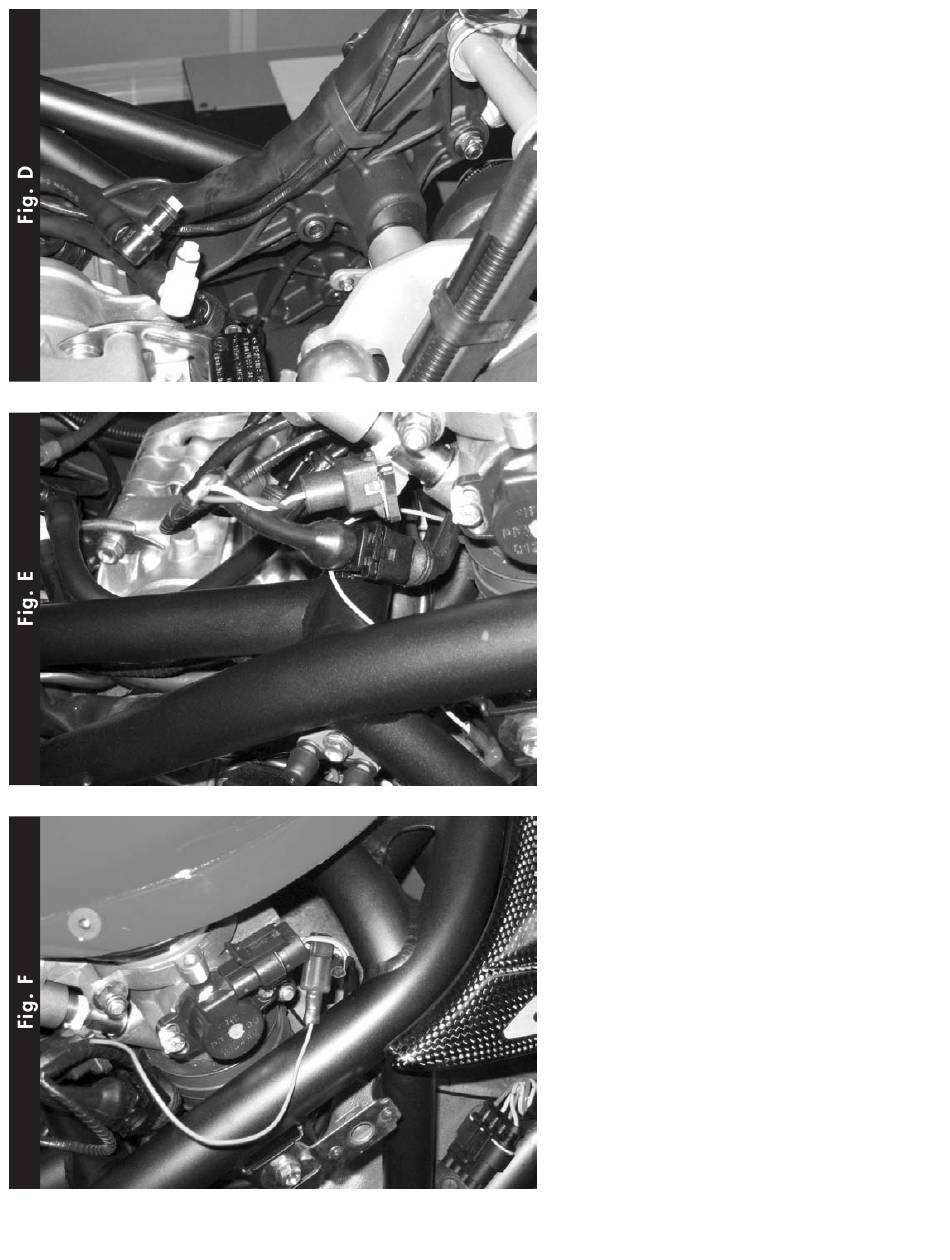

PCIII Kabelbaum an der Innenseite
des Fahrzeugkabelbaumes zur
Ansaugbrücke verlegen (Fig. D).
6.
Entfernen Sie den Stecker der
Einspritzdüse des rechten äusseren
Zylinders (Zyl.4). Stellen Sie mit dem
Power Commander Stecker mit dem
Blauen Kabel, dem
Fahrzeugkabelbaum und der
Einspritzdüse eine In-line Verbindung
her (Fig. E). Wiederholen Sie diesen
Schritt für Zylinder 3 mit dem Power
Commander Stecker mit dem
GRÜNEN, für Zylinder 2 mit dem
GELBEN und für Zylinder 1 mit dem
ORANGEN Kabel.
7.
Auf der rechten Seite der
Ansaugbrücke befindet sich der
Drosselklappensensor. Bringen Sie
den mitgelieferten Abzweigverbinder
am WEISS/GRÜNEN Kabel des
Sensors an.
BEACHTEN: Wir empfehlen diese
Verbindung mit säurefreiem Fett
"abzudichte".
Schliessen Sie das Graue Kabel des
PCIII am Abzweigverbinder an
(Fig. F).
BEACHTEN: Auch diese Verbindung sollte
mit Fett "abgedichtet" werden.
8.
Tank montieren.Während der
Montage beachten das der PCIII
Kabel weder geknickt noch
gequetscht wird.
9.
Power Commander, mit Klettband
befestigen. Klebeflächen vorher mit
Reinigungstuch säubern.
10.
Sitzbank montieren.
2004-2005 MV Agusta F4 1000 - PCIII USB - 3
