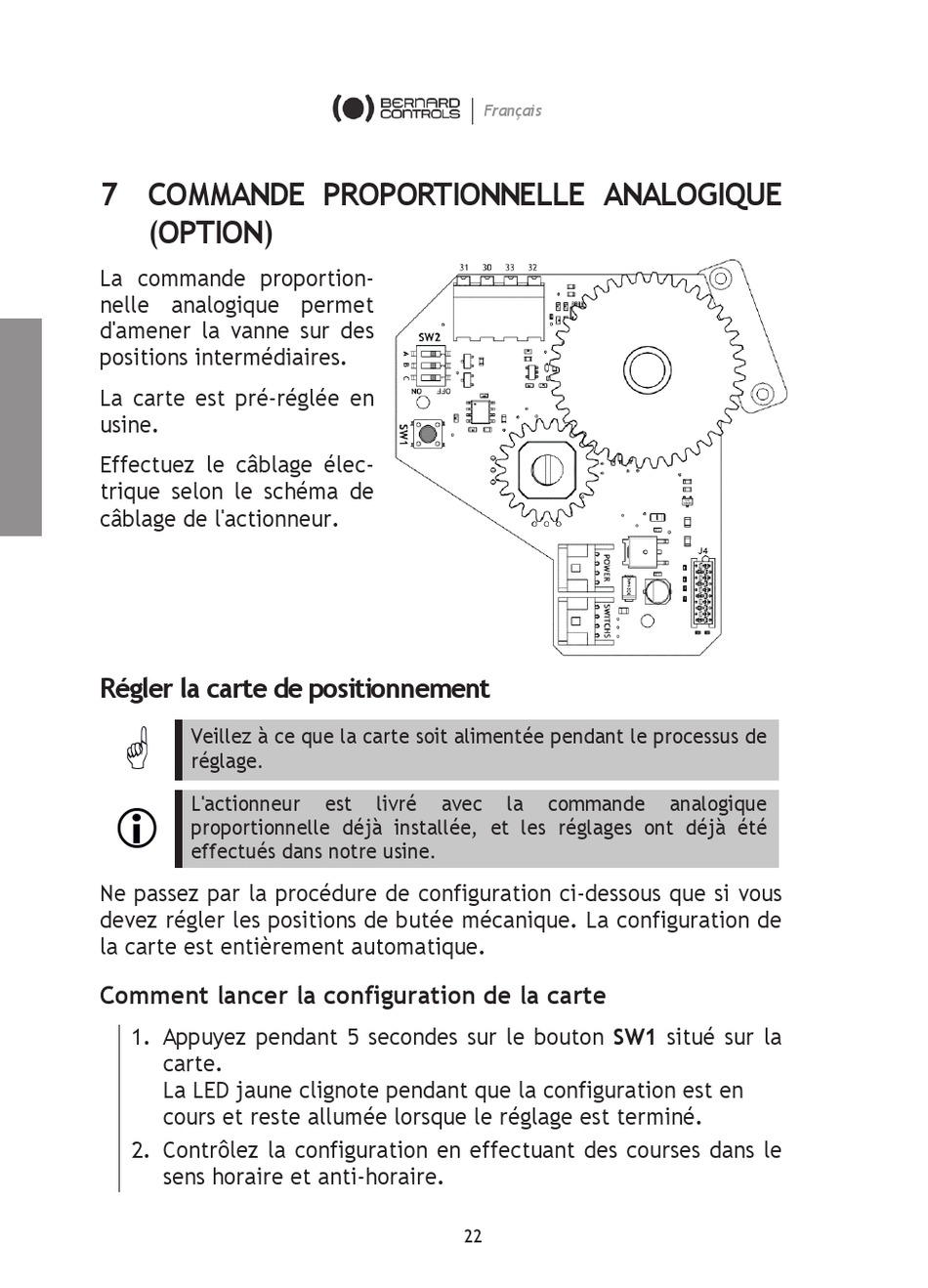

7 COMMANDE PROPORTIONNELLE ANALOGIQUE
(OPTION)
La commande proportion-
nelle analogique permet
d'amener la vanne sur des
positions intermédiaires.
La carte est pré-réglée en
usine.
Effectuez le câblage élec-
trique selon le schéma de
câblage de l'actionneur.
Régler la carte de positionnement

Veillez à ce que la carte soit alimentée pendant le processus de
réglage.
L'actionneur

proportionnelle déjà installée, et les réglages ont déjà été
effectués dans notre usine.
Ne passez par la procédure de configuration ci-dessous que si vous
devez régler les positions de butée mécanique. La configuration de
la carte est entièrement automatique.
Comment lancer la configuration de la carte
1. Appuyez pendant 5 secondes sur le bouton SW1 situé sur la
carte.
La LED jaune clignote pendant que la configuration est en
cours et reste allumée lorsque le réglage est terminé.
2. Contrôlez la configuration en effectuant des courses dans le
sens horaire et anti-horaire.
Français
est livré avec
22
la commande analogique
