• Veillez à ne pas endommager le servomoteur lors d'une
manœuvre manuelle.
!
Ne pas appliquer au carré un couple supérieur à 6 N.m.
• Surveillez l'indicateur lors de la manœuvre manuelle pour
éviter d'atteindre les butées mécaniques.

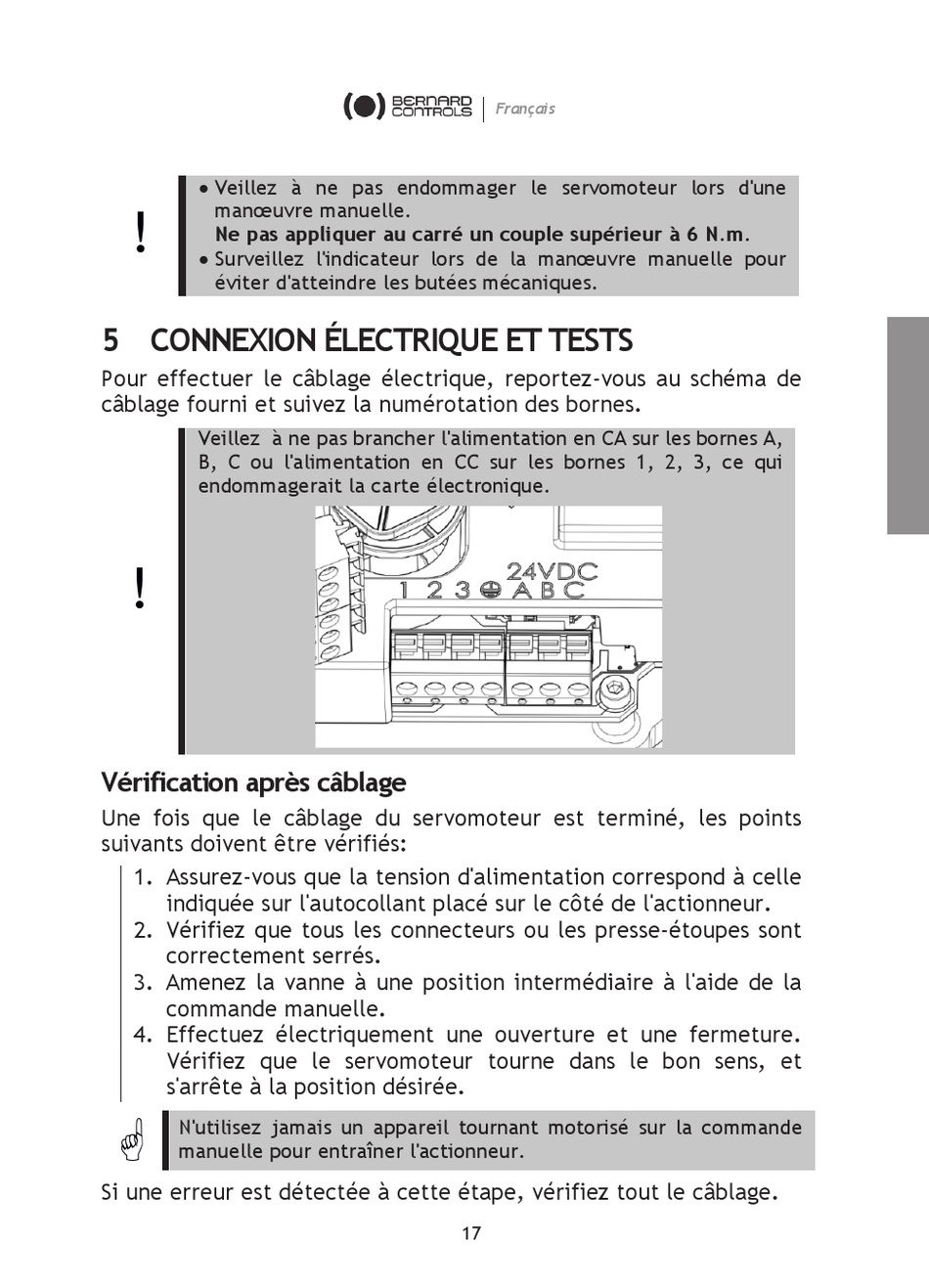

5 CONNEXION ÉLECTRIQUE ET TESTS
Pour effectuer le câblage électrique, reportez-vous au schéma de
câblage fourni et suivez la numérotation des bornes.
Veillez à ne pas brancher l'alimentation en CA sur les bornes A,
B, C ou l'alimentation en CC sur les bornes 1, 2, 3, ce qui
endommagerait la carte électronique.
!
Vérification après câblage
Une fois que le câblage du servomoteur est terminé, les points
suivants doivent être vérifiés:
1. Assurez-vous que la tension d'alimentation correspond à celle
indiquée sur l'autocollant placé sur le côté de l'actionneur.
2. Vérifiez que tous les connecteurs ou les presse-étoupes sont
correctement serrés.
3. Amenez la vanne à une position intermédiaire à l'aide de la
commande manuelle.
4. Effectuez électriquement une ouverture et une fermeture.
Vérifiez que le servomoteur tourne dans le bon sens, et
s'arrête à la position désirée.

N'utilisez jamais un appareil tournant motorisé sur la commande
manuelle pour entraîner l'actionneur.
Si une erreur est détectée à cette étape, vérifiez tout le câblage.
Français
17
