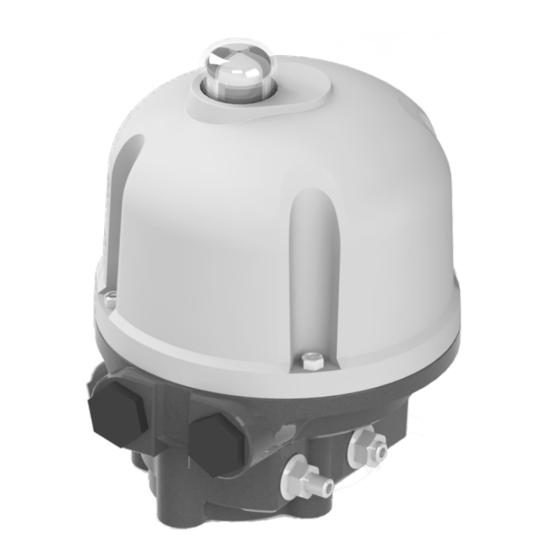

Bernard Controls AQL Range Kurzanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Bernard Controls AQL Range
Inhaltszusammenfassung für Bernard Controls AQL Range

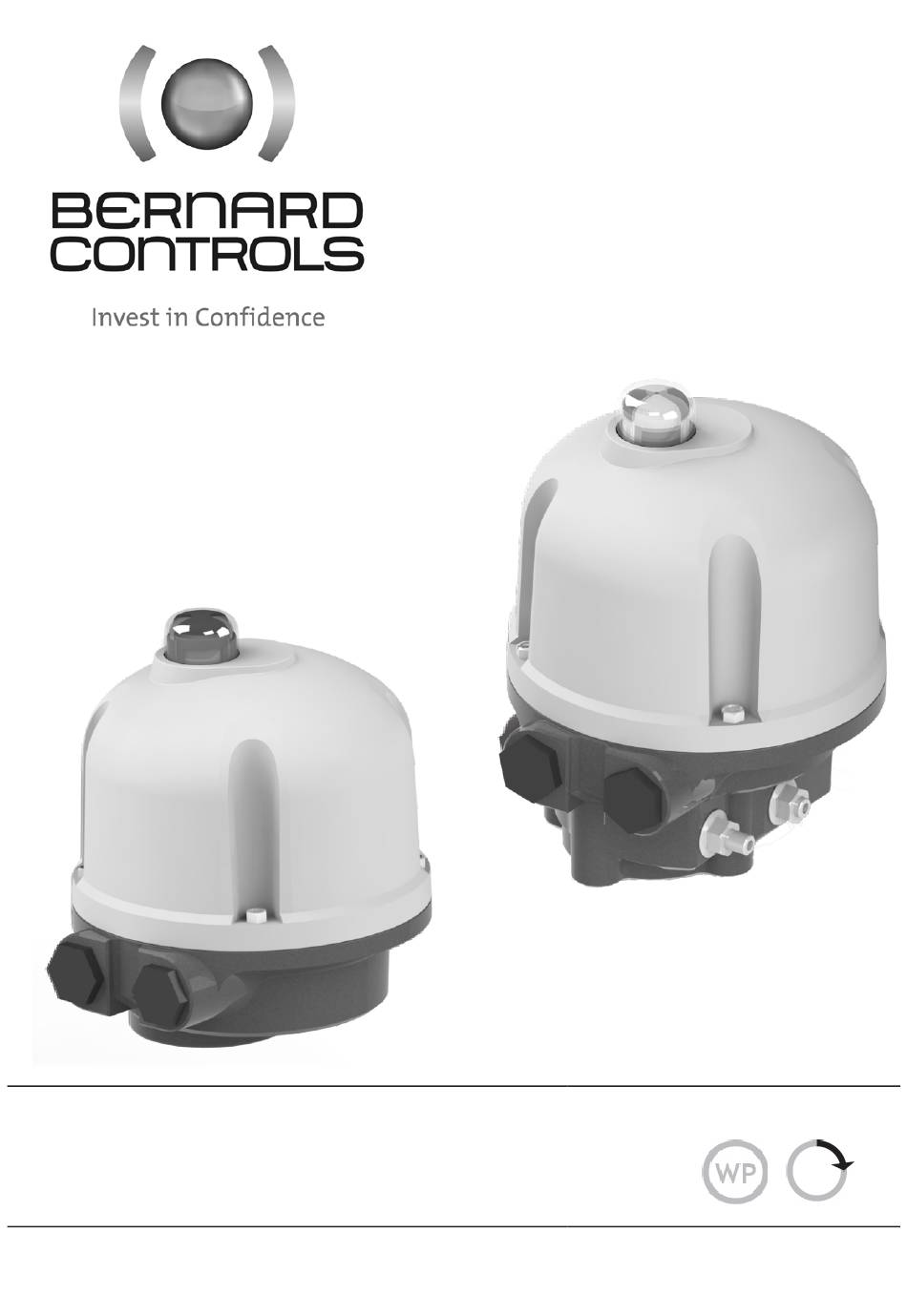

- Seite 1 AQL Range Start Up Guide SUG_17002 – Ind.A Art : 5100465...
- Seite 2 TABLE OF LANGUAGES 1 English ---------------------------------------------------- 3 2 Français -------------------------------------------------- 3 3 Español -------------------------------------------------- 5 4 Italiana --------------------------------------------------- 7 5 Deutsch--------------------------------------------------- 7...
- Seite 49 Deutsch INHALTSVERZEICHNISS SICHERHEIT ----------------------------------------------------- 3 LAGERUNG UND WARTUNG ----------------------------------- 3 Verpackung & Lagerung Wartung ZUSAMMENBAU ------------------------------------------------- 4 Anpassung des Stellantriebes an die Armaturenwelle Konfigurieren der Stellungsanzeige für die Schließrichtung gegen den Uhrzeigersinn HANDNOTBETÄTIGUNG ---------------------------------------- 6 ELEKTRISCHE ANSCHLÜSSE UND------------------------------ 7 PRÜFUNGEN Überprüfung nach der Verkabelung WEGEINSTELLUNGEN ------------------------------------------ 8 Einstellung einer Nocke...
-
Seite 50: Sicherheit
Deutsch 1 SICHERHEIT Dieses Gerät entspricht den geltenden Sicherheitsnormen. Installation, Wartung und Nutzung dieses Gerätes erfordern ein qualifiziertes und geschultes Personal. Bitte lesen Sie das gesamte Dokument vor der Montage und Inbetriebnahme des Stellantriebs sorgfältig. 2 LAGERUNG UND WARTUNG Verpackung & Lagerung Der AQL- Stellantrieb wird in einem Karton geliefert, der der Größe des Stellantriebs entspricht. -
Seite 51: Wartung
Deutsch Wartung Dieser Stellantrieb verfügt über eine Lebensdauerschmierung und erfordert keine spezielle Wartung. Wenn Sie den Antrieb in einer sehr feuchten Umgebung betreiben, wird empfohlen, einmal im Jahr zu überprüfen, ob es keine Kondenswasserbildung im Inneren des Antriebes gibt. 3 ZUSAMMENBAU Hinweis: •... -
Seite 52: Konfigurieren Der Stellungsanzeige Für Die Schließrichtung Gegen Den Uhrzeigersinn
Deutsch Bei Bedarf Standard (inkl.) Bei Bedarf Standard (inkl.) (optional) (optional) Innenmaß in mm Innenmaß in mm Max. Wellenlänge 20mm Max. Wellenlänge 25mm AQ1L/AQ3L AQ7L Adapterformen (Ansicht unter dem Stellantrieb) Konfigurieren der Stellungsanzeige für die Schließrichtung gegen den Uhrzeigersinn Als Standard ist der AQL-Stellantrieb so konfiguriert, dass er im Uhrzeigersinn schließt. -
Seite 53: Handnotbetätigung
Deutsch Orientierung der Anzeige Orientierung der Schließrichtung gegen den Standardanzeige Uhrzeigersinn Schließrichtung im Uhrzeigersinn Ändern der Kappenausrichtung 1. Demontieren Sie die Abdeckung und dann die Kappe. 2. Drehen Sie die Kappe um 90°. 3. Montieren Sie erst die Kappe und danach die Abdeckung. -
Seite 54: Elektrische Anschlüsse Und
Deutsch 5 ELEKTRISCHE ANSCHLÜSSE UND PRÜFUNGEN Beachten Sie bitte die Schaltpläne am Ende dieses Dokuments, sowie die Klemmennummerierungen, um die elektrischen Anschlüsse an den Steckverbindern (oder an den Klemmen bei direkter Verbindung) durchzuführen. Achten Sie darauf, dass die Netzspannung nicht an den Anschlüssen A, B, C oder eine Gleichspannung nicht an den Klemmen 1, 2, 3 angeschlossen wird, dies beschädigt die Platine. -
Seite 55: Wegeinstellungen
Deutsch Sollte ein Fehler zu diesem Zeitpunkt festgestellt werden, überprüfen Sie bitte die gesamte Verdrahtung. 6 WEGEINSTELLUNGEN Der Stellantrieb ist werksseitig auf eine 90° Bewegung eingestellt. Er verfügt über 2 Einrichtungen zur Begrenzung des Wegs: • Nocken lösen Schalter aus, um den Motor an einer Endposition auszuschalten oder eine Position zu signalisieren. - Seite 56 Deutsch 1. Drehen Einstellschraube entsprechenden Nocke mit einem Schlitz- oder einem Kreuzschlitzschraubendreh Nockenscheibe dreht sich dann. 2. Setzen Nockenscheibe, einen Klick vom Schalter hören. zeigt Auslösung des Schalters an. Die Wegbegrenzungs- und Signalisierungsnocken Wegbegrenzung Am AQL - Stellantrieb haben Sie 4 Nocken verschiedenen Funktionen:...
-
Seite 57: Einstellnocken (Aq1L & Aq3L)
Deutsch Einstellnocken (AQ1L & AQ3L) AQ1L & AQ3L haben mechanische Endanschläge, welche nicht verstellbar sind. Die Wegbegrenzung wird nur von Nocken durchgeführt. Wie sollten Sie Nocken für beide Richtungen eingestellt werden? 1. Fahren Sie den Stellantrieb im Uhrzeigersinn. 2. Stellen Sie die Nocken entsprechend dem Uhrzeigersinn ein. Wenn der Signalschalter im Uhrzeigersinn verdrahtet ist: 3. -
Seite 58: Ziehen Sie Die Mutter Fest, Um Den Mechanischen
Deutsch Der Stellantrieb stoppt bei geöffneter und geschlossener Stellung, wenn der Wegschalter ausgelöst wird. Einstellung der Nocken und mechanische Endanschläge für beide Richtungen. Eine Umdrehung der Einstellschraube = 4° Winkeländerung am Stellantrieb. Lösen Sie die Mutter entsprechend dem mechanischen Anschlag im Uhrzeigersinn und drehen Sie den mechanischen Endanschlag 2 Umdrehungen zurück. -
Seite 59: Proportionaler Analog-Eingang (Option)
Deutsch 7 PROPORTIONALER ANALOG-Eingang (OPTION) Der proportionale Analog- Eingang ermöglicht es die Armatur in Zwischenpositionen zu fahren. Die Platine ist werkseitig voreingestellt. Führen Sie die elektrische Verdrahtung entsprechend Schaltplan Stellantriebs durch. Einstellung der Positioner-Karte Achten darauf, dass Platine während Einstellungsvorgangs angeschlossen ist. -
Seite 60: Drehmomentbegrenzer
Deutsch Wenn die LED nach dem automatischen Vorgang weiterhin blinkt, werden die folgenden Fehler angezeigt: • Drehrichtung ist falsch oder Die Konfiguration • Der Stellantrieb befindet sich 4/20 mA Signal Stellantrieb ist wurde nicht außerhalb der verloren während der korrekt geladen Wegbegrenzungen. - Seite 61 Deutsch Wie starten Sie den Stellantrieb wieder, wenn der Drehmomentbegrenzer den Antrieb abschaltet? 1. Schalten Sie die Spannungsversorgung aus. 2. Prüfen Sie, ob das Problem von der Armatur (festgefahren oder Pumpen) oder den mechanischen Anschlägen (Überfahren oder mechanische Endanschläge sind falsch eingestellt.) kommt. 3.
