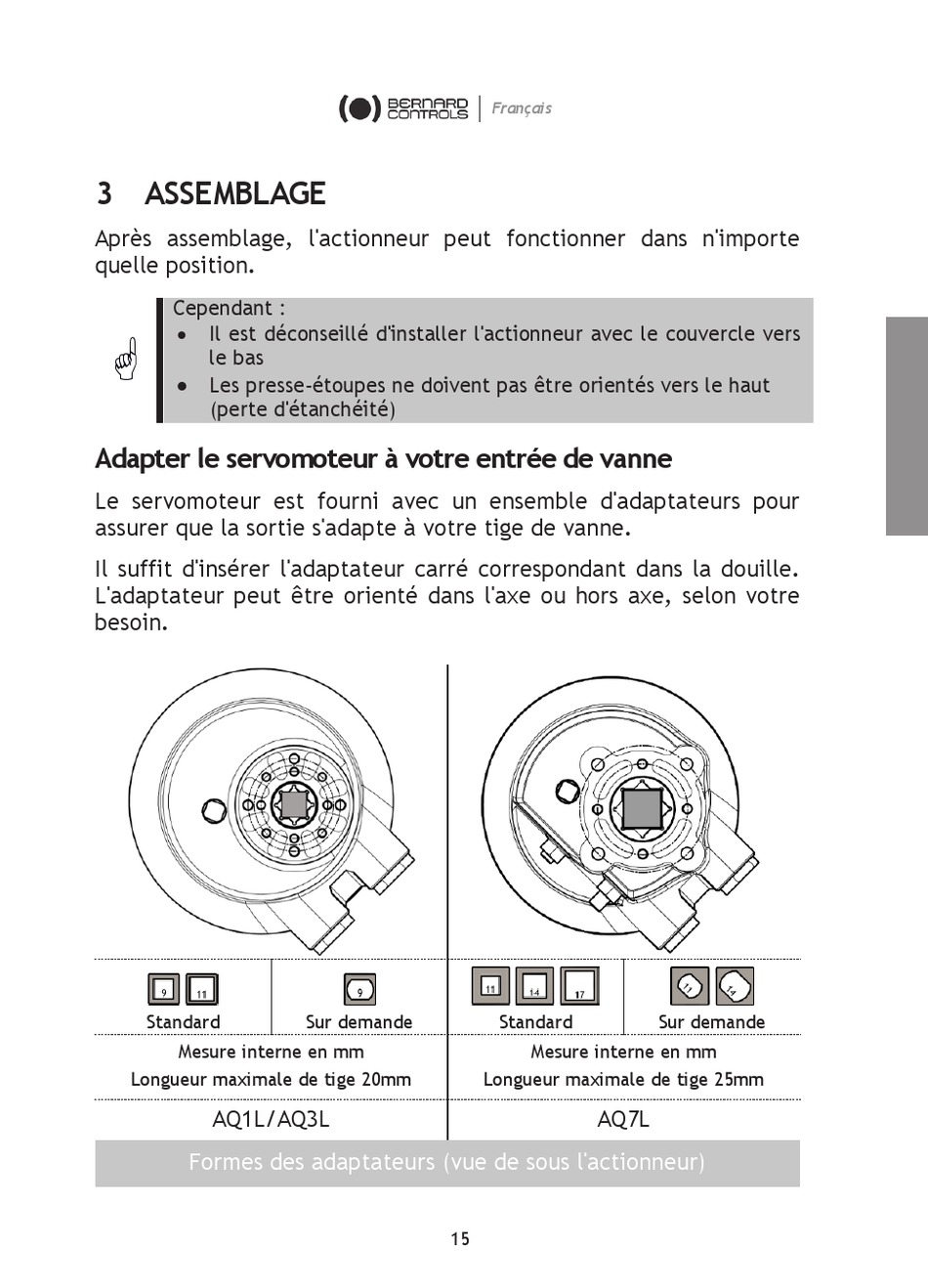

3 ASSEMBLAGE

Après assemblage, l'actionneur peut fonctionner dans n'importe
quelle position.
Cependant :
•
Il est déconseillé d'installer l'actionneur avec le couvercle vers

le bas
•
Les presse-étoupes ne doivent pas être orientés vers le haut
(perte d'étanchéité)
Adapter le servomoteur à votre entrée de vanne
Le servomoteur est fourni avec un ensemble d'adaptateurs pour
assurer que la sortie s'adapte à votre tige de vanne.
Il suffit d'insérer l'adaptateur carré correspondant dans la douille.
L'adaptateur peut être orienté dans l'axe ou hors axe, selon votre
besoin.
Standard
Mesure interne en mm
Longueur maximale de tige 20mm
AQ1L/AQ3L
Formes des adaptateurs (vue de sous l'actionneur)
Sur demande
15
Français
Standard Sur demande
Mesure interne en mm
Longueur maximale de tige 25mm
AQ7L
