Kiirjuhend

M Ä R K U S !
Kiirjuhend on ette nähtud kasutamiseks
kogenud paigaldajatele mälu värskendava
abimaterjalina. Soovitame enne juhtsüsteemi
paigaldamist kindlasti lugeda läbi põhilise
paigaldus- ja kasutusjuhendi.

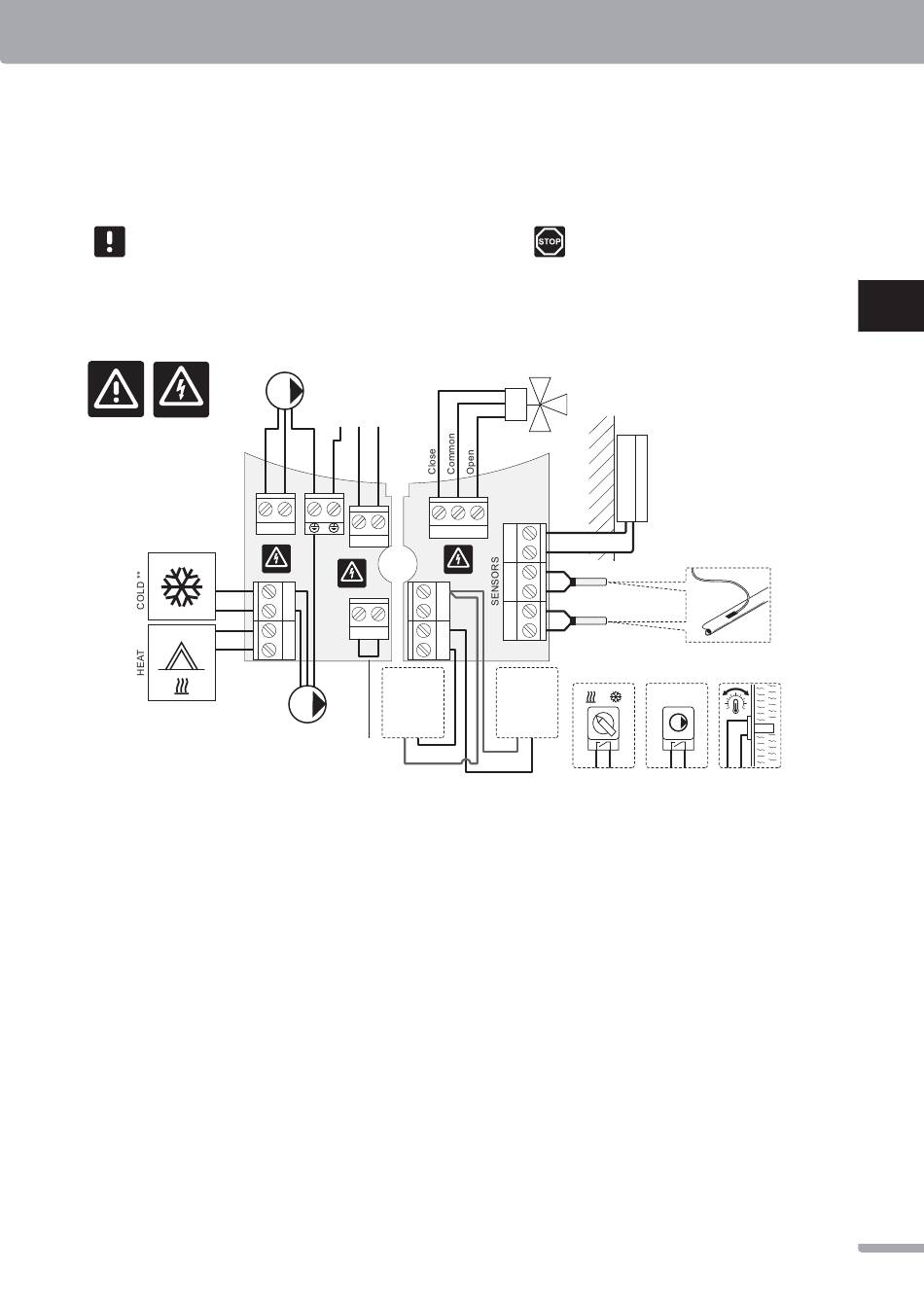

230 V 50 Hz
L
*) Välistemperatuuri anduri saab ühendada kontrolleri või termostaadiga (vajalik on antenn A-155).
**) Ühendage COLD või PUMP P2 (sekundaarne kütte-/jahutusskeem) ühendusklemmiga.
***) Valige üks sisend (kütte-/jahutuslüliti, pumba juhtsignaal või sukeltermostaat) ja seadke vastavalt kas parameeter 11 – juhtmega sisend 1 valik või parameeter 12 –
juhtmega sisend 2 valik. Kütte-/soojendusvalikud saab kasutada ainult registreerimata juhtmevaba termostaadiga süsteemide puhul.
****) Valikuline temperatuuripiiraja ühendus, paigaldatud koos tehase kaablisillaga. Kui kasutate temperatuuripiirajat koos PUMP P1-ga, eemaldage sild.
*****) Valikuline tagasivooluandur. Seda saab kasutada ainult registreeritud juhtmevaba termostaadita süsteemides funktsiooni võimendamiseks.
U P O N O R S M AT R I X M O V E · K I I R J U H E N D
K I I R J U H E N D
PUMP P1
ACTUATOR 230 V
POWER
230 V AC
50 Hz
N
N L
230 V 50 Hz
230 V 50 Hz
L
N
In2
L
In1
N
In1
PUMP P2 **
CONTACT
Ther ****
H
OIATUS
Elektriseadmete paigaldamine ja 230 V AC
kaitseluugi taga tehtavad hooldustööd tuleb
teostada väljaõppinud elektriku järelevalve all.
WATER RETURN *****
230 V 50 Hz
2
4 WATER IN
In1/In2 ***
In2
!
SENSORS
OUTSIDE *
In1/In2 *** In1/In2 **
