Stručný Návod - Uponor Smatrix Move Kurzanleitung

Stručný návod
P O Z N Á M K A !
Tento stručný návod slúži ako pomoc pre
skúsených inštalatérov. Dôrazne odporúčame,
aby ste si pred montážou regulácie prečítali
celý návod na montáž a prevádzku.
230 V 50 Hz
L

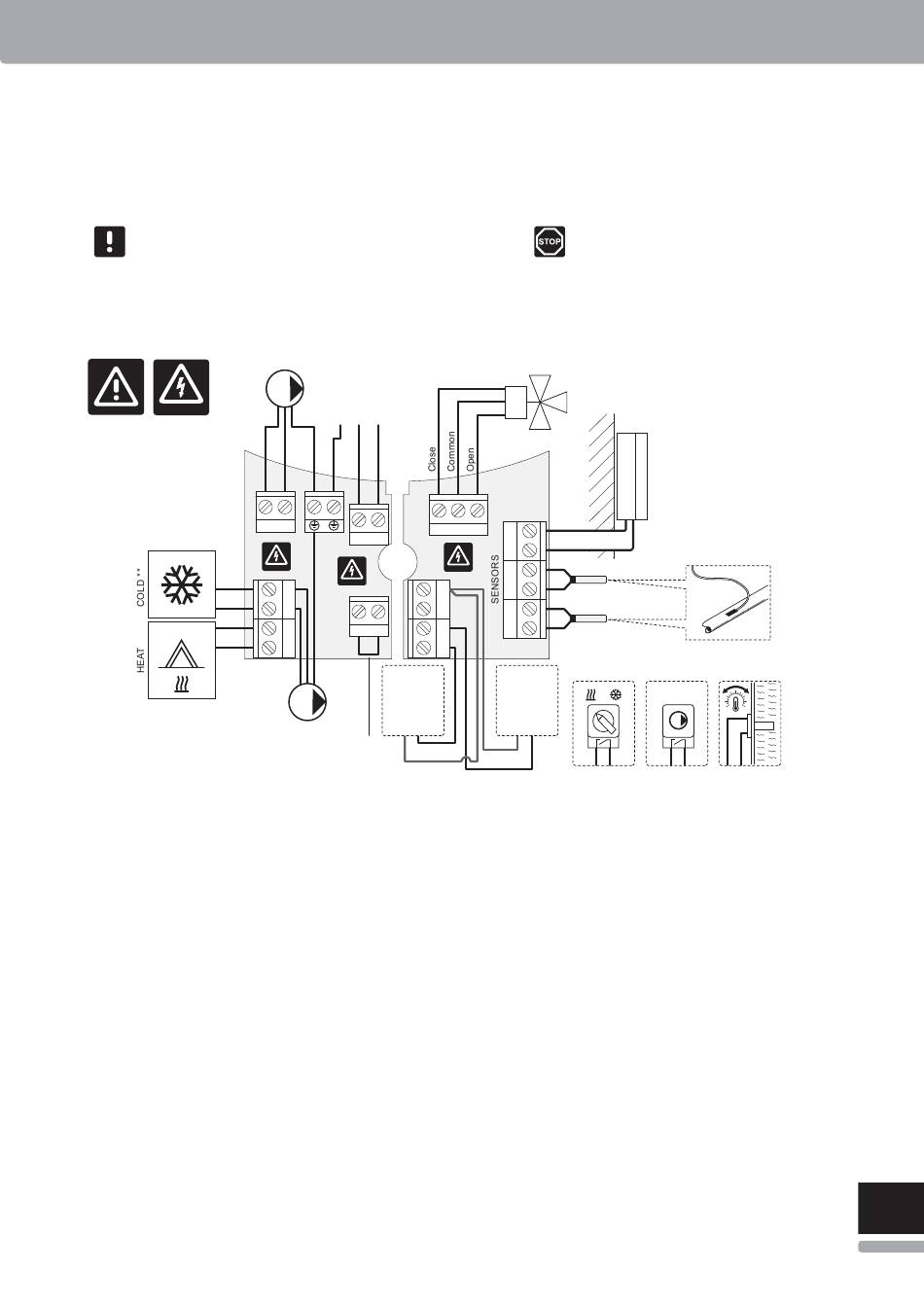

*) Snímač vonkajšej teploty možno pripojiť buď k regulátoru, alebo k termostatu (je potrebná anténa A-155).
**) Zapojte buď COLD alebo PUMP P2 (sekundárny okruh vykurovania/chladenia) do prepojovacej svorky.
***) Zvoľte jeden zo vstupov (spínač vykurovania/chladenia, signál na ovládanie čerpadla alebo ponorné čerpadlo) a nastavte príslušný parameter 11 – Káblový vstup 1
výberu alebo 12 – Káblový vstup 2 výberu. Možnosť vykurovania/chladenia je možné použiť len v systémoch bez registrovaného bezdrôtového termostatu.
****) Prípojka voliteľného obmedzovača teploty vybavená s káblovým premostením z výroby. Odstráňte káblové premostenie, ak obmedzovač teploty bude používaný
spolu s PUMP P1.
*****) Voliteľný spiatočkový snímač. Môže byť použitý pre funkciu zvýšeného výkonu, v systémoch bez registrovaného bezdrôtového termostatu.
U P O N O R S M AT R I X M O V E · S T R U Č N Ý N ÁV O D
S T R U Č N Ý N ÁV O D
PUMP P1
ACTUATOR 230 V
POWER
230 V AC
50 Hz
N
N L
230 V 50 Hz
230 V 50 Hz
L
N
In2
L
In1
N
In1
PUMP P2 **
CONTACT
Ther ****
V
ÝSTRAHA
Montážne a servisné práce na elektrických
systémoch za zabezpečeným krytím proti
striedavému prúdu 230 V musia byť vykonané
pod dohľadom kvalifi kovaného elektrikára.
WATER RETURN *****
230 V 50 Hz
2
4
WATER IN
In1/In2 ***
In2
!
SENSORS
OUTSIDE *
In1/In2 *** In1/In2 **
