PM.2.004929.DE - 814-000-000 SZS
5

ANWEISUNGEN ZUM SYSTEMBETRIEB

5.1

INBETRIEBNAHME

Die folgenden Schritte müssen in der angegebenen Reihenfolge ausgeführt werden.
Insbesondere muss sichergestellt sein, dass die Versorgungsspannung erst im letzten Schritt angeschlossen wird.
Sicherstellen, dass die MLC-Betriebsdaten den Werten des Türantriebs entsprechen.
•
• Das Gerät einbauen.
• Das SZS©-Steuergerät an die Ausgangsleitung anschließen, dabei die Polarität beachten, die auf dem Gerät angegeben ist.
Das Netzkabel an die Netzspannungsversorgung anschließen.
•
Wenn das SZS-Steuergerät das erste Mal eingeschaltet wird, blinkt kurz die rote LED, und die grüne LED leuchtet auf. Anschließend
•
ist das Gerät betriebsbereit.
Selbstlernverfahren: Das Selbstlernverfahren ausführen. Siehe dazu die Beschreibung unter "7.1 Selbstlernzyklus" a pag. 18]
5.2

ALLGEMEINE LED-SIGNALE

Die LEDs an den Eingangs- und Ausgangsanschlüssen geben an, welche Steuersignale momentan aktiv sind:
Tür wird geschlossen (Eingang Pin 3)
•
• Tür wird geöffnet (Eingang Pin 5)
Schließen der Tür wird mit langsamer Geschwindigkeit erzwungen (Eingang Pin 22)
•
Aktivierung der Fotozelle/Detektor für die Wiederöffnung (Eingang 23)
•
• Tür offen (Ausgangsrelais 16 und 17)
• Tür geschlossen (Ausgangsrelais 18 und 19)
Aktivierung der Umkehrbewegung (Ausgangsrelais 2/4/1)
•
•
5.3 AUTOMATISCHE MODALITÄT
Wenn die Versorgung eingeschaltet wird, kann das Gerät im Automatikmodus verwendet werden und die grüne LED leuchtet auf.
ÖFFNUNG
• Wenn ein Signal zum Öffnen von der Aufzugssteuerung erteilt wird, beginnt das Türsteuergerät, die Tür in der eingestellten
Geschwindigkeit zu öffnen, solange der Befehl aktiv ist, oder bis die Tür den-LA-Öffnungsgrenzwert erreicht (Ausgangskontakt LA
offen).
Die Tür erreicht die Position OFFEN mit der eingestellten langsamen Geschwindigkeit am Ende des Öffnungsvorgangs.
•

SCHLIESSUNG

Wenn ein Signal zum Schließen von der Aufzugssteuerung erteilt wird, beginnt das Türsteuergerät, die Tür in der eingestellten
•
Geschwindigkeit zu schließen, solange der Befehl aktiv ist, oder bis die Tür den-LC-Schließungsgrenzwert erreicht
(Ausgangskontakt LC offen).
Wenn das Signal oder die Aufzugssteuerung ausfällt, stoppt das Türsteuergerät unverzüglich die Türbewegung.
•
Die Tür erreicht die Position GESCHLOSSEN mit der eingestellten langsamen Geschwindigkeit am Ende des Schließvorgangs.
•
• Der Schließen-Befehl hat Vorrang vor allen anderen Steuerungsbefehlen.
5.4 HAND-MODALITÄT
Hinweis (*): Im manuellen Modus werden die Signale von der Aufzugssteuerung automatisch ausgeschlossen.
Zum Testen der ordnungsgemäßen Funktion des Türsteuergeräts vor dem Anschließen der Signalleitungen von der Aufzugssteuerung

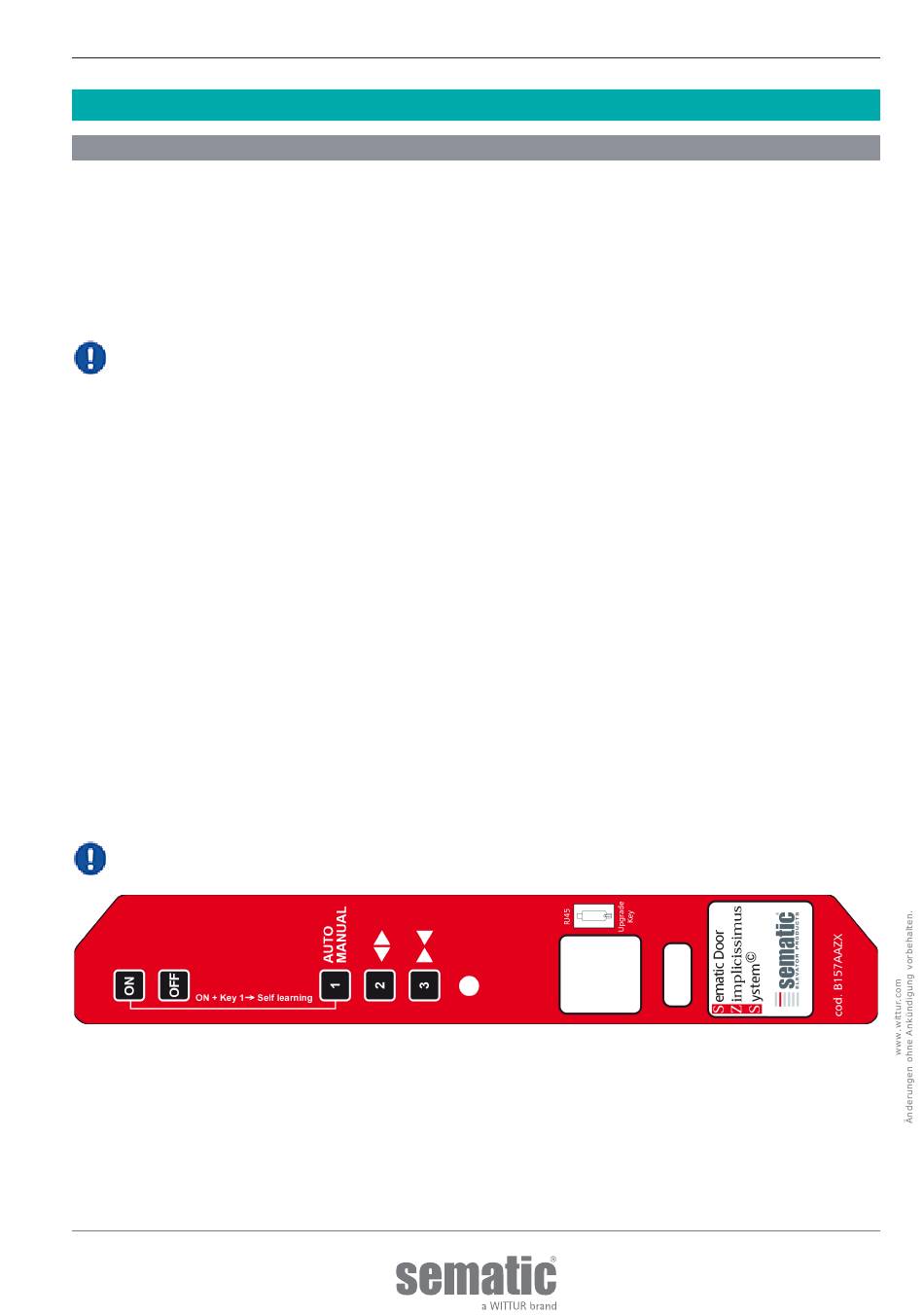

kann das Öffnen oder Schließen der Tür über die zwei Tasten <> und >< erzwungen werden, die sich an der Frontblende des Türantriebs
befinden.
• Wenn die Spannungsversorgung eingeschaltet wird, kann das Gerät im Automatikmodus verwendet werden. Die grüne LED
leuchtet auf.
Die Taste 1 (AUTO/MANUELL) gedrückt halten, um den Modus MANUELL aufzurufen. Die grüne LED leuchtet auf und blinkt (500 ms
•
ein und 500 ms aus).
• Die Taste 1 (AUTO/MANUELL) loslassen.
Die Taste <> drücken, um die Tür zu öffnen. Der Befehl muss konstant anliegen, um die Tür zu öffnen.
•
Die Taste >< drücken, um die Tür zu schließen. Der Befehl muss konstant anliegen, um die Tür zu schließen.
•
• Die Taste 1 (AUTO/MANUELL) erneut drücken, um den Modus AUTO aufzurufen. Die grüne LED blinkt nicht mehr.
· 12. Oktober 2016
©
14
