PM.2.004929.DE - 814-000-000 SZS
Wenn der KN-Eingang permanent aktiv ist, reagiert das SZS-Steuergerät gemäß der folgenden Beschreibung:
1) LA=EIN (Tür geöffnet)
2) KN=EIN (Lichtschranke/Fotozelle blockiert oder ausgefallen)
3) KC=EIN (Schließbefehl aktiv)
4) Nach Ablauf einer festgelegten Zeit (30 s) schließt die Tür mit langsamer Geschwindigkeit und einer kinetischen Energie <4J
5) Falls beim Schließen mit langsamer Geschwindigkeit:
5a) KC=AUS und KA=EIN, stoppt die Tür den Schließvorgang und öffnet mit normaler Geschwindigkeit erneut
5b) KC=EIN und KA=EIN, schließt die Tür weiterhin mit langsamer Geschwindigkeit
5c) KC=AUS, stoppt die Tür den Schließvorgang
Funktion immer aktiv
6.6 BEGRENZUNG DER ÖFFNUNGSKRAFT
EN81-20 5.3.6.2.2.1 h)
Die Glastüren müssen mit einer Vorrichtung ausgestattet werden, die Öffnungskraft auf 150 N zu beschränken, um die Tür im Fall einer
Blockierung zu stoppen
Die Begrenzung der Öffnungskraft ist aktiv:
a) Für alle Türkonfigurationen (nicht nur für Glastüren)
b) Während dem Öffnen aller Türblätter, außer bei den ersten 2 mm und den letzten 25 mm (wenn LA aktiviert sein kann)
Wenn während des Öffnen oder des erneuten Öffnens die Kraftbegrenzung überschritten wird und das Türblatt bzw. die Türblätter
weiterhin für mindestens 0,5 s blockiert ist/sind, stoppt das SZS-Steuergerät unverzüglich den Öffnungsvorgang, schließt das
Türblatt bzw. die Türblätter automatisch erneut (Rückschritt von 20 mm) und wartet dann 1 s, bevor entsprechend auf den Befehl der
Aufzugssteuerung reagiert wird.
Funktion immer aktiv
6.7 MANUELLES ÖFFNEN DER TÜR MIT <300 N
EN81-20 5.3.15.1
Vorbedingung: Wenn der Aufzug in der Entriegelungszone stoppt und der KC-Schließbefehl entfernt wurde.
Vorbedingung: Es muss mit einer Kraft kleiner oder gleich 300 N möglich sein, die Kabinen- und Schachttür von Hand sowohl vom
Schacht, als auch von der Kabine aus zu öffnen.
Das SZS-Steuergerät reagiert gemäß der folgenden Beschreibung:
1) LC=EIN (Tür gesperrt)
2) KC=AUS
3) Nach Ablauf einer Zeit von 10 s beginnt das System automatisch, den Spreizschwert-Raum zu öffnen und stoppt mit LC=EIN
4) Das Motormoment wird begrenzt und bei einem manuellen Öffnen wird LC nach 10 bis 15 mm Türblattöffnung deaktiviert
Bei einem System mit weiterhin geöffnetem Spreizschwert:
a) Wenn KA=EIN, die Tür öffnet
b) Wenn KC=EIN, schließt das Spreizschwert in gesperrter Position
Die Funktion ist immer aktiv, kann jedoch durch eine Eingabe über das Tastenfeld aktiviert oder deaktiviert werden.

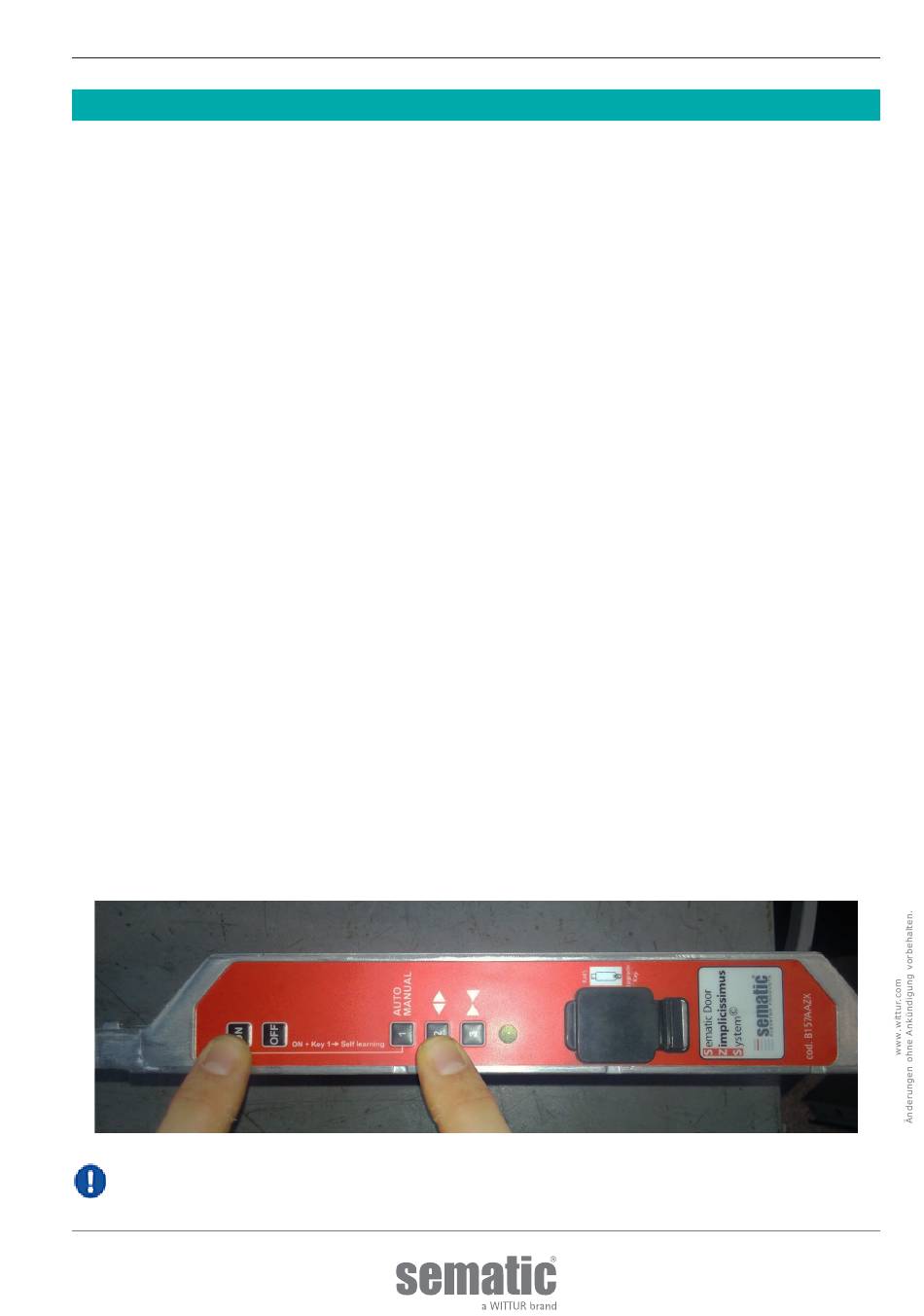

Sicherstellen, dass das SZS-Steuergerät ausgeschaltet ist, dass das gleichzeitige Drücken der Tasten EIN und 2 einen Übergang der
Funktion von EIN/AUS oder AUS/EIN verursacht
Bei jedem Start des SZS-Steuergeräts leuchtet die grüne Diagnose-LED auf, wenn die Funktion nicht aktiv ist; insbesondere:
FUNKTION NICHT AKTIV:1 s schnelles Blinken
FUNKTION AKTIV: kein Blinken
