Gebruiksaanwijzing / Handleiding - HANSGROHE Verso 220 27237000 Gebrauchsanleitung

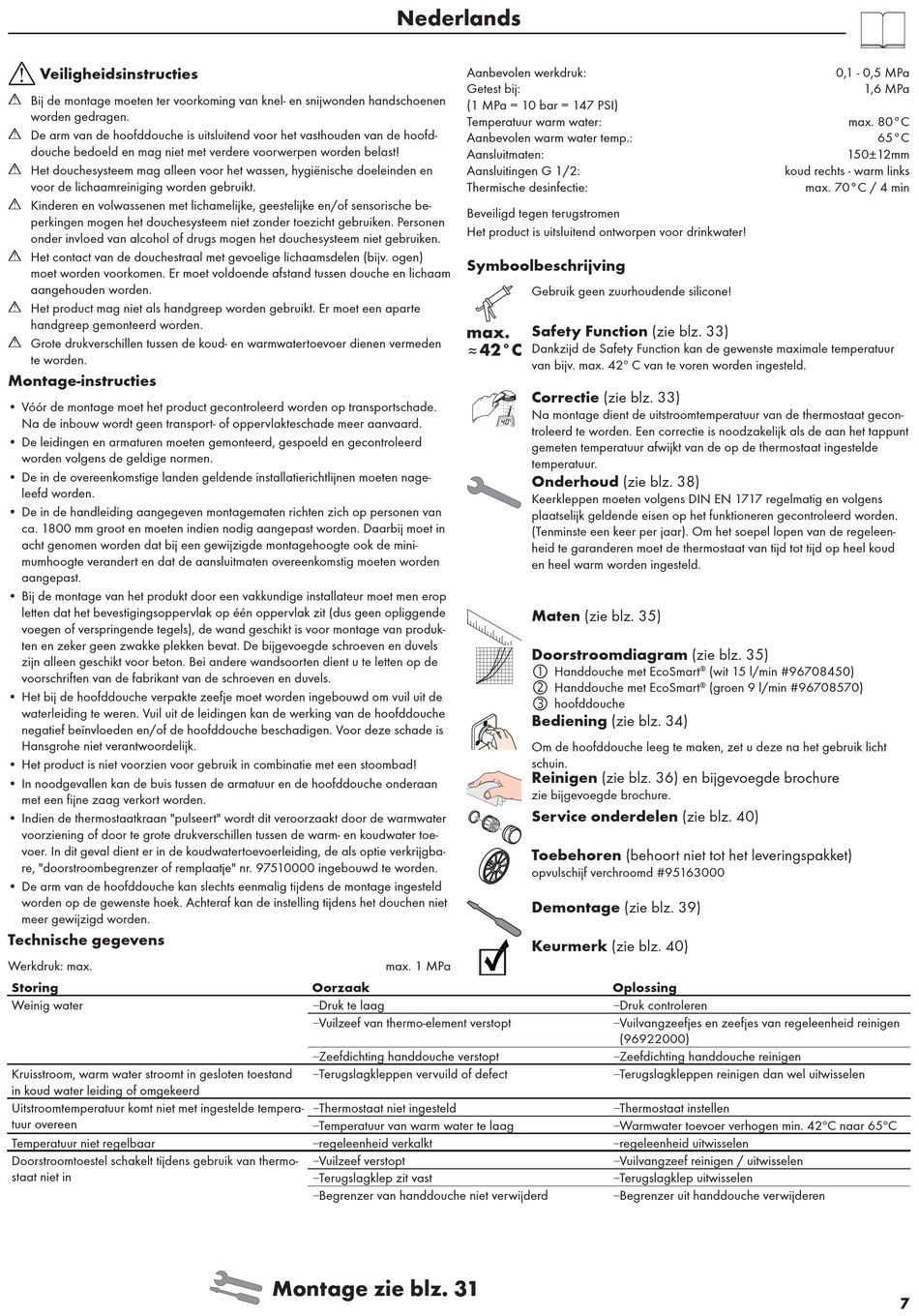

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-
douche bedoeld en mag niet met verdere voorwerpen worden belast!
Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en
voor de lichaamreiniging worden gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in
acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-
mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden
aangepast.
• Bij de montage van het produkt door een vakkundige installateur moet men erop
letten dat het bevestigingsoppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is voor montage van produk-
ten en zeker geen zwakke plekken bevat. De bijgevoegde schroeven en duvels
zijn alleen geschikt voor beton. Bei andere wandsoorten dient u te letten op de
voorschriften van de fabrikant van de schroeven en duvels.
• Het bij de hoofddouche verpakte zeefje moet worden ingebouwd om vuil uit de
waterleiding te weren. Vuil uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche beschadigen. Voor deze schade is
Hansgrohe niet verantwoordelijk.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan
met een fijne zaag verkort worden.
• Indien de thermostaatkraan "pulseert" wordt dit veroorzaakt door de warmwater
voorziening of door te grote drukverschillen tussen de warm- en koudwater toe-
voer. In dit geval dient er in de koudwatertoevoerleiding, de als optie verkrijgba-
re, "doorstroombegrenzer of remplaatje" nr. 97510000 ingebouwd te worden.
• De arm van de hoofddouche kan slechts eenmalig tijdens de montage ingesteld
worden op de gewenste hoek. Achteraf kan de instelling tijdens het douchen niet
meer gewijzigd worden.
Technische gegevens
Werkdruk: max.
Storing
Weinig water
Kruisstroom, warm water stroomt in gesloten toestand
in koud water leiding of omgekeerd
Uitstroomtemperatuur komt niet met ingestelde tempera-
tuur overeen
Temperatuur niet regelbaar
Doorstroomtoestel schakelt tijdens gebruik van thermo-
staat niet in
Nederlands
max. 1 MPa
Oorzaak
- Druk te laag
- Vuilzeef van thermo-element verstopt
- Zeefdichting handdouche verstopt
- Terugslagkleppen vervuild of defect
- Thermostaat niet ingesteld
- Temperatuur van warm water te laag
- regeleenheid verkalkt
- Vuilzeef verstopt
- Terugslagklep zit vast
- Begrenzer van handdouche niet verwijderd
Montage zie blz. 31
Aanbevolen werkdruk:
Getest bij:
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water:
Aanbevolen warm water temp.:
Aansluitmaten:
Aansluitingen G 1/2:
Thermische desinfectie:
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Safety Function (zie blz. 33)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Correctie (zie blz. 33)
Na montage dient de uitstroomtemperatuur van de thermostaat gecon-
troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Onderhoud (zie blz. 38)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar). Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat van tijd tot tijd op heel koud
en heel warm worden ingesteld.
Maten (zie blz. 35)
Doorstroomdiagram (zie blz. 35)
Handdouche met EcoSmart
Handdouche met EcoSmart
hoofddouche
Bediening (zie blz. 34)
Om de hoofddouche leeg te maken, zet u deze na het gebruik licht
schuin.
Reinigen (zie blz. 36) en bijgevoegde brochure
zie bijgevoegde brochure.
Service onderdelen (zie blz. 40)
Toebehoren (behoort niet tot het leveringspakket)
opvulschijf verchroomd #95163000
Demontage (zie blz. 39)
Keurmerk (zie blz. 40)
Oplossing
- Druk controleren
- Vuilvangzeefjes en zeefjes van regeleenheid reinigen
(96922000)
- Zeefdichting handdouche reinigen
- Terugslagkleppen reinigen dan wel uitwisselen
- Thermostaat instellen
- Warmwater toevoer verhogen min. 42ºC naar 65ºC
- regeleenheid uitwisselen
- Vuilvangzeef reinigen / uitwisselen
- Terugslagklep uitwisselen
- Begrenzer uit handdouche verwijderen
0,1 - 0,5 MPa
1,6 MPa
max. 80°C
150±12mm
koud rechts - warm links
max. 70°C / 4 min
®
(wit 15 l/min #96708450)
® (groen 9 l/min #96708570)
65°C
7
