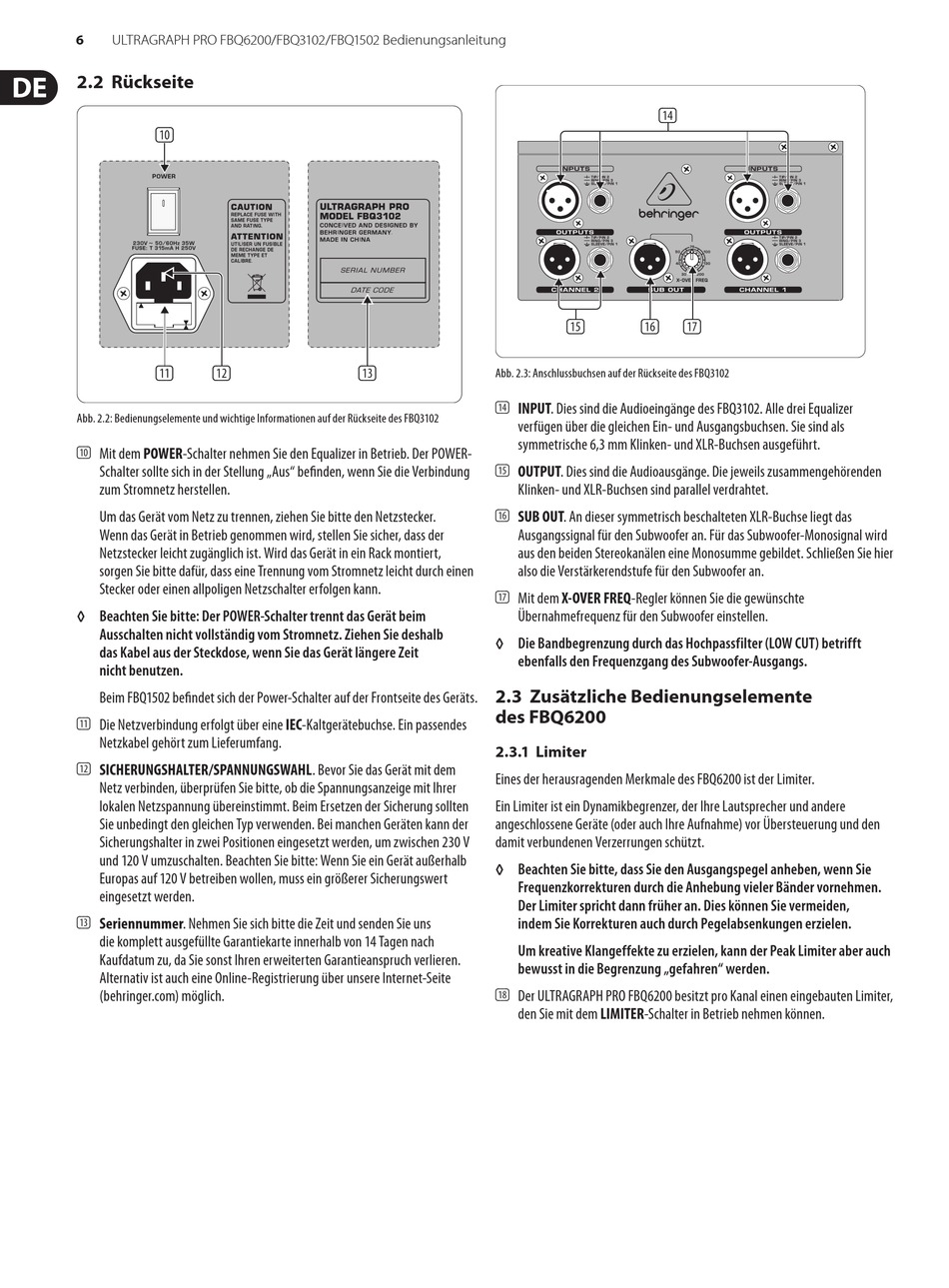

ULTRAGRAPH PRO FBQ6200/FBQ3102/FBQ1502 Bedienungsanleitung
2.2 Rückseite
(10)
(11)
(12)
Abb. 2.2: Bedienungselemente und wichtige Informationen auf der Rückseite des FBQ3102
(10) Mit dem POWER-Schalter nehmen Sie den Equalizer in Betrieb. Der POWER-
Schalter sollte sich in der Stellung „Aus" befinden, wenn Sie die Verbindung
zum Stromnetz herstellen.
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den Netzstecker.
Wenn das Gerät in Betrieb genommen wird, stellen Sie sicher, dass der
Netzstecker leicht zugänglich ist. Wird das Gerät in ein Rack montiert,
sorgen Sie bitte dafür, dass eine Trennung vom Stromnetz leicht durch einen
Stecker oder einen allpoligen Netzschalter erfolgen kann.
◊
Beachten Sie bitte: Der POWER-Schalter trennt das Gerät beim
Ausschalten nicht vollständig vom Stromnetz. Ziehen Sie deshalb
das Kabel aus der Steckdose, wenn Sie das Gerät längere Zeit
nicht benutzen.
Beim FBQ1502 befindet sich der Power-Schalter auf der Frontseite des Geräts.
(11) Die Netzverbindung erfolgt über eine IEC-Kaltgerätebuchse. Ein passendes
Netzkabel gehört zum Lieferumfang.
(12) SICHERUNGSHALTER/SPANNUNGSWAHL. Bevor Sie das Gerät mit dem
Netz verbinden, überprüfen Sie bitte, ob die Spannungsanzeige mit Ihrer
lokalen Netzspannung übereinstimmt. Beim Ersetzen der Sicherung sollten
Sie unbedingt den gleichen Typ verwenden. Bei manchen Geräten kann der
Sicherungshalter in zwei Positionen eingesetzt werden, um zwischen 230 V
und 120 V umzuschalten. Beachten Sie bitte: Wenn Sie ein Gerät außerhalb
Europas auf 120 V betreiben wollen, muss ein größerer Sicherungswert
eingesetzt werden.
(13) Seriennummer. Nehmen Sie sich bitte die Zeit und senden Sie uns
die komplett ausgefüllte Garantiekarte innerhalb von 14 Tagen nach
Kaufdatum zu, da Sie sonst Ihren erweiterten Garantieanspruch verlieren.
Alternativ ist auch eine Online-Registrierung über unsere Internet-Seite
(behringer.com) möglich.
Abb. 2.3: Anschlussbuchsen auf der Rückseite des FBQ3102
(13)
(14) INPUT. Dies sind die Audioeingänge des FBQ3102. Alle drei Equalizer
verfügen über die gleichen Ein- und Ausgangs buchsen. Sie sind als
symmetrische 6,3 mm Klinken- und XLR-Buchsen ausgeführt.
(15) OUTPUT. Dies sind die Audioausgänge. Die jeweils zusammen gehörenden
Klinken- und XLR-Buchsen sind parallel verdrahtet.
(16) SUB OUT. An dieser symmetrisch beschalteten XLR-Buchse liegt das
Ausgangssignal für den Subwoofer an. Für das Subwoofer-Monosignal wird
aus den beiden Stereokanälen eine Monosumme gebildet. Schließen Sie hier
also die Verstärkerendstufe für den Subwoofer an.
(17) Mit dem X-OVER FREQ-Regler können Sie die gewünschte
Übernahmefrequenz für den Subwoofer einstellen.
◊
Die Bandbegrenzung durch das Hochpassfilter (LOW CUT) betrifft
ebenfalls den Frequenzgang des Subwoofer-Ausgangs.
2.3 Zusätzliche Bedienungselemente
des FBQ6200
2.3.1 Limiter
Eines der herausragenden Merkmale des FBQ6200 ist der Limiter.
Ein Limiter ist ein Dynamikbegrenzer, der Ihre Lautsprecher und andere
angeschlossene Geräte (oder auch Ihre Aufnahme) vor Übersteuerung und den
damit verbundenen Verzerrungen schützt.
◊
Beachten Sie bitte, dass Sie den Ausgangspegel anheben, wenn Sie
Frequenzkorrekturen durch die Anhebung vieler Bänder vornehmen.
Der Limiter spricht dann früher an. Dies können Sie vermeiden,
indem Sie Korrekturen auch durch Pegelabsenkungen erzielen.
Um kreative Klangeffekte zu erzielen, kann der Peak Limiter aber auch
bewusst in die Begrenzung „gefahren" werden.
(18) Der ULTRAGRAPH PRO FBQ6200 besitzt pro Kanal einen eingebauten Limiter,
den Sie mit dem LIMITER-Schalter in Betrieb nehmen können.
(14)
(15)
(16)
(17)
