ULTRAGRAPH PRO FBQ6200/FBQ3102/FBQ1502 Bedienungsanleitung
(18)
(20)
(19)

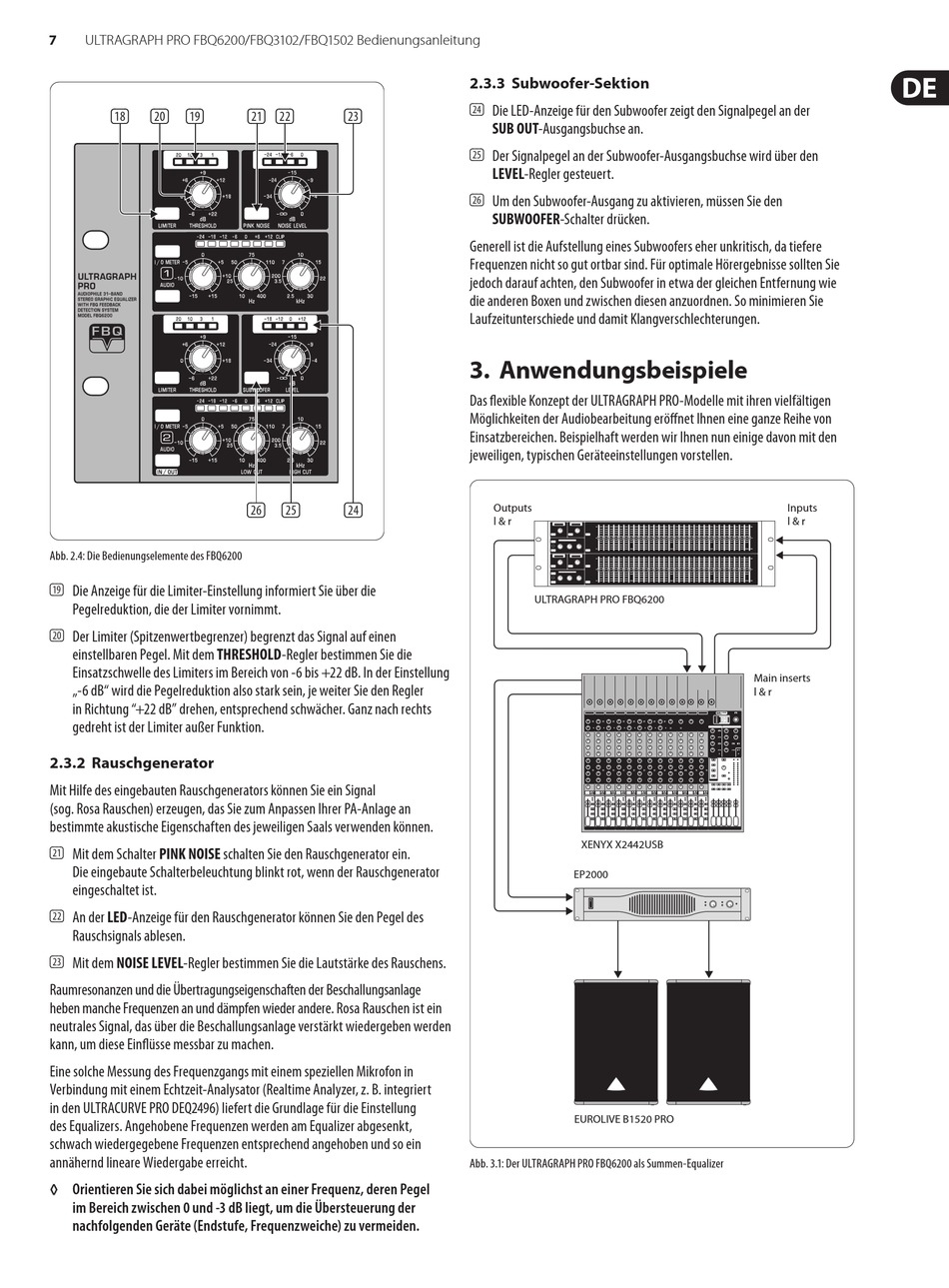

Abb. 2.4: Die Bedienungselemente des FBQ6200
(19) Die Anzeige für die Limiter-Einstellung informiert Sie über die
Pegelreduktion, die der Limiter vornimmt.
(20) Der Limiter (Spitzenwertbegrenzer) begrenzt das Signal auf einen
einstellbaren Pegel. Mit dem THRESHOLD-Regler bestimmen Sie die
Einsatz schwelle des Limiters im Bereich von -6 bis +22 dB. In der Einstellung
„-6 dB" wird die Pegelreduktion also stark sein, je weiter Sie den Regler
in Richtung "+22 dB" drehen, entsprechend schwächer. Ganz nach rechts
gedreht ist der Limiter außer Funktion.
2.3.2 Rauschgenerator
Mit Hilfe des eingebauten Rauschgenerators können Sie ein Signal
(sog. Rosa Rauschen) erzeugen, das Sie zum Anpassen Ihrer PA-Anlage an
bestimmte akustische Eigenschaften des jeweiligen Saals verwenden können.
(21) Mit dem Schalter PINK NOISE schalten Sie den Rausch generator ein.
Die eingebaute Schalterbeleuchtung blinkt rot, wenn der Rauschgenerator
eingeschaltet ist.
(22) An der LED-Anzeige für den Rauschgenerator können Sie den Pegel des
Rauschsignals ablesen.
(23) Mit dem NOISE LEVEL-Regler bestimmen Sie die Lautstärke des Rauschens.
Raum resonanzen und die Übertragungseigenschaften der Beschallungs anlage
heben manche Frequenzen an und dämpfen wieder andere. Rosa Rauschen ist ein
neutrales Signal, das über die Beschallungsanlage verstärkt wiedergeben werden
kann, um diese Einflüsse messbar zu machen.
Eine solche Messung des Frequenzgangs mit einem speziellen Mikrofon in
Verbindung mit einem Echtzeit-Analysator (Realtime Analyzer, z. B. integriert
in den ULTRACURVE PRO DEQ2496) liefert die Grundlage für die Einstellung
des Equalizers. Angehobene Frequenzen werden am Equalizer abgesenkt,
schwach wieder gegebene Frequenzen entsprechend angehoben und so ein
annähernd lineare Wiedergabe erreicht.
◊
Orientieren Sie sich dabei möglichst an einer Frequenz, deren Pegel
im Bereich zwischen 0 und -3 dB liegt, um die Übersteuerung der
nachfolgenden Geräte (Endstufe, Frequenzweiche) zu vermeiden.
(21) (22)
(23)
(26) (25)
(24)
2.3.3 Subwoofer-Sektion
(24) Die LED-Anzeige für den Subwoofer zeigt den Signalpegel an der
SUB OUT-Ausgangsbuchse an.
(25) Der Signalpegel an der Subwoofer-Ausgangsbuchse wird über den
LEVEL-Regler gesteuert.
(26) Um den Subwoofer-Ausgang zu aktivieren, müssen Sie den
SUBWOOFER-Schalter drücken.
Generell ist die Aufstellung eines Subwoofers eher unkritisch, da tiefere
Frequenzen nicht so gut ortbar sind. Für optimale Hörergebnisse sollten Sie
jedoch darauf achten, den Subwoofer in etwa der gleichen Entfernung wie
die anderen Boxen und zwischen diesen anzuordnen. So minimieren Sie
Laufzeit unterschiede und damit Klangverschlechterungen.
3. Anwendungsbeispiele
Das flexible Konzept der ULTRAGRAPH PRO-Modelle mit ihren vielfältigen
Möglichkeiten der Audiobearbeitung eröffnet Ihnen eine ganze Reihe von
Einsatzbereichen. Beispielhaft werden wir Ihnen nun einige davon mit den
jeweiligen, typischen Geräteein stellungen vorstellen.
Outputs
l & r
ULTRAGRAPH PRO FBQ6200
XENYX X2442USB
EP2000
EUROLIVE B1520 PRO
Abb. 3.1: Der ULTRAGRAPH PRO FBQ6200 als Summen-Equalizer
Inputs
l & r
Main inserts
l & r
