Montage- und Bedienungsanleitung iCONstant

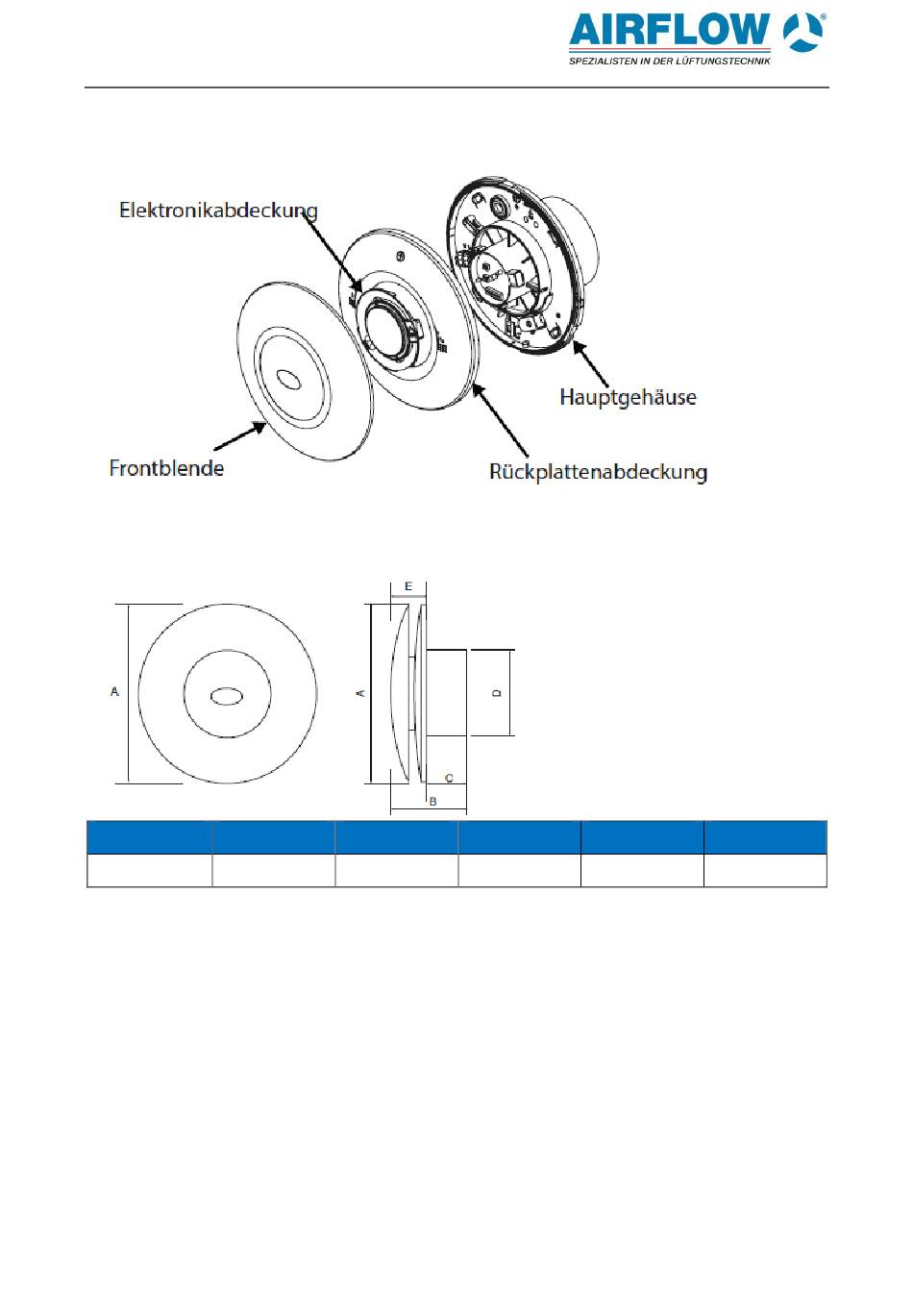

Lüfterdiagramm
1.
Lüfterabmessungen in mm
2.
Model A
iCONstant 197
In unserem ICONstant-Sortiment sind sowohl Timer- als auch Feuchte-/Timer-
Versionen erhältlich. Bei der Installation sind Grundvolumenströme von 22; 29 oder
47 m³/h wählbar. Die Boostfunktion wird über die Zugschnur, einen externen
Schalter oder Feuchtesensor (nur Modell HT) aktiviert. Das iCONstant-Sortiment
entspricht Schutzklasse IPX5 und ist für Schutzzone 2 & 3 geeignet.
Befestigen Sie die Zuleitung an der Klemmenleiste. L - Live, N - Neutral und T -
Trigger (wahlweise). Die Zuleitung befestigen Sie mit der mitgelieferten
Zugentlastung am Hauptgehäuse des Lüfters.
B C
120 70
D E
100 50
3
