EFESTIGUNG DES ANTRIEBES AUF DAS TORFÜGEL
(die TABELLEN der Masse sehen).

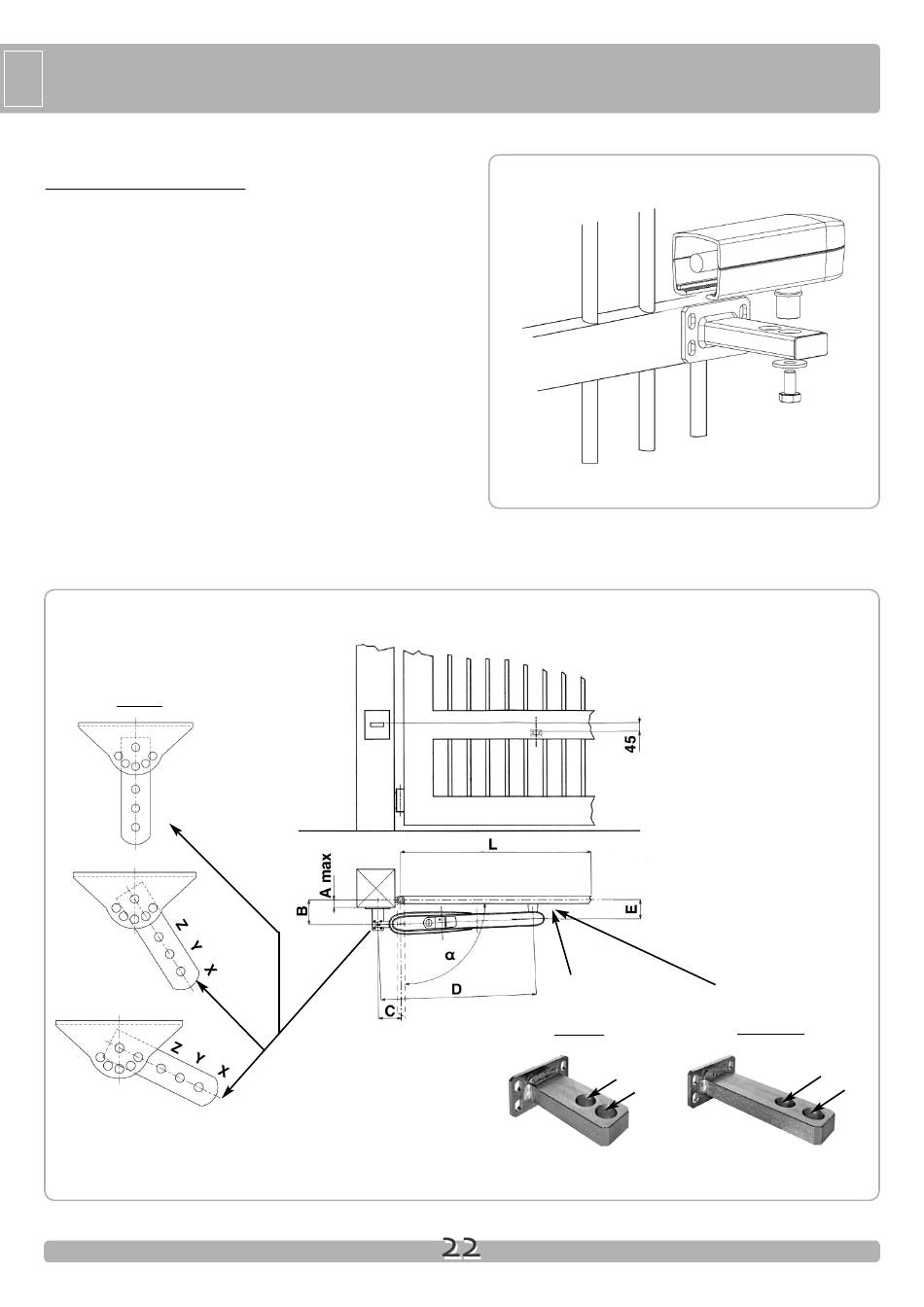

Schweißen Sie den Sockel in der richtigen Höhe (Abb. 8) an.
Befestigen Sie PLUS und versuchen Sie mehrere Male zu öffnen und
zu schließen, Kontrollieren Sie dabei, daß das Profil der
Schraubenabdeckung das Tor in Bewegung nicht berührt.
COL
Halterung Pfeiler
PLUS
Z
S1
Y
X
S2
S3
