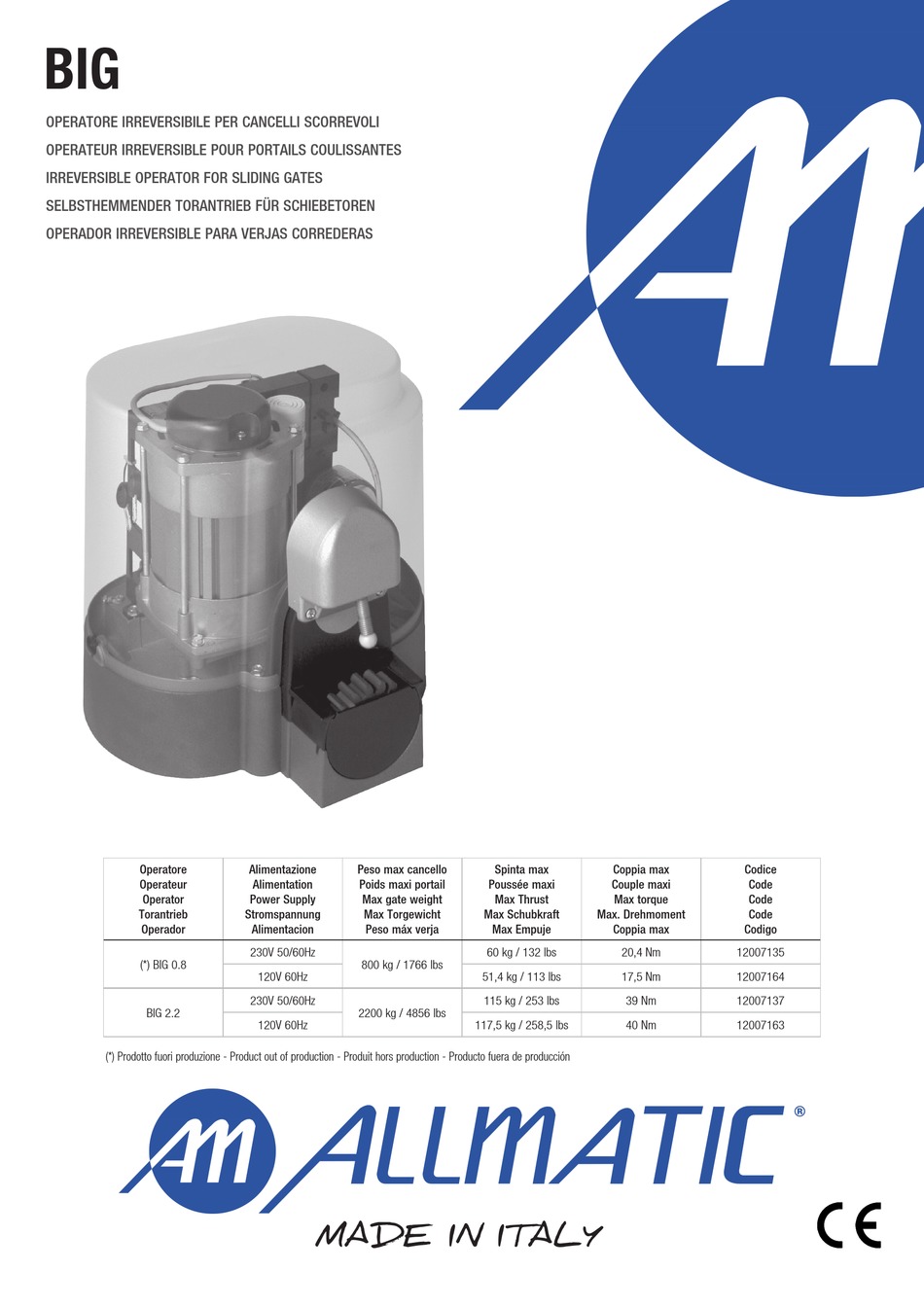

BIG
OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI
OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES

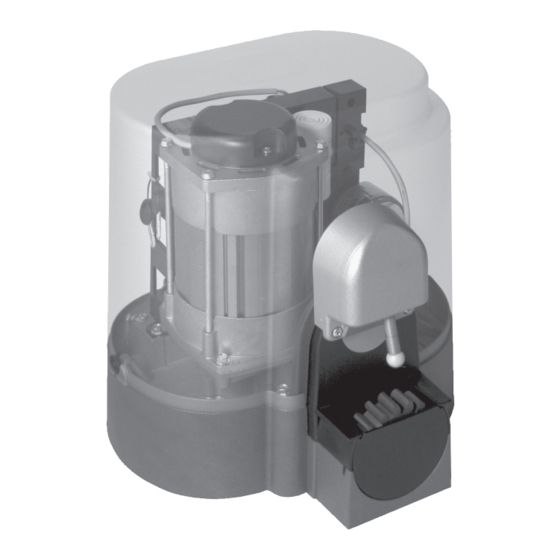

IRREVERSIBLE OPERATOR FOR SLIDING GATES
SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN
OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS
Operatore
Operateur
Operator
Torantrieb
Operador
(*) BIG 0.8
BIG 2.2
(*) Prodotto fuori produzione - Product out of production - Produit hors production - Producto fuera de producción
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
230V 50/60Hz
800 kg / 1766 lbs
120V 60Hz
230V 50/60Hz
2200 kg / 4856 lbs
120V 60Hz
MADE IN ITALY
Spinta max
Coppia max
Poussée maxi
Couple maxi
Max Thrust
Max torque
Max Schubkraft
Max. Drehmoment
Max Empuje
Coppia max
60 kg / 132 lbs
20,4 Nm
51,4 kg / 113 lbs
17,5 Nm
115 kg / 253 lbs
39 Nm
117,5 kg / 258,5 lbs
40 Nm
Codice
Code
Code
Code
Codigo
12007135
12007164
12007137
12007163
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Allmatic BIG 0.8
Inhaltszusammenfassung für Allmatic BIG 0.8
-
Seite 3: Installation
(for example by installing inside a locked board). anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus 2° - For the section and the type of the cables ALLMATIC advices to use a cable of H05RN-F geschuetzt werden (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse). -
Seite 14: Technische Eigenschaften
10 - Interne Fotozellen 5 - Radioantenne 11 - Standsäulen für Fotozellen 6 - Blinkleuchte 12 - Mechanische Anschläge TECHNISCHE EIGENSCHAFTEN TECHNISCHE BIG 0.8 BIG 2.2 EIGENSCHAFTEN Irreversible Betriebsgeräte für Schiebetore mit einem Maximalgewicht von Max. Torgewicht 2200 2200 kg. -
Seite 15: Vor Der Montage Auszuführende Überprüfungen
INSTALLATION BIG VOR DER MONTAGE AUSZUFÜHRENDE ÜBERPRÜFUNGEN !! DAS TOR MUSS REIBUNGSFREI LAUFEN !! ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht. - Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor mit der norm EN12453 in Einklang zu bringen(z.B. -
Seite 16: Motorbefestigung Und Zahnstange
MOTORBEFESTIGUNG UND ZAHNSTANGE Die Zahnstange muss gegenüber der Motorhalterung in einer entsprechendenden Höhe befestigt werden. Diese Höhe kann mittels an der Zahnstange befestigten Ösen verändert werden. Die Höhenregulierung muss solange erfolgen, bis das Tor sich während der Bewegung nicht mehr auf das Zugrad BIG aufstützt (5, 6). Um die Zahnstange am Tor zu befestigen, müssen 5-mm-Bohrungen und M6-Gewinde ausgeführt werden.
