MOVEO
OPERATORE IRREVERSIBILE PER
CANCELLI SCORREVOLI
IRREVERSIBLE OPERATOR FOR
SLIDING GATES
OPERATEUR IRREVERSIBLE POUR
PORTAILS COULISSANTES
OPERADOR IRREVERSIBLE PARA
VERJAS CORREDERAS
SELBSTHEMMENDER
TORANTRIEB FÜR SCHIEBETOREN
6-1624870 /R0
Operatore
Operateur
Operator
Operador
Torantrieb

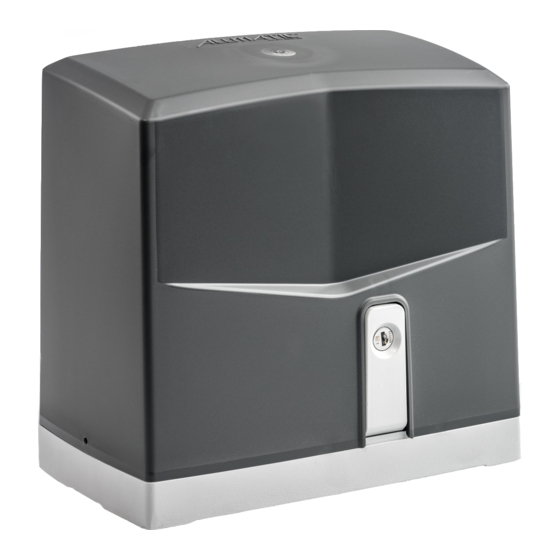

MOVEO 800
MOVEO 600
MOVEO 600
Alimentazione
Centralina
Power Supply
Control unit
Alimentation
Centrale de commande
Alimentacion
Cuadro de mando
Stromspannung
Steuereinheit
230V 50/60Hz
BIOS1
230V 50/60Hz
BIOS1
120V 50/60Hz
BIOS1 120
Codice
Code
Code
Codigo
Code
12007922
12007920
12007930
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Allmatic MOVEO 600KG 230V
Inhaltszusammenfassung für Allmatic MOVEO 600KG 230V
- Seite 1 MOVEO OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI IRREVERSIBLE OPERATOR FOR SLIDING GATES OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN 6-1624870 /R0 Operatore Alimentazione Centralina Codice Operateur Power Supply Control unit Code Operator Alimentation Centrale de commande Code Operador Alimentacion...
- Seite 26 Konformitätszeichen besitzt. Solch ein Gerät muss vor Vandalismus E: Lichtschranke. geschützt werden (z.B. mit einem Schlüssel in einem Panzergehäuse). 2° - ALLMATIC empfiehlt den Kabel Typ H05RN-F mit einem minimalen Querschnitt von 1,5mm2 generell sollten die Normative IEC 364 und ELEKTRISCHE ANSCHLÜSSE alle anderen geltenden Montagenormen des Bestimmungslandes Folgen Sie die unten Stehende Tabelle für den korrekten Anschluss des...
-
Seite 27: Instandhaltung
IIrreversible Betriebsgeräte für Schiebetoren. Durch die Irreversibilität dieses Betriebsgeräts benötigt das Tor zur wirkungsvollen Verriegelung kein elektrisches Sicherheitsschloss. Der Motor wird durch eine thermische Sonde geschützt, die im Fall eines langen Einsatzes momentan die Bewegung unterbricht. TECHNISCHE MOVEO 600KG 230V MOVEO 800KG 230V MOVEO 600KG 120V EIGENSCHAFTEN Code (mechanische Anschläge) 12007920... - Seite 28 INSTALLATION UNA PLATZIERUNG DER BODENPLATTE 1. Die vorgeschnittenen Klemmen, wie in der Abbildung gezeigt, um 90° falten 2. Setzen Sie die 4 Schrauben (mitgeliefert) wie in der Abbildung gezeigt von unten nach oben auf die Platte ein 3. Ziehen Sie die 4 Muttern (mitgeliefert) wie in der Abbildung gezeigt fest 4.
-
Seite 29: Motorbefestigung
MOTORBEFESTIGUNG Fig. 5 Um den Antrieb an der Bodenplatte zu befestigen, setzen Sie die 4 Muttern ein und ziehen Sie sie fest (Abb. 5). Positionieren Sie den Antrieb parallel zum Tor und mit dem Zahnrad unter der Zahnstange (Abb. 8). Anmerkung: Es ist wichtig, die 4 Muttern fest zu arretieren und sicherstellen dass der Antrieb während der gesamten Fahrt des Tors fest auf dem Boden steht ZAHNSTANGE... -
Seite 30: Befestigung Des Endschalters
BEFESTIGUNG DES ENDSCHALTERS Um den Lauf des mobilen Teils zu beenden, müssen zwei Nocken (Abb. 9) an den Enden der Zahnstange positioniert werden (Abb. 10). Die Regulierung des Öffnungs- und Schließlaufes wird erhalten, indem diese entlang der Zahnstangenzähne verschoben werden. Um die Zahnstangennocken festzustellen, müssen die mitgelieferten Schrauben am Boden befestigt werden. -
Seite 31: Tor Positionierung In Bezug Auf Die Oberfläche
Fig. 13 Fig. 13 Für spezielle Installationen fordern Sie Informationen von Allmatic an oder verwenden Sie größere Getriebemotoren. ENTRIEGELUNG Um das Tor, bei Stromausfall, manuell zu bewegen, den Schlüssel einsetzen, um 90° drehen und den Hebel ziehen (Abb. 14). Um das Tor manuell richtig zu prüfen müssen folgende Punkte beachtet werden:...
