INSTRUCTIONS
F
POUR L'INSTALLATION
ATTENTION. L'appareil doit être
installé dans une pièce séche.
SUPPORTS MURAUX
XKP/200CT+XKP/128
Sceller le boîtier d'encastrement (de
3 modules ou rond Ø 65 mm) à ras
du mur et à la hauteur souhaitée par
l'utilisateur.
Unir les supports avec les deux
joints (fig. 2) et installer les deux
cadres de fermeture rectangulaires
sur les côtés extérieurs (fig.1).
Dégager le connecteur du câble d'a-
limentation situé sur le support
XKP/200 et le faire passer à travers
l'ouverture appropriée vers le sup-
port XKP/128 (fig. 2).
Fixer les supports au mur en utilisant
les vis et les chevilles fournies (fig. 3
et 4).
Après avoir effectué les connexions,
positionner les conducteurs de
manière à ce qu'ils ne passent pas
au-dessus des vis de fixation que se
trouvant
au
bas
du
support
XKP/200CT.
MODULE MONITEUR
XV/200 (XVC/200) AVEC MODULE
TELEPHONE XT/200

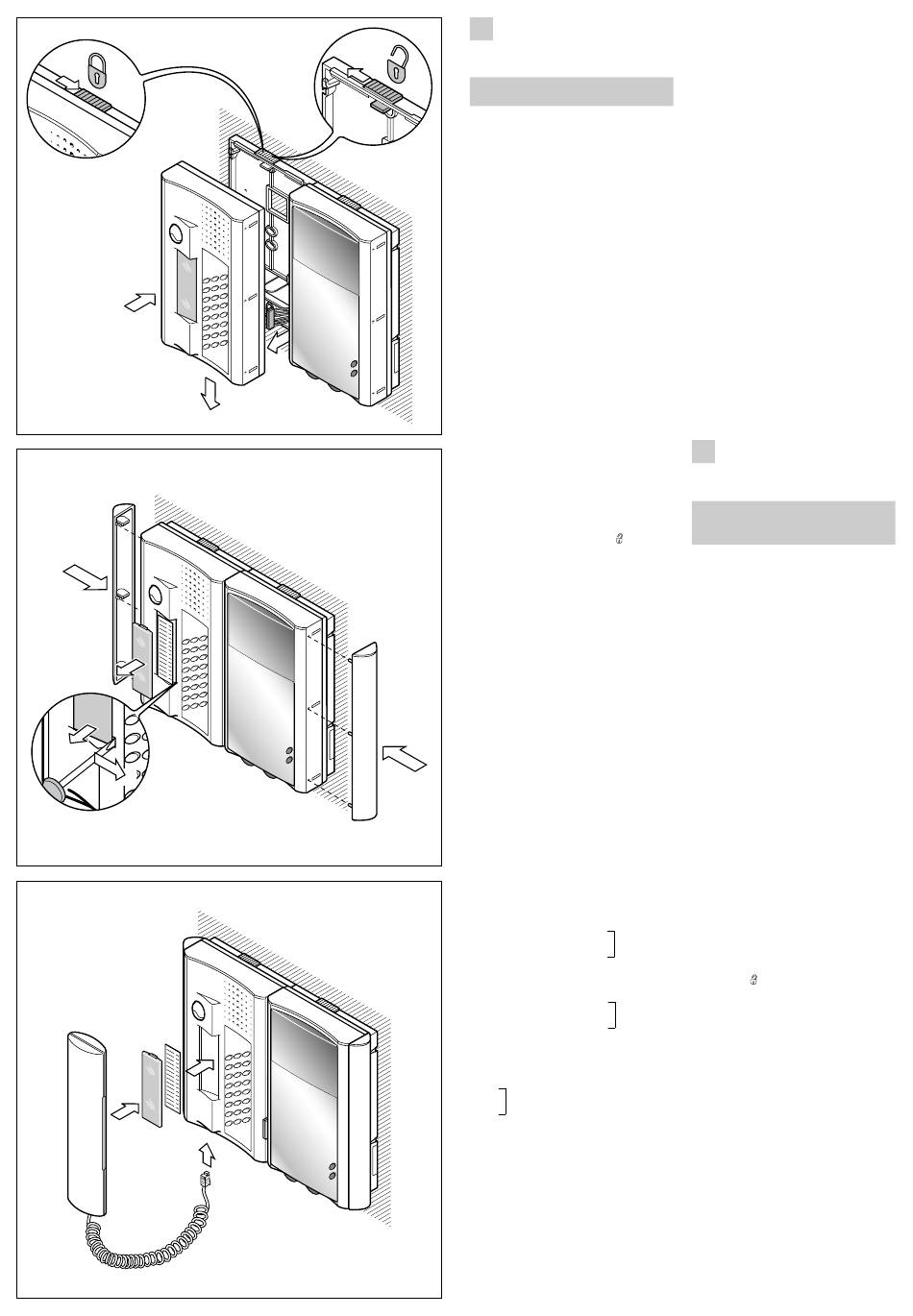

Veiller à ce que l'élément de verrouilla-
ge se trouve sur la gauche
(fig. 5).
Insérer le module moniteur dans le
support mural XKP/200CT et l'encli-
pser au support en lui faisant faire un
mouvement vers le bas (fig. 5).
Pour éviter tout risque de chute acci-
dentelle suite à un choc, le bloquer
au support en déplaçant vers la droi-
te l'élément de verrouillage (fig. 5).
Effectuer les connexions entre le
modules (fig. 6).
Insérer le module téléphone dans le
support mural XKP/128 et l'enclipser
au support en lui faisant faire un
mouvement vers le bas (fig. 6).
Pour éviter tout risque de chute acci-
dentelle suite à un choc, le bloquer
au support en déplaçant vers la droi-
te l'élément de verrouillage (fig. 6).
Appliquer les deux côtés (fig. 7).
Insérer le connecteur du câble du
combiné sur le meuble du module
téléphone et accrocher le combiné
(fig. 8 et 9).
• Dimensions: 282x224x74mm.
FONCTION DES BORNES
Support XKP/200CT (fig. 10)
3
signal vidéo
câble
4
blindage s. vidéo
coaxial
Si la ligne ne continue pas, connecter
une résistance de 75Ω (violet-vert-
noir-or) entre les bornes 3 et 4.
3
signal vidéo positif
paire
4
signal vidéo négatif
torsadée
Si la ligne ne continue pas, connecter
les deux résistances de 56Ω (vert-
bleu-noir-or) entre les bornes 3-5 et
4-5.
5
– 14÷17,5V alimentation
6
+ poste intérieur
7
mise en service
Fonction de pontet SW1
Le support XKP/200CT (fig. 10) est
fourni avec le pontet enclenché
(ON).
Sa fonction et position est indiqué
avec les appareils où il est utilisé.
Connecteur CNV (XKP/200CT)
Il est utilisé pour effectuer la con-
nexion entre le module moniteur et le
module mémoire d'images.
Le fusible F1 de protection du type T
500mA est placé sur le circuit
imprimé du support XKP/200CT.
(Fusible: F=rapide; T=retardé).
Module téléphone XT/200 (fig. 11)
Bornier M1
ae ligne urbaine
be ligne urbaine
Pour faciliter les connexions, déga-
ger le bornier du fond de l'appareil.
Connecteur CN2
Il est utilisé pour effectuer la con-
nexion aux modules avec foctions
supplémentaires.
Connecteur CN3
Il est utilisé pour effectuer la con-
nexion entre le module moniteur et le
module téléphone.
Connecteur CN5
Il est utilisé pour effectuer la con-
nexion de l'appareil, dans la version
de table, à la ligne téléphonique.
INSTRUCCIONES
E
PARA LA INSTALACION
ATENCION. Se recomienda insta-
lar el aparato en un ambiente
seco.
SOPORTE DE PARED
XKP/200CT+XKP/128
Colocar en obra la caja de empotrar
(de tres módulos o redonda 65 mm)
a ras de la pared y a una altura ade-
cuada para el usuario.
Unir los soportes mediante dos jun-
tas (fig. 2) e introducir dos cubre ori-
ficios rectangulares en los lados
exteriores (fig. 1).
Extraer el conector del cable de
conexión del alojamiento del soporte
XKP/200 y pasarlo, a través de la
ranura correspondiente, hacia el
soporte XKP/128 (fig. 2).
Fijar los soportes en la pared median-
te los tornillos y los tacos que se entre-
gan junto al aparato (fig. 3 y 4).
Después de haber realizado las
conexiones, colocar los conductores
de manera que no pasen por encima
de los tornillos de fijación inferiores
del soporte XKP/200CT.
MODULO MONITOR
XV/200 (XVC/200) CON MODULO
TELEFONO XT/200
Comprobar que el dispositivo de
bloqueo está colocado hacia la
izquierda
(fig. 5).
Introducir el módulo monitor en el
soporte de pared XKP/200CT y aco-
plarlo a dicho soporte con un movi-
miento hacia abajo (fig. 5).
Para evitar caídas del módulo a
causa de golpes accidentales, blo-
quearlo en el soporte desplazando
hacia la derecha el dispositivo de
bloqueo (fig. 5).
Realizar la conexión entre los módu-
los (fig. 6).
Introducir el módulo teléfono en el
soporte de pared XKP/128 y aco-
plarlo a dicho soporte con un movi-
miento hacia abajo (fig. 6).
Para evitar caídas del módulo a
causa de golpes accidentales, blo-
quearlo en el soporte desplazando
hacia la derecha el dispositivo de
bloqueo (fig. 6).
Aplicar las dos bandas (fig. 7).
Introducir el conector del cable del
