11.8
Montage und Demontage AS-Interface Module für
Bodenbefestigung
11.8.1
Bestück- / Einbaupositionen
Die Bestückposition der Kontakt- oder LED-Module wird durch die Kombination aus
Buchstaben und Zahlen (zulässige Zahlen 1, 2, 3) angegeben.
Die niedrigste Bestückposition eines Betätigungs- oder Meldeelements ist immer A, die
höchstmögliche F (bei Gehäusen mit 6 Befehlsstellen). Daraus ergeben sich je nach Anzahl
der Befehlsstellen im Gehäuse, folgende höchstmögliche Bestückpositionen:
● Gehäuse mit 2 Betätigungs- oder Meldeelementen ⇒ B
● Gehäuse mit 3 Betätigungs- oder Meldeelementen ⇒ C
● Gehäuse mit 4 Betätigungs- oder Meldeelementen ⇒ D
● Gehäuse mit 6 Betätigungs- oder Meldeelementen ⇒ F
Kontaktmodule können auf den Bestückpositionen 1 und/oder 2 und/oder 3 montiert werden,
LED-Module nur auf Bestückposition 3.

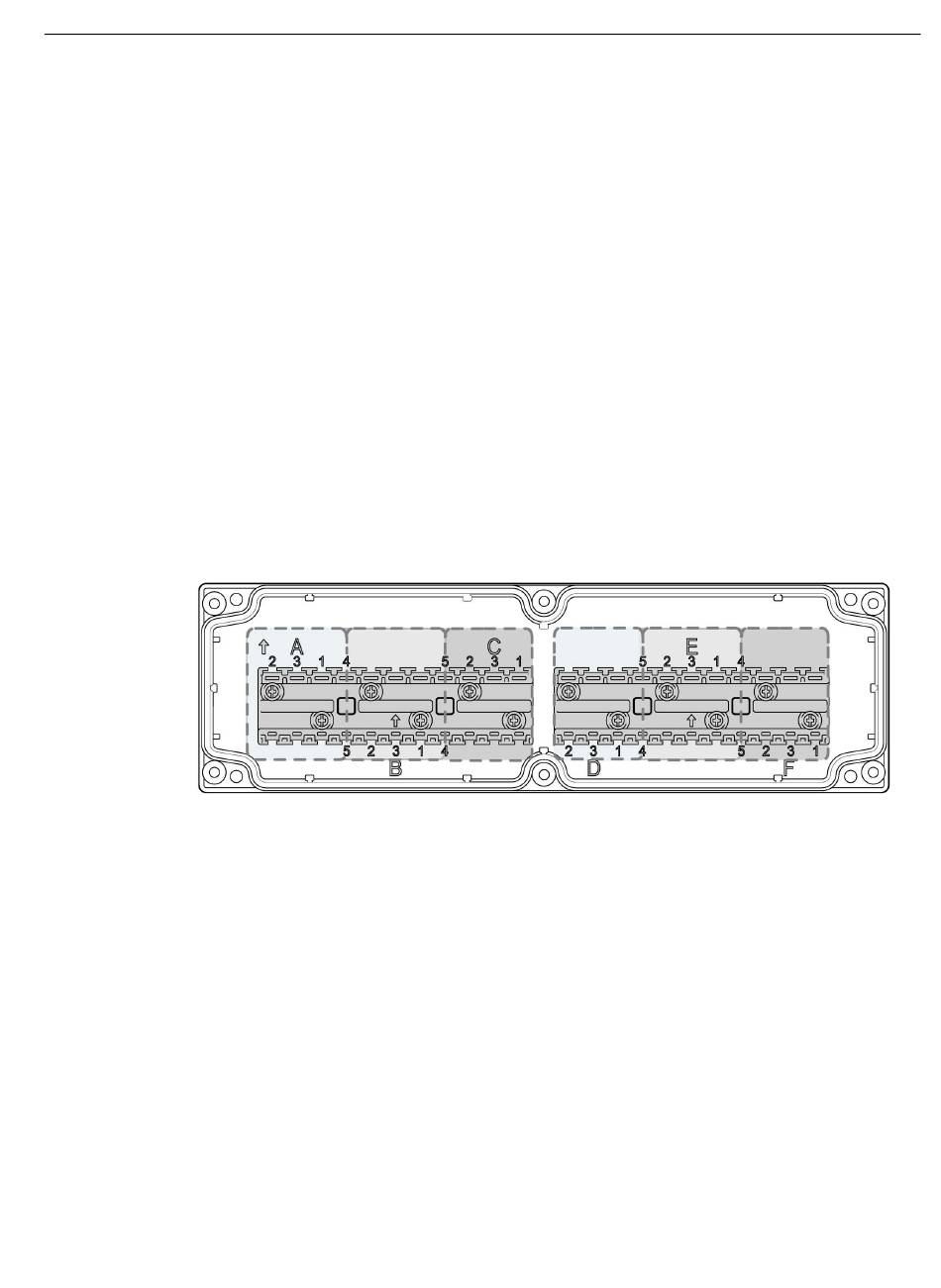

Bild 11-1
SIRIUS ACT Befehls- und Meldegeräte 3SU1
Systemhandbuch, 05/2019, A5E03457306010A/RS-AM/012
11.8 Montage und Demontage AS-Interface Module für Bodenbefestigung
Beschriftung für Bestückpositionen im Gehäuseboden bei Gehäusen mit 1 bis 6
Befehlsstellen
AS-Interface 3SU14
285
