Vorgehensweise

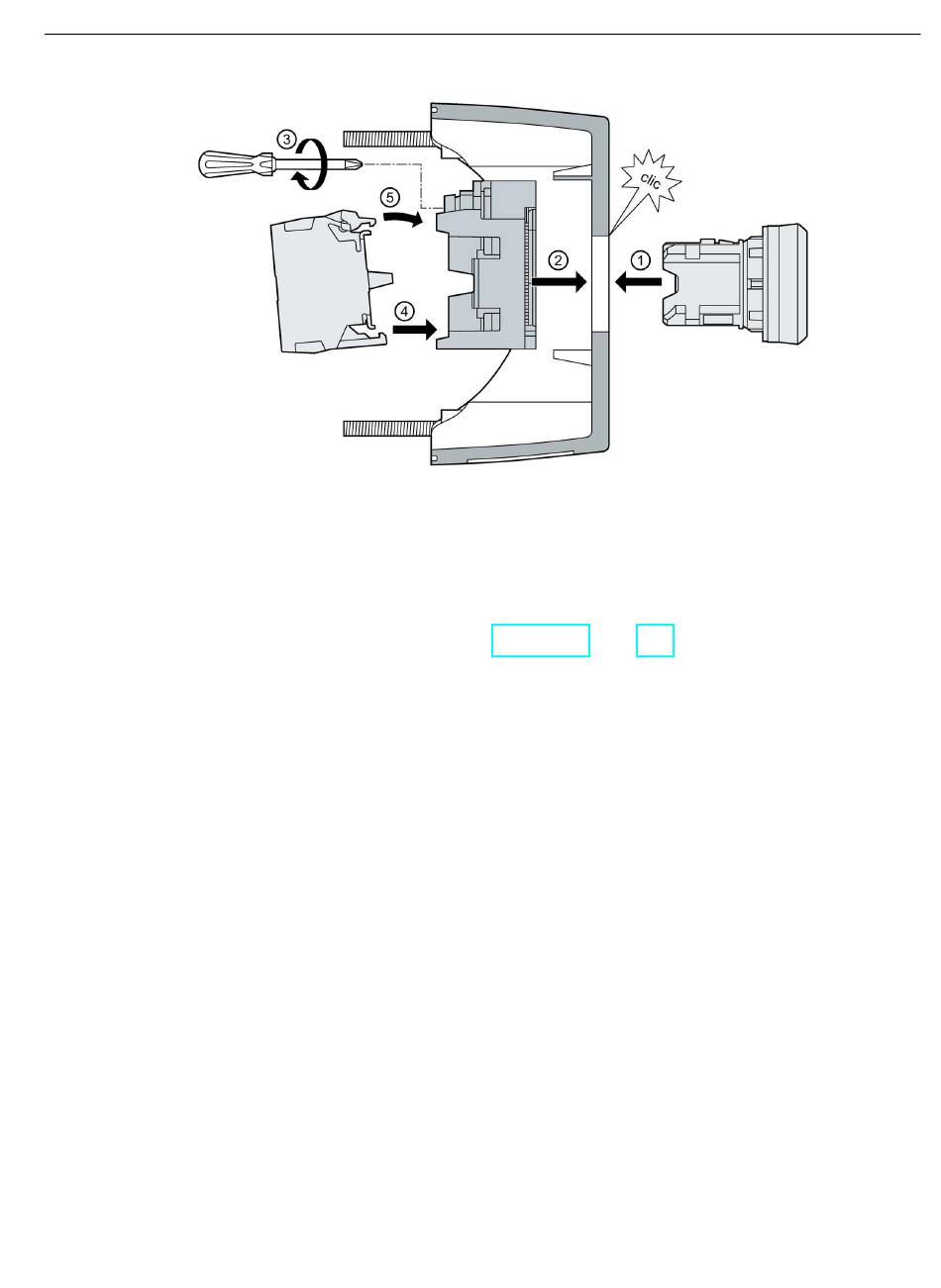

1. Stecken Sie das Betätigungs- oder Meldeelement von vorne durch die Einbauöffnung des
Gehäusedeckels.
2. Setzen Sie den Halter von hinten (Verdrahtungsseite) auf das Betätigungs- oder
Meldeelement auf und verrasten Sie diesen.
Vor dem endgültigen Anziehen und Sichern gegen Verdrehen muss die Einheit
ausgerichtet werden (siehe Kapitel "Ausrichten (Seite 121)").
3. Drehen Sie die Schraube am Halter, bis das Betätigungs- oder Meldeelement rüttelfest
und verdrehsicher sitzt (Schraubendreher gem. DIN ISO 8764-1-PZ1;
Anziehdrehmoment 1,0 ... 1,2 Nm).
4. Schnappen Sie das /die Kontaktmodul(e) von hinten auf den Halter. Dazu müssen Sie
erst die Module leicht nach unten angewinkelt von hinten auf den Halter aufstecken und
dann nach oben drücken
Falls erforderlich montieren Sie ein LED-Modul (E). Das LED-Modul können Sie auf dem
Halter nur in der Position 3/6 (Mittelposition) montieren.
SIRIUS ACT Befehls- und Meldegeräte 3SU1
Systemhandbuch, 05/2019, A5E03457306010A/RS-AM/012
10.1 Gehäuse für Betätigungselemente und Meldeelemente
⑤
bis das Modul spürbar am Halter verrastet.
Gehäuse 3SU18
243
