Module 3SU14
8.3 Anschließen
8.3.2
Elektronik-Module für ID Schlüsselschalter

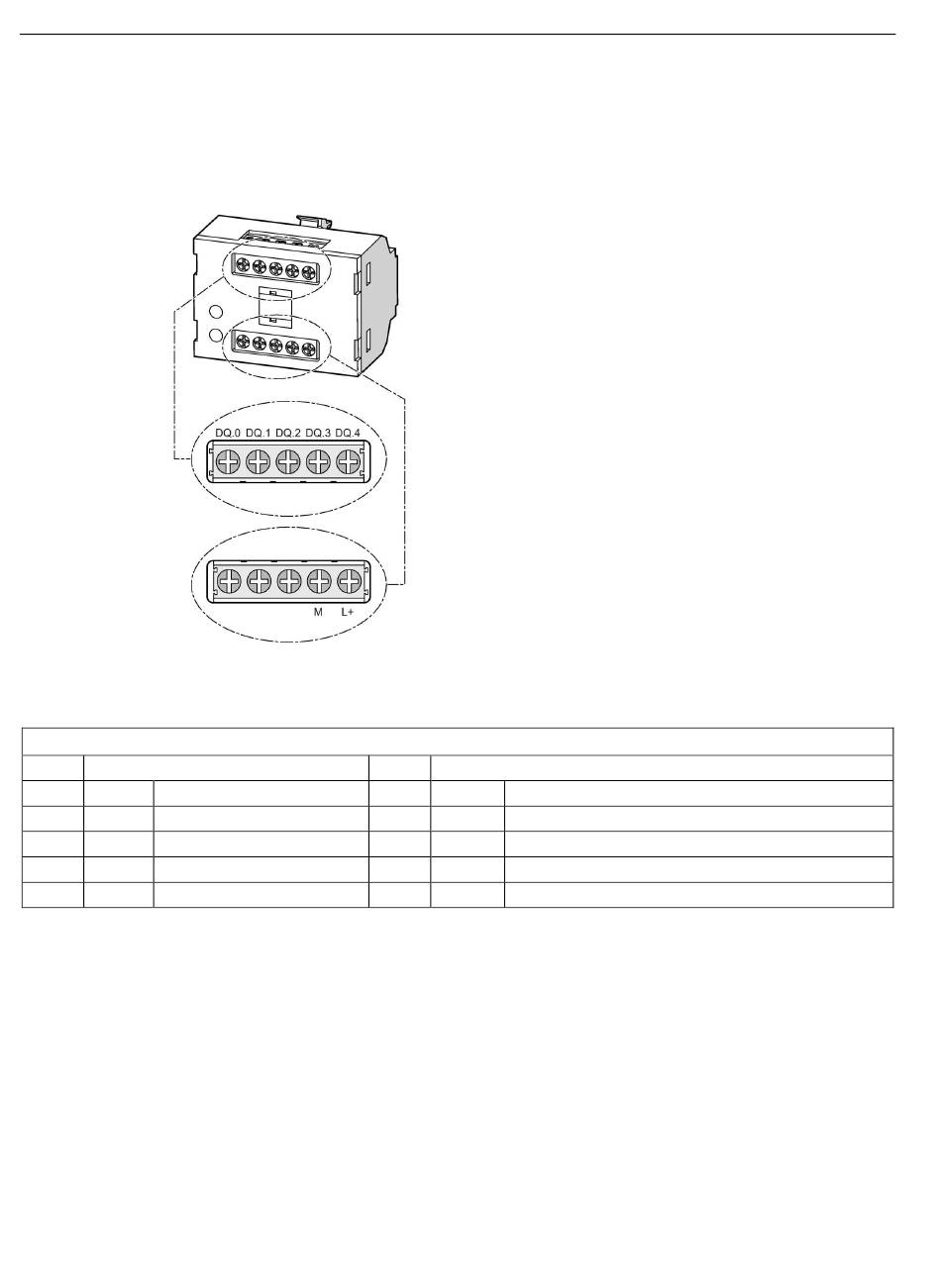

Elektronik-Modul für ID Schlüsselschalter 3SU1400-1GC10-1AA0
Klemmenbeschriftung
Klemmenbeschriftung
Pin
X1
1
DQ.0
Digitaler Ausgang
2
DQ.1
Digitaler Ausgang
3
DQ.2
Digitaler Ausgang
4
DQ.3
Digitaler Ausgang
5
DQ.4
Digitaler Ausgang
222
Pin
X2
6
—
—
7
—
—
8
—
—
9
M
Masse
10
L+
DC 24 V
Systemhandbuch, 05/2019, A5E03457306010A/RS-AM/012
SIRIUS ACT Befehls- und Meldegeräte 3SU1
