Steckposition der Module
Die Halter sind in Metall- oder Kunststoffausführung mit 3 oder 4 Steckpositionen für
Kontakt- oder LED-Module lieferbar.

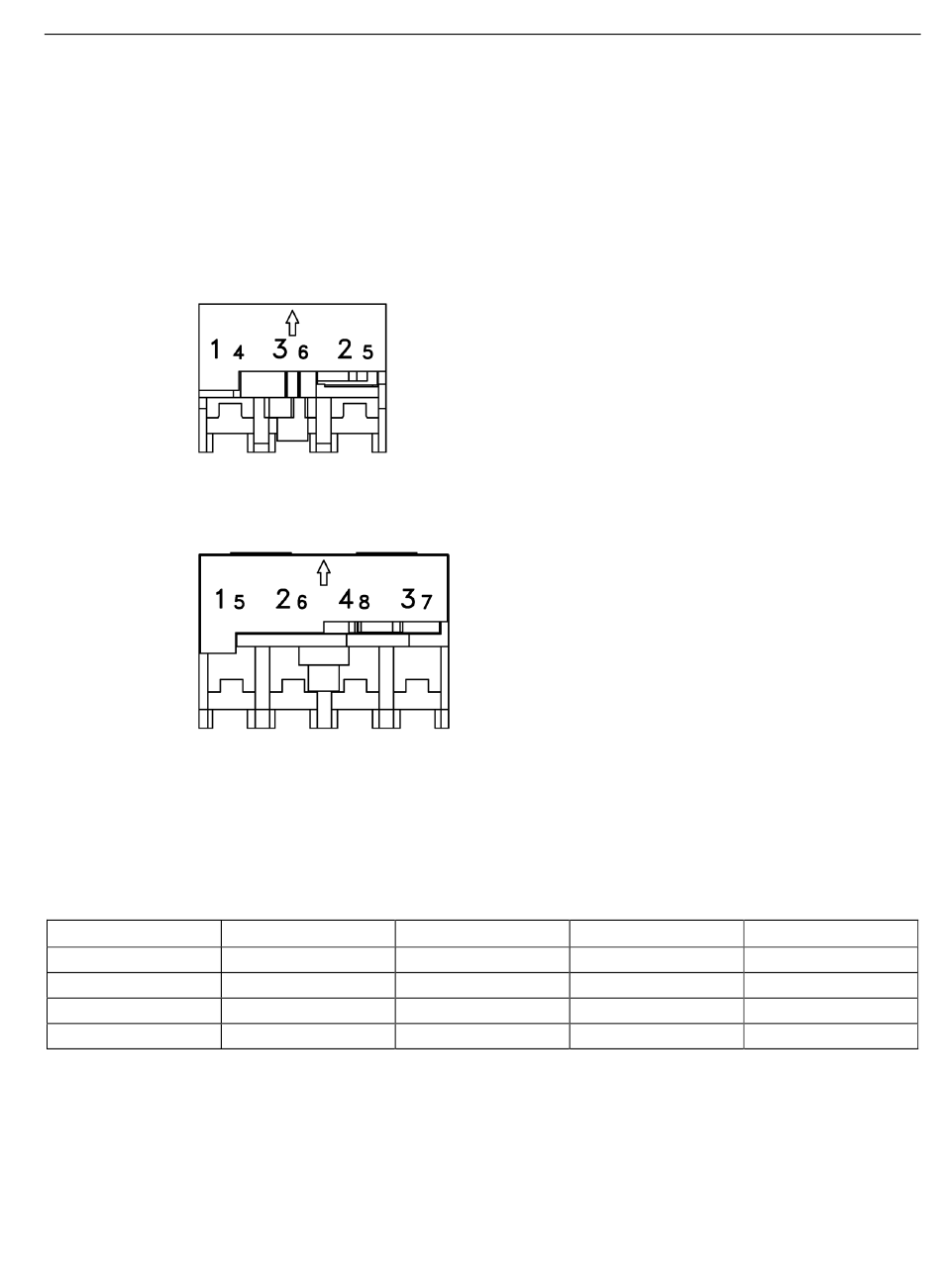

Die Steckpositionen der Module (Kontakt- oder LED-Module) sind oben auf dem Halter
angegeben. Die großen Ziffern kennzeichnen die Module, welche direkt auf dem Halter
aufgeschnappt sind. Die kleinen Ziffern geben die Position der gestapelten Module an.
Bild 9-1
Bild 9-2
Zuordnung der Halter zu den Betätigungs- und Meldeelementen
Bei der Zuordnung der Halter zu den Betätigungselementen und Meldeelementen gelten
folgende Prämissen:
Material Frontring
Kunststoff
Metall-Matt
Metall
Metall-Matt
SIRIUS ACT Befehls- und Meldegeräte 3SU1
Systemhandbuch, 05/2019, A5E03457306010A/RS-AM/012
Kennzeichnung der Steckpositionen auf dem 3-fach Halter
Kennzeichnung der Steckpositionen auf dem 4-fach Halter
Material Rosette
Bohrungsdurchmesser
Kunststoff
Kunststoff
Metall
Metall
Halter (Kunststoff)
22,5 mm
22,5 mm
22,5 mm
30,5 mm
Halter 3SU15
Halter (Metall)
✓
✓
✓
✓
---
✓
---
✓
9.1 Halter
227
