Instalación
Si el depósito de mate-
rias fecales queda por
debajo de la línea de
agua, montar aquí el
arco de ventilación
Tubo de desaireación
Válvula de mar
1" o 1½" DI
Filtro de desaireación

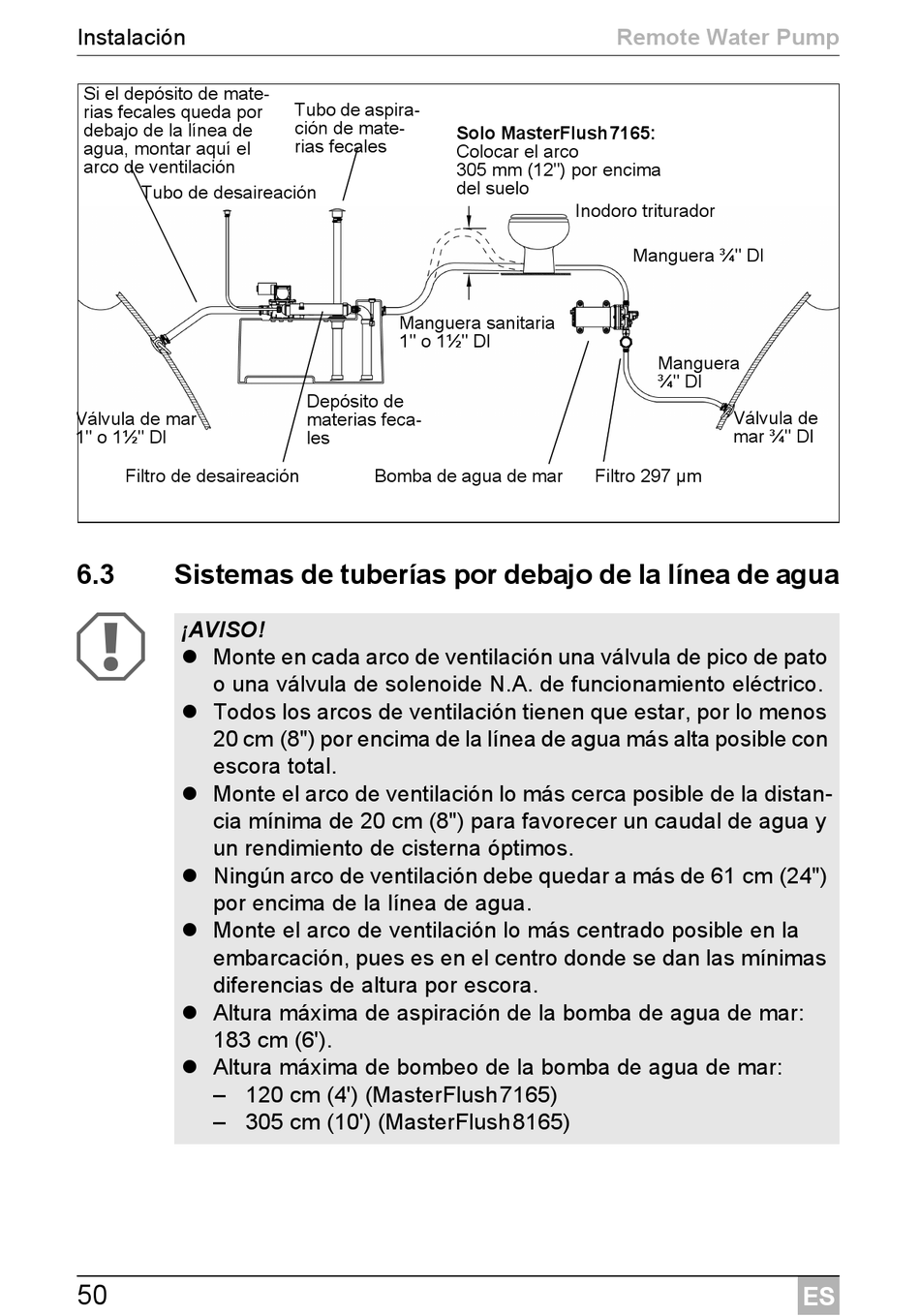

6.3 Sistemas de tuberías por debajo de la línea de agua
A
¡AVISO!
 Monte en cada arco de ventilación una válvula de pico de pato
o una válvula de solenoide N.A. de funcionamiento eléctrico.
 Todos los arcos de ventilación tienen que estar, por lo menos
20 cm (8") por encima de la línea de agua más alta posible con
escora total.
 Monte el arco de ventilación lo más cerca posible de la distan-
cia mínima de 20 cm (8") para favorecer un caudal de agua y
un rendimiento de cisterna óptimos.
 Ningún arco de ventilación debe quedar a más de 61 cm (24")
por encima de la línea de agua.
 Monte el arco de ventilación lo más centrado posible en la
embarcación, pues es en el centro donde se dan las mínimas
diferencias de altura por escora.
 Altura máxima de aspiración de la bomba de agua de mar:
183 cm (6').
 Altura máxima de bombeo de la bomba de agua de mar:
– 120 cm (4') (MasterFlush7165)
– 305 cm (10') (MasterFlush8165)
50
Tubo de aspira-
ción de mate-
Solo MasterFlush7165:
rias fecales
Colocar el arco
305 mm (12") por encima
del suelo
Manguera sanitaria
1" o 1½" DI
Depósito de
materias feca-
les
Bomba de agua de mar
Remote Water Pump
Inodoro triturador
Manguera ¾" DI
Manguera
¾" DI
Válvula de
mar ¾" DI
Filtro 297 µm
ES
