INsTALLATIoN
Elektrischer Anschluss

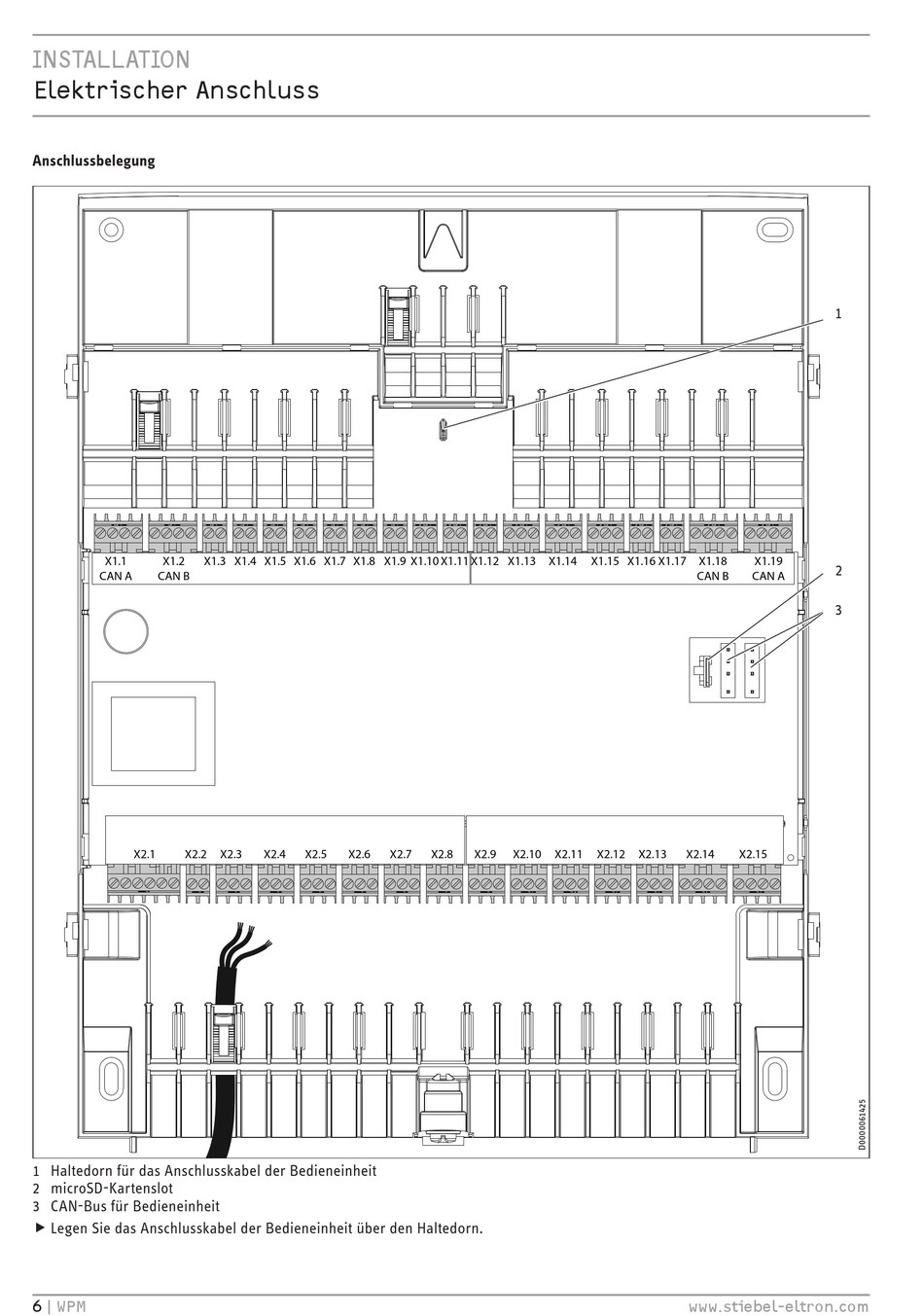

Anschlussbelegung
X1.1 X1.2 X1.3 X1.4 X1.5 X1.6 X1.7 X1.8 X1.9 X1.10 X1.11
CAN A CAN B
X2.1 X2.2
1 Haltedorn für das Anschlusskabel der Bedieneinheit
2 microSD-Kartenslot
3 CAN-Bus für Bedieneinheit
f Legen Sie das Anschlusskabel der Bedieneinheit über den Haltedorn. f
6 | WPM
X2.3 X2.4 X2.5 X2.6 X2.7
X1.12 X1.13 X1.14 X1.15
X2.8 X2.9 X2.10 X2.11 X2.12
X1.16 X1.17 X1.18 X1.19
CAN B CAN A
X2.13 X2.14 X2.15
www.stiebel-eltron.com
1
2
3
