Installation
1.2.3 Montage Baugruppenträger CM-2844
Der Baugruppenträger CM-2844 wird als Set mit Rückwandabdeckung und Kabelzugentlas-
tung ausgeliefert.
Gehen Sie wie folgt vor:
•
nehmen Sie Rückwandabdeckung vom Baugruppenträger ab
•

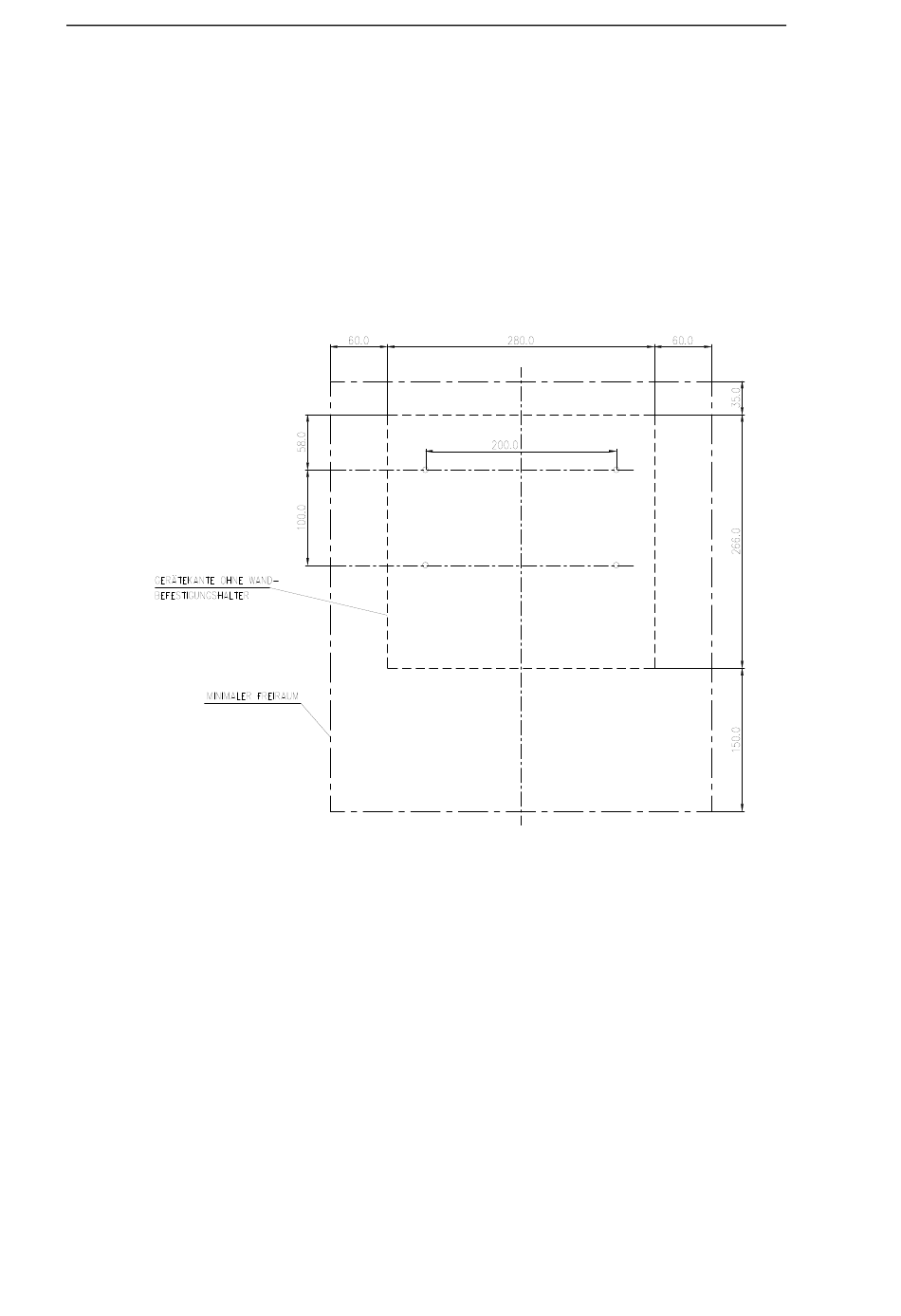

zeichnen Sie gemäß beiliegendem Bohrplan (DC2-000-1) die Bohrlöcher für die Rück-
wandabdeckung an der Rückwand des Schrankes an
•
bohren Sie die Löcher gemäß den Angaben auf dem Bohrplan
