Werkzeug CAEx plus

Das Werkzeug "CAEx plus" stellt verschiedene Editoren und Standard-Bibliotheken für die
Erstellung der Steuer- und Regelfunktionen zur Verfügung.
Die verfahrenstechnischen Funktionen einer Anlage werden mit dem Funktionsplan-Editor
(FBS-Editor) erstellt. Ein Funktionsplan entsteht dabei durch das Verschalten von
•
vordefinierten Funktionen und Funktionsbausteinen (CAEx plus Standardbibliothek)
•
vom Anwender definierbaren Funktionen und Funktionsbausteinen

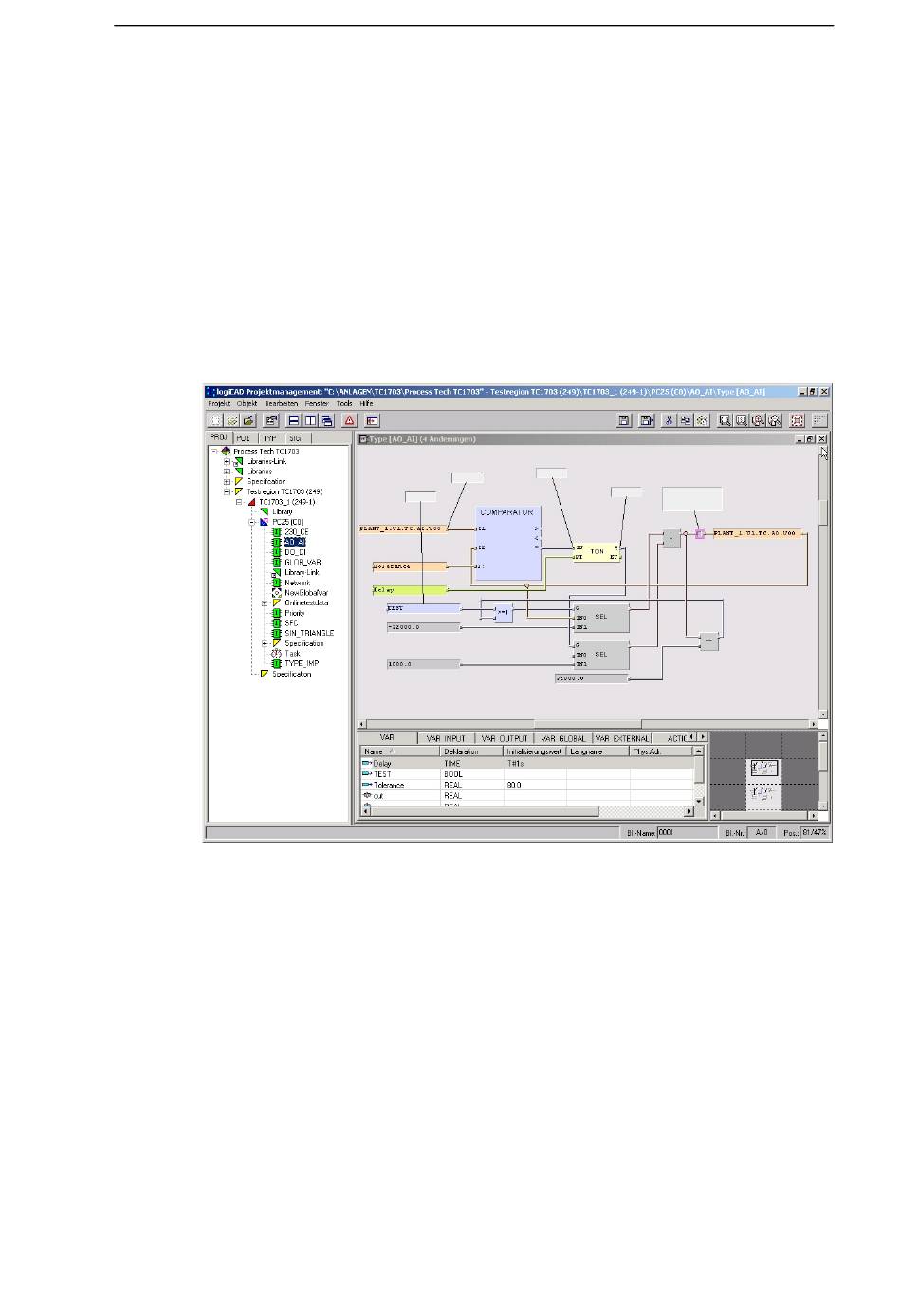

Funktionsplan-Editor (Beispiel)
Die Beschreibung des Editors finden Sie in der CAEx plus Online-Hilfe, Kapitel "Editoren".
Ergänzende Informationen finden Sie in der SICAM TOOLBOX II Online-Hilfe, Kapitel
"CAEx plus".
Die wichtigsten Kenngrößen (Grenzen) für die Erstellung der Steuer- und Regelfunktionen fin-
den Sie in der SICAM AK 3 Systembeschreibung, Kapitel "Technische Daten der Module",
Abschnitt "Steuerkopfmodul".
Die technischen Details zur Bearbeitung der Steuer- und Regelfunktion und ihrer Teilfunktio-
nen finden Sie im Handbuch SICAM RTUs Gemeinsame Funktionen System und Basissyste-
melemente, Kapitel "Automatisierung", Abschnitt "Anwenderprogramm","Funktionsplan".
