Systembestandteile
2.7.2.1

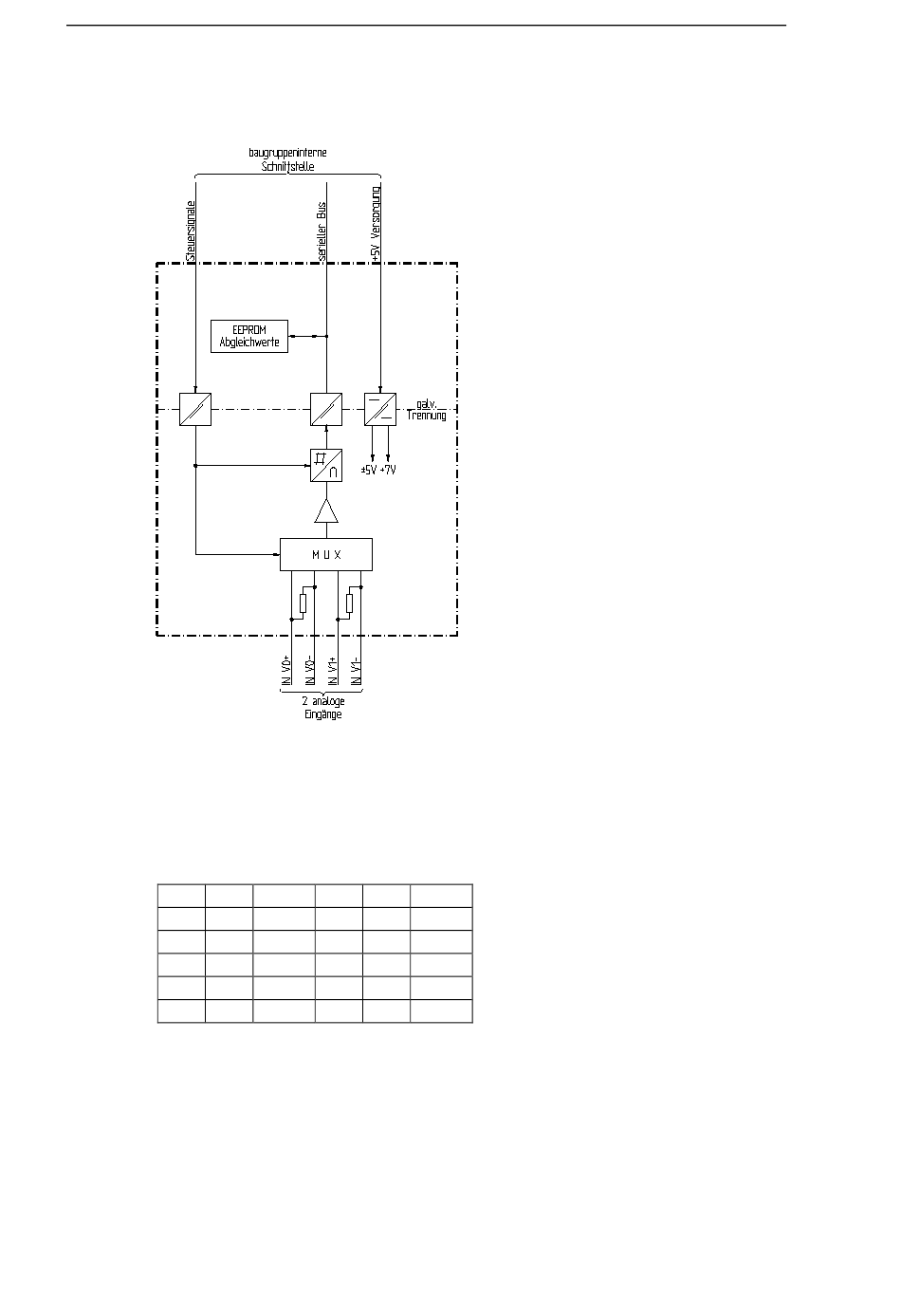

Blockschaltbild

2.7.2.2 Übergabestecker zur Trägerbaugruppe
Der Übergabestecker ist wie folgt belegt:
Punkt Alias
1 I/O 0
3 I/O 2
5
7 I/O 4
9 I/O 6
Die Abkürzungen haben folgende Bedeutung:
IN V0+, IN V0- = Analogeingang 0
IN V1+, IN V1- = Analogeingang 1
150
Signal Punkt Alias Signal
IN V0+ 2 I/O 1 IN V0-
4 I/O 3
6
IN V1+ 8 I/O 5 IN V1-
10 I/O 7
