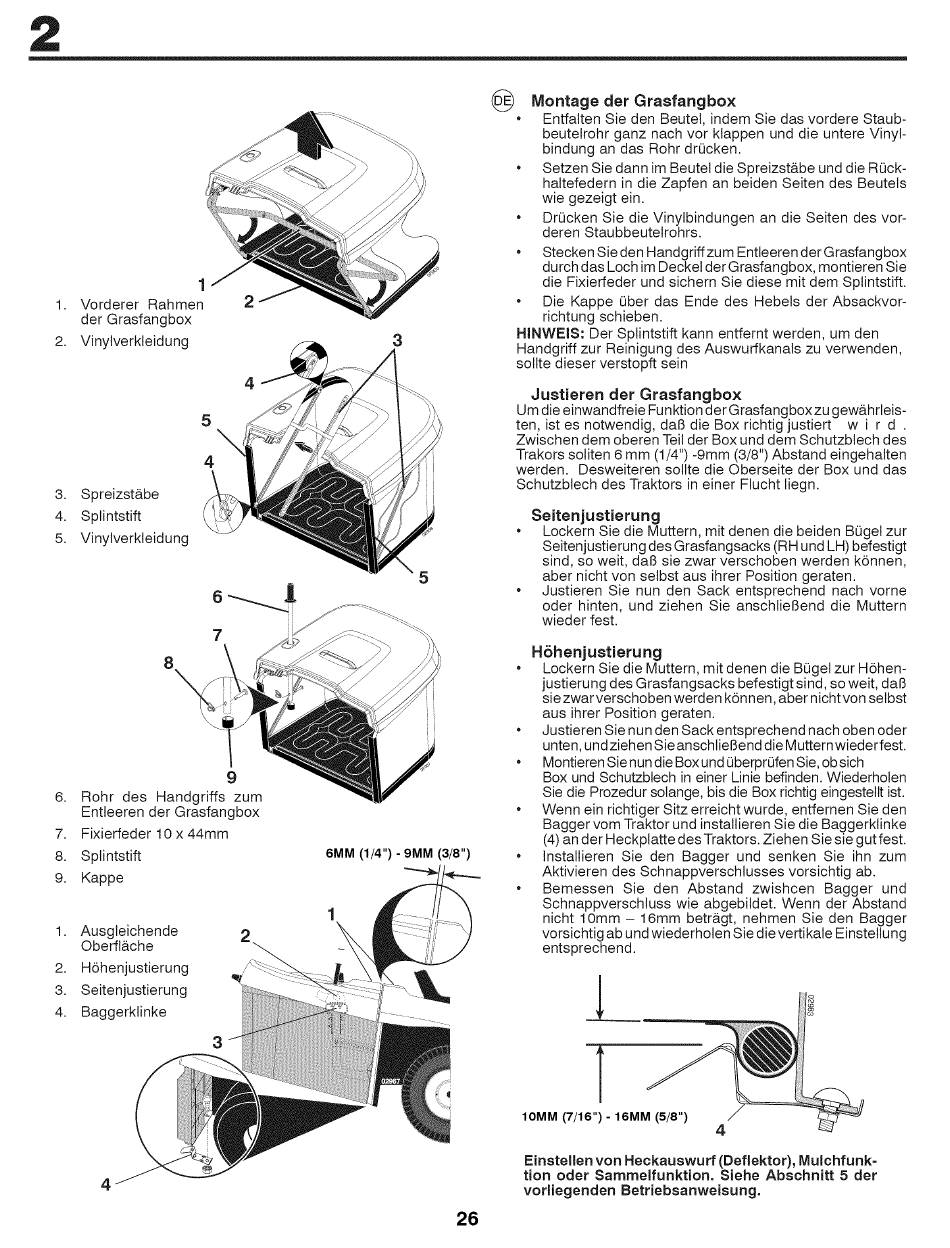

Montage
der Grasfangbox
Entfatten Sie den Beutet, indem Sie das vordere Staub-
beutetrohr ganz nach vor ktappen und die untere Vinyl-
bindung an das Rohr dr_Jcken.
•
Setzen Sie dann im Beutel die Spreizst&be und die ROck-
haltefedern in die Zapfen an beiden Seiten des Beutets
wie gezeigt ein.
•
DrOcken Sie die Vinytbindungen
an die Seiten des vor-
deren Staubbeutelrohrs.
•
Stecken Sie den Handgriff zum Entleeren der Grasfangbox
durch das Loch im Decket der Grasfangbox, montieren Sie
die Fixierfeder und sichern Sie diese mit dem Sptintstift.
•
Die Kappe 0ber das Ende des Hebets der Absackvor-
richtung schieben.
HINWEIS: Der Splintstift kann entfernt werden, um den
Handgriff zur Reinigung des Auswurfkanals
zu verwenden,
sollte dieser verstopft sein
Juatieren
tier Grasfangbox
Um die einwandfreie Funktion der Grasfangboxzu gew&hrleis-
ten, ist es notwendig, dab die Box richtig justiert
w i r d .
Zwischen dem oberen Teil der Box und dem Schutzbtech des
Trakors soliten 6 mm (1/4") -9mm (3/8") Abstand eingehalten
werden.
Desweiteren sotlte die Oberseite der Box und das
Schutzbtech des Traktors in einer Flucht liegn.
Seitenjustierung
•
Lockern Sie die Muttern, mit denen die beiden BOgel zur
Seitenjustierung des Grasfangsacks (RH und LH) befestigt
sind, so weit, dab sie zwar verschoben werden k6nnen,
aber nicht von selbst aus ihrer Position geraten.
•
Justieren Sie nun den Sack entsprechend
nach vorne
oder hinten, und ziehen Sie anschtieBend
die Muttern
wieder fest.
H6henjustierung
•
Lockern Sie die Muttern, mit denen die B%el zur H6hen
justierung des Grasfangsacks
befestigt sind, so weit, dab
sie zwarverschoben
werden k6nnen, aber nicht yon setbst
aus ihrer Position geraten
•
Justieren Sie nun den Sack entsprechend nach oben oder
unten, und ziehen Sie anschtieBend die Muttern wieder fest
•
Montieren Sie nun die Box und Oberpr0fen Sie, ob sich
Box und Schutzblech in einer Linie befinden Wiederhoten
Sie die Prozedur solange, bis die Box richtig eingestellt ist
•
Wenn ein richtiger Sitz erreicht wurde, entfernen Sie den
Bagger vom Traktor und installieren Sie die Baggerklinke
(4) an der Heckplatte des Traktors Ziehen Sie sie gut fest
•
Installieren Sie den Bagger und senken Sie ihn zum
Aktivieren des Schnappverschtusses
vorsichtig ab.
•
Bemessen
Sie den Abstand
zwishcen
Bagger
und
Schnappverschtuss
wie abgebildet. Wenn der Abstand
nicht 10mm - 16mm betr>, nehmen Sie den Bagger
vorsichtig ab und wiederholen Sie die vertikale Einstetlung
entsprechend.
B
T
IOMM
(7/16")
- 16MM
(5/8")
4
4
Einstellen von Heckauswurf
(Deflektor), Mulchfunk-
tion oder Sammelfunktion.
Siehe Abschnitt
5 der
vorliegenden
Betriebsanweisung,
