2. INSTALLAZIONE DEL KIT VENTILAZIONE PRIMA
DEL POSIZIONAMENTO DEL MONOBLOCCO
Per l'installazione procedere come segue:
prevedere nelle vicinanze del monoblocco una presa di corrente elettrica.
Togliere un dado per vite dalla flangia del ventilatore, predisporre il ventilatore nella parte inferiore del
monoblocco, fissare il tutto con i dadi e le rondelle appena tolte.
Nei modelli 400, 500, 510, 555, 650, 2010 le viti per il fissaggio del Kit ventilazione sono predisposte nella
parte inferiore del monoblocco: preparare il ventilatore togliendo le viti e i dadi, fissarlo al monoblocco
inserendo tra i due elementi i supporti antivibramento in silicone utilizzando una delle viti per fissare il terminale
ad occhiello del filo giallo-verde di messa a terra.

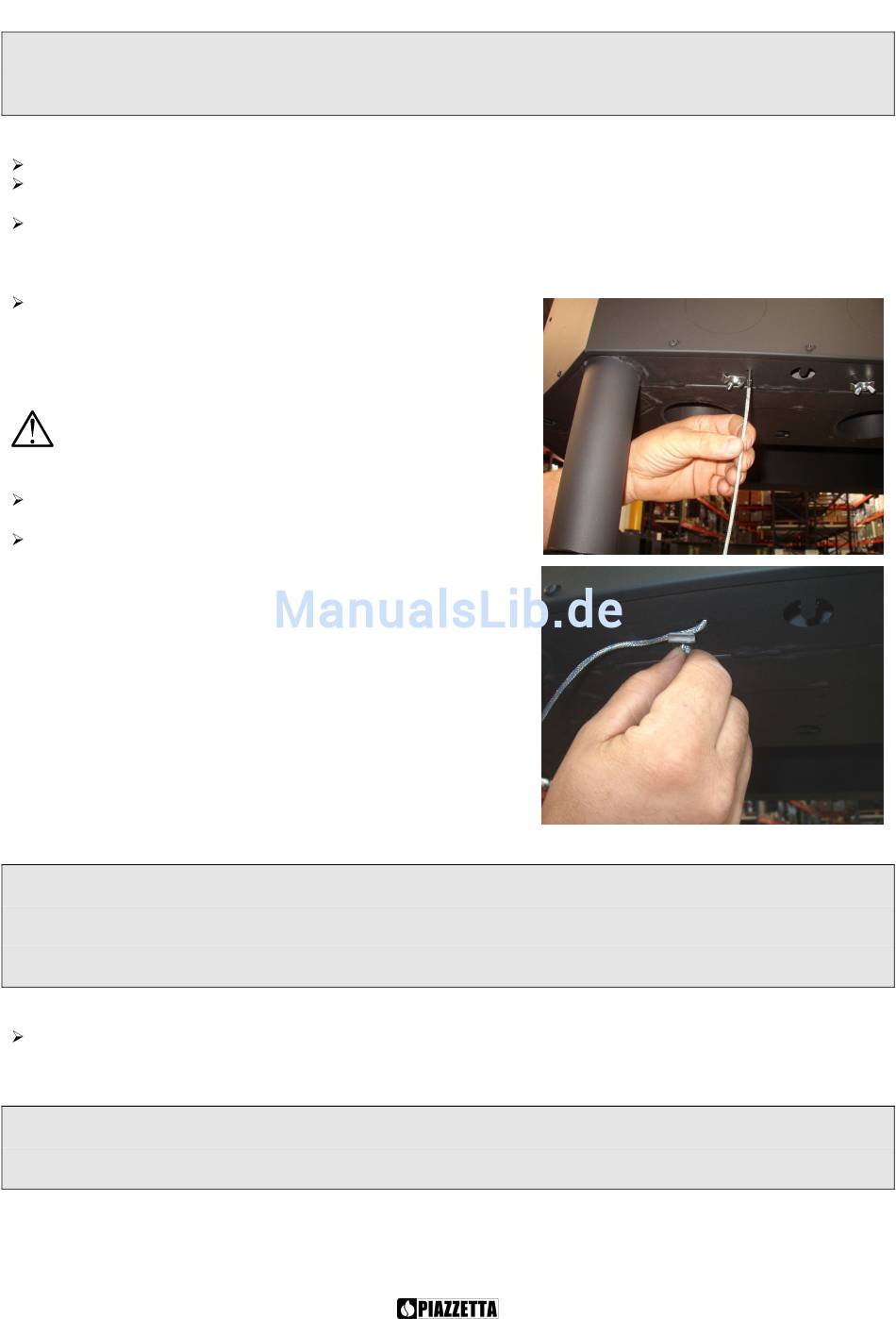

Svitare la vite ad alette della staffa reggisonda che si trova sul
fondo del monoblocco, inserire il bulbo della sonda PT per circa
30 cm nel tubo porta-sonda presente nella parte posteriore del
camino, fissare la sonda con la staffa e avvitare il tutto; nel
modello 510 far passare la sonda nello spazio tra la flangia del
ventilatore e il fondo del monoblocco.
Nel caso in cui il prodotto disponga di due motori (es.
mod.600) l'operazione va ripetuta due volte.
Inserire la spina della scatola comando nella presa di corrente
a 220V da voi precedentemente predisposta.
Proseguire con l'allacciamento dei tubi uscita aria calda dal
ventilatore alle bocchette. Il ventilatore è dotato di un raccordo
a Y a cui si possono collegare fino a quattro bocchette creando
uno sdoppiamento della linea con appositi "elementi ad Y ".
Nel caso si volesse condurre l'aria anche in ambienti adiacenti
scegliere il percorso più breve limitando così le dispersioni di
calore. Si raccomanda quindi di non far compiere al tubo flessibile
percorsi troppo lunghi e di isolarlo nel modo migliore.(Vedere le
istruzioni allegate al monoblocco)
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi flessibili ø75, le
bocchette per l'uscita dell'aria, gli "elementi ad Y" e le fascette
stringitubo per il montaggio.
N.B. Si raccomanda di tenere la scatola radiocomando distante da
fonti di calore quali, per esempio, tubi di convogliamento aria calda
o parti metalliche che si possono riscaldare.
3. INSTALLAZIONE DEL KIT VENTILAZIONE DOPO IL
POSIZIONAMENTO DEL MONOBLOCCO E DEL
Per l'installazione procedere come segue:
togliere il piano fuoco, il cassetto cenere e, con l'ausilio di un cacciavite, la protezione inferiore levando le viti di
fissaggio. Quindi procedere come ai punti citati del paragrafo precedente.
4. RAFFREDDAMENTO DEL VENTILATORE E DELLA
Il raffreddamento del ventilatore avviene attraverso la presa d'aria esterna quando questa è posizionata nella zona
retrostante o sotto il monoblocco. Quando la suddetta presa d'aria non c'è, il raffreddamento è affidato all'aria
ambiente ed è necessario praticare nella parete inferiore del rivestimento un'apertura di almeno 120 cm².
RIVESTIMENTO
SCATOLA RADIOCOMANDO
