Stromlauftplan - Piazzetta MULTIFUOCO 2003 Einbau- Und Bedeienungsanleitung

ERDE FÜR ANSCHLUSS
AN DEN HEIZEINSATZ
M
TEMPERATURMESSFÜHLER
A Gebläse
B Klemme
C Funksteuerung
D Klemme für Messfühler
E Temperaturmessfühler Typ PT
F Stromkabel
G Erdungsdraht
ACHTUNG ! ALLE TÄTIGKEITEN DÜRFEN NUR BEI HERAUSGEZOGENEM STECKER
UND VON FACHKRÄFTEN AUSGEFÜHRT WERDEN.

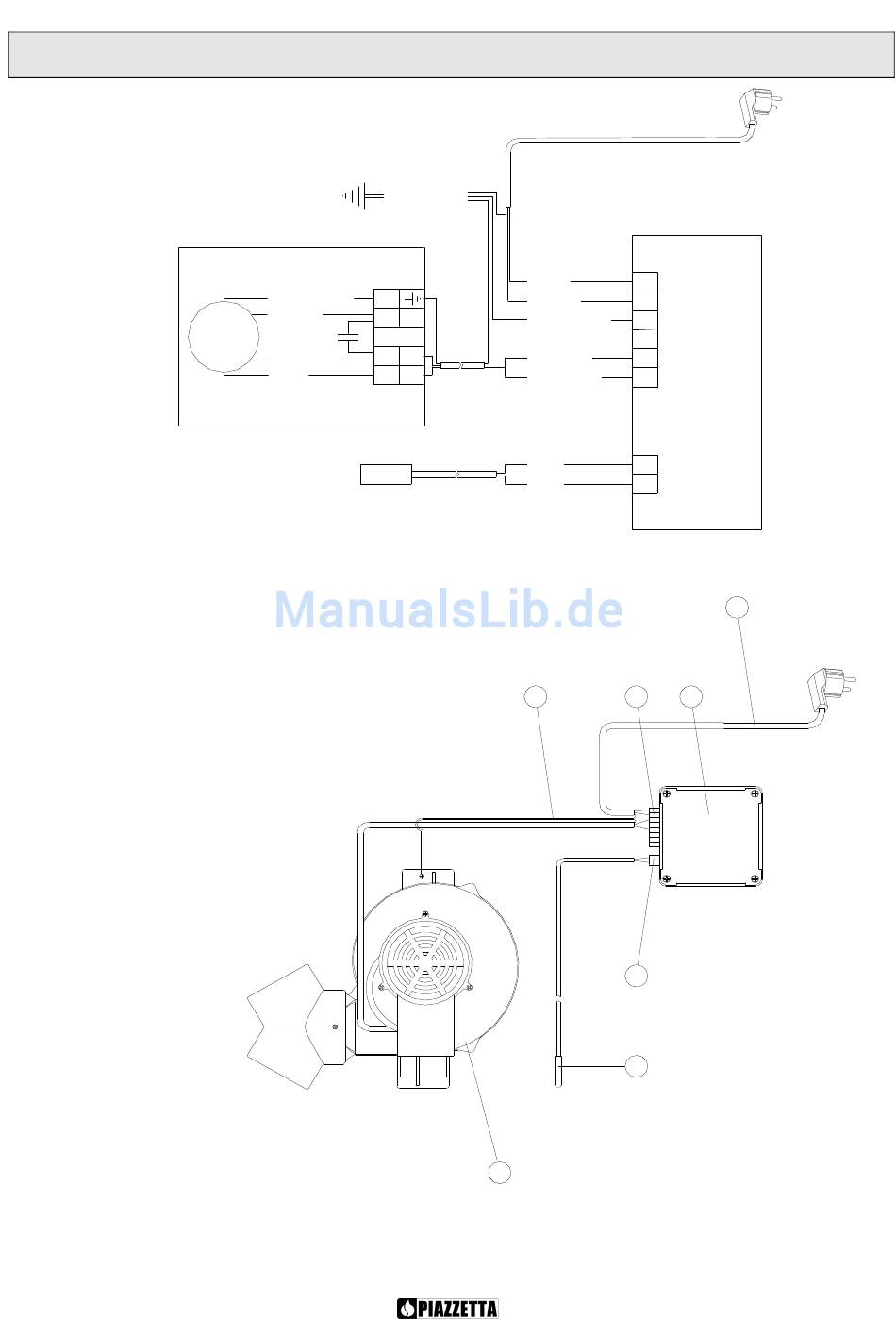

8. STROMLAUFTPLAN

GELB-GRÜN
GELB-GRÜN
BRAUN
SCHWARZ N
BLAU L
GEBLÄSE
FUNKSTEUERUNG
BLAU 1
2
BRAUN
GELB-GRÜN 3
4
BLAU (N) 5
BRAUN (L) 6
ROT 1
ROT 2
G B
D
E
A
6-POLIGE
KLEMM
2-POLIGE
KLEMM
F
C
21
