E

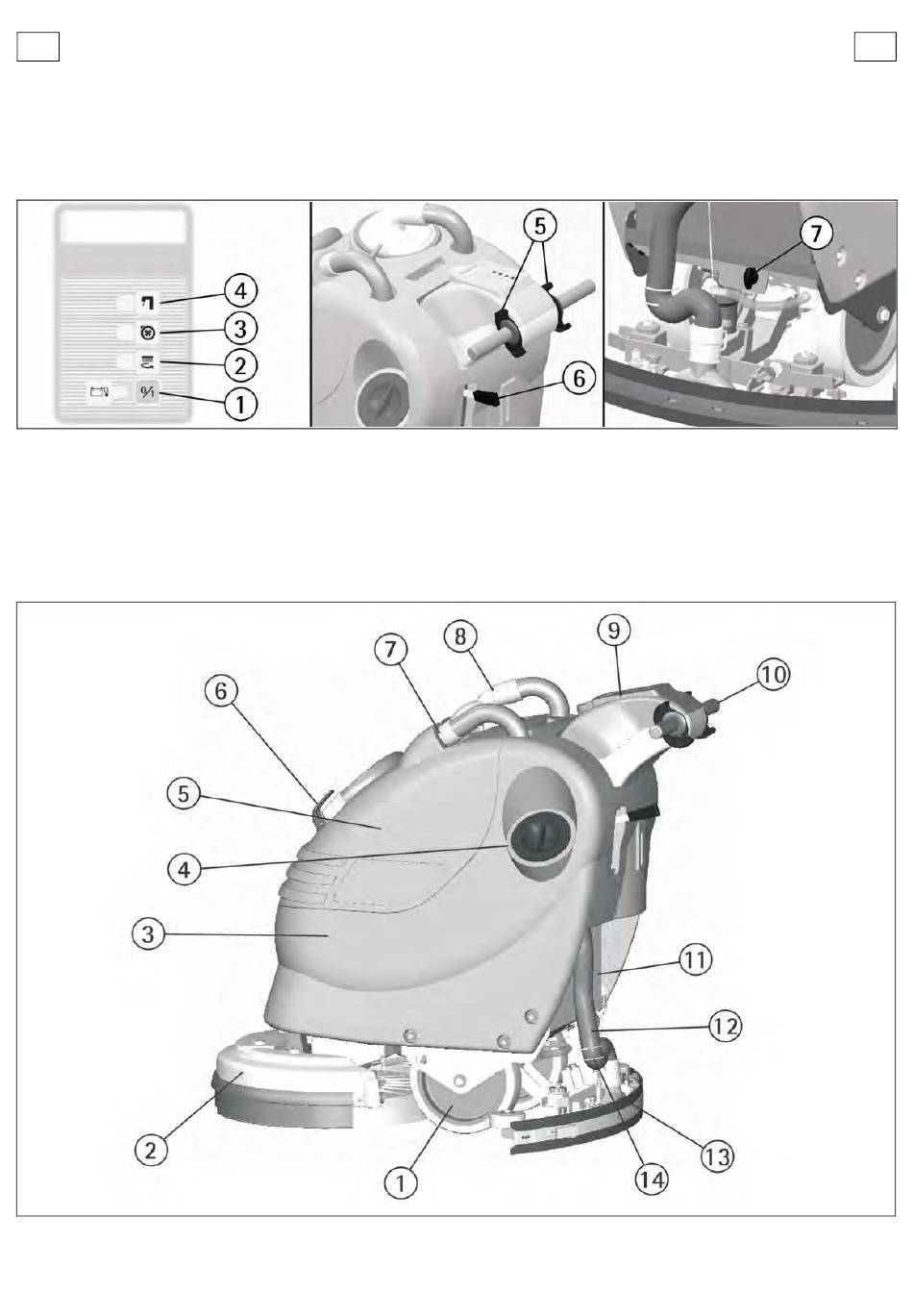

LEYENDA TABLERO DE INSTRUMENTOS Y MANDOS

1. INTERRUPTOR GENERAL Y TESTIGO
2. INTERRUPTOR MOTOR DEL CEPILLO Y TESTIGO
3. INTERRUPTOR MOTOR DE ASPIRACIÓN Y TESTIGO
4. INTERRUPTOR ELECTROVÁLVULA Y TESTIGO
LEYENDA MÁQUINA
1. RUEDAS
2. GRUPO BANCADA DEL CEPILLO
3. DEPÓSITO DE SOLUCIÓN
4. TAPA DE CARGA SOLUCIÓN DETERGENTE
5. DEPÓSITO DE RECUPERACIÓN
6. TAPÓN DE DESCARGA DEPÓSITO DE RECUPERACIÓN
7. ASIENTO ENTRADA TUBO BOQUILLA DE SECADO
5. PALANCAS PRESENCIA HOMBRE
6. PALANCA ELEVADORA BOQUILLA DE SECADO
7. POMO GRIFO
8. TAPA ASPIRACIÓN
9. TABLERO DE INSTRUMENTOS
10. MANILLARES
11. BATERÍAS
12. TUBO BOQUILLA DE SECADO
13. GRUPO BOQUILLA DE SECADO
14. RESORTE GUIA TUBO BOQUILLA DE SECADO
52
