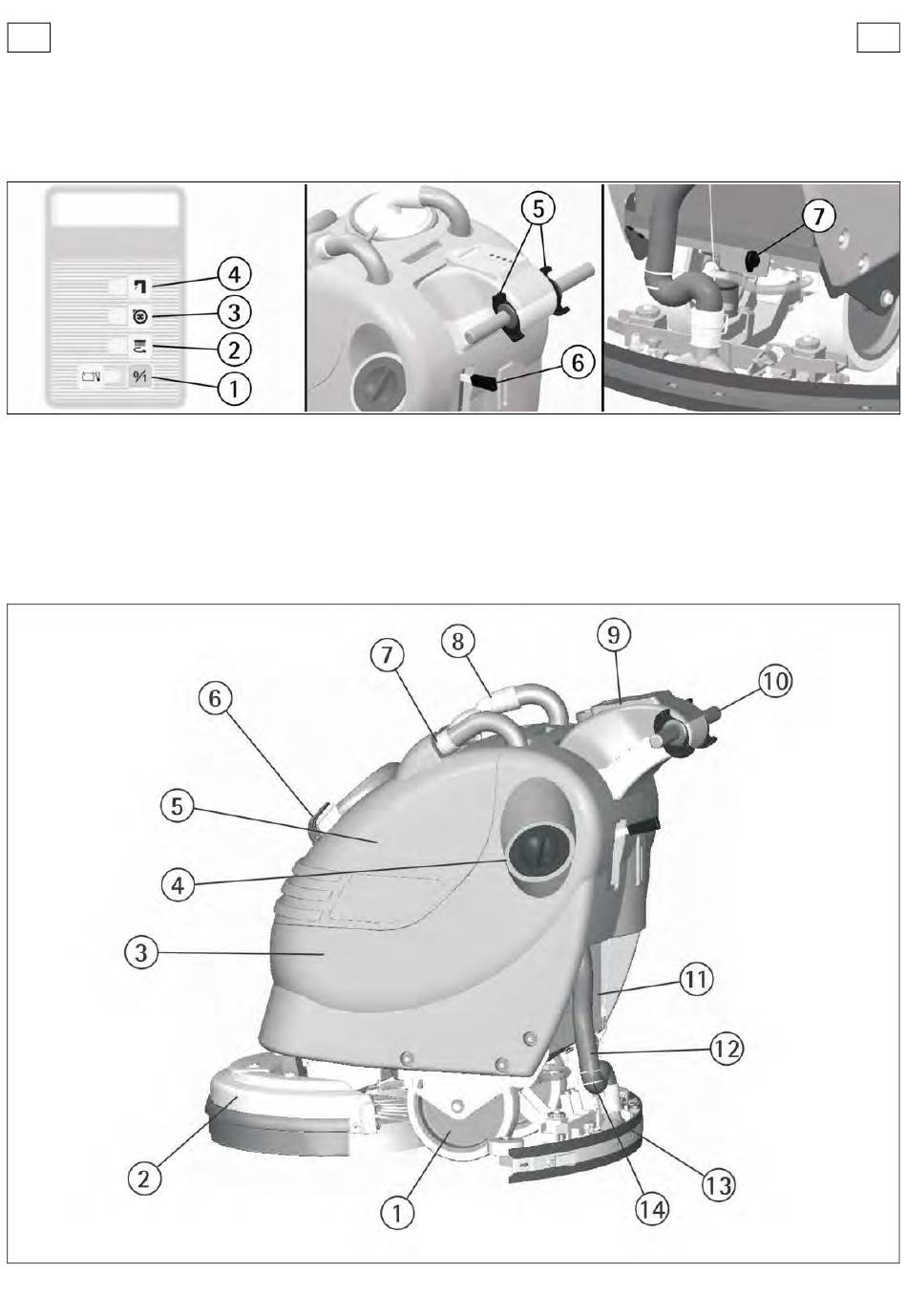

LEGENDA CRUSCOTTO E COMANDI

1. INTERRUTTORE GENERALE E RELATIVA SPIA
2. INTERRUTTORE MOTORE SPAZZOLA E RELATIVA SPIA
3. INTERRUTTORE MOTORE ASPIRAZIONE E RELATIVA SPIA
4. INTERRUTTORE ELETTROVALVOLA E RELATIVA SPIA

LEGENDA MACCHINA

1. RUOTE
2. GRUPPO BASAMENTO SPAZZOLA
3. SERBATOIO SOLUZIONE
4. TAPPO CARICO SOLUZIONE DETERGENTE
5. SERBATOIO RECUPERO
6. TAPPO SCARICO SERBATOIO RECUPERO
7. SEDE INGRESSO TUBO TERGIPAVIMENTO
5. LEVE PRESENZA UOMO
6. LEVA SOLLEVAMENTO TERGIPAVIMENTO
7. POMELLO RUBINETTO
8. COPERCHIO ASPIRAZIONE
9. CRUSCOTTO
10. IMPUGNATURA
11. BATTERIE
12. TUBO TERGIPAVIMENTO
13. GRUPPO TERGIPAVIMENTO
14. MOLLA GUIDA TUBO TERGIPAVIMENTO
