F

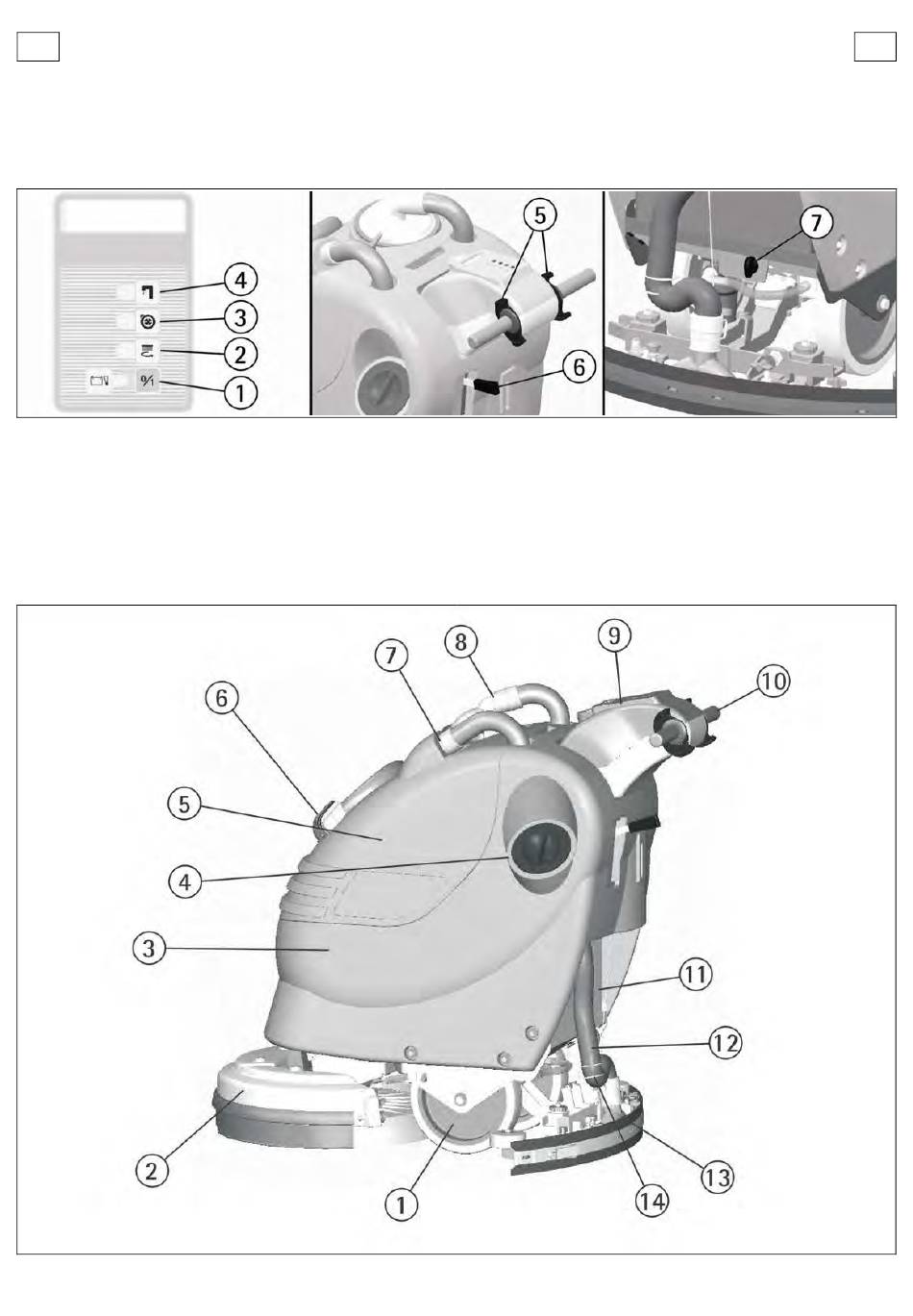

LEGENDE TABLEAU DE BORD ET CONTROLES

1. INTERRUPTEUR GENERAL ET TEMOIN DE SIGNALISATION CORRESPONDANT
2. INTERRUPTEUR MOTEUR DE LA BROSSE ET TEMOIN CORRESPONDANT
3. INTERRUPTEUR MOTEUR D'ASPIRATION ET TEMOIN CORRESPONDANT
4. INTERRUPTEUR ELECTROVANNE ET TEMOIN CORRESPONDANT

LEGENDE MACHINE

1. ROUES
2. GROUPE D'EMBASE DE LA BROSSE
3. RESERVOIR DE SOLUTION
4. BOUCHON REMPLISSAGE SOLUTION DETERGENTE
5. RESERVOIR DE RECUPERATION
6. BOUCHON DE VIDANGE RESERVOIR DE RECUPERATION
7. LOGEMENT D'ENTREE TUYAU DE SUCEUR
5. LEVIERS PRESENCE HOMME
6. LEVIER DE RELEVAGE SUCEUR
7. POMMEAU ROBINET
8. COUVERCLE D'ASPIRATION
9. TABLEAU DE BORD
10. POIGNEES DE TIMON
11. BATTERIES
12. TUYAU DU SUCEUR
13. ENSEMBLE DE SUCEUR
14. RESSORT GUIDE TUYAU DE SUCEUR
