"+ 12V" Power Eingangs-Terminal; Lautsprecher Ausgangs-Terminal - Spectron SP-A1500D Bedienungsanleitung

POWER
PROTECT
REMOTE
CONTROL
1 2 3
POWER INPUT
GND
10 11

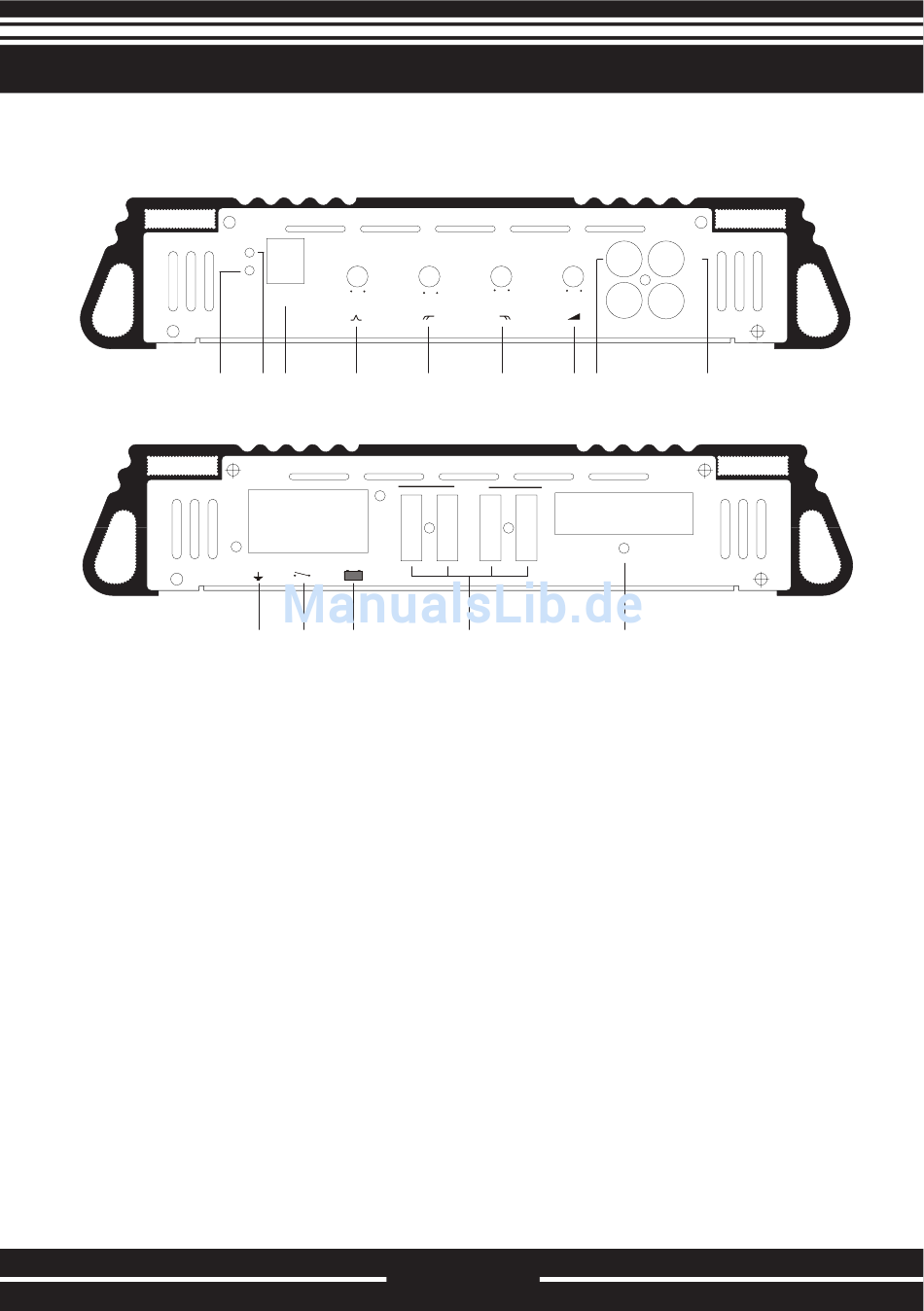

10 „GND" POWER EINGANGS-TERMINAL
Anschlussterminal für das Massekabel von der Chassis-Masse des Fahrzeuges
11 „REM" EINGANGS-TERMINAL
Anschlussterminal für das 12V Schaltsignal vom Headunit, welches die Endstufe
ein- oder ausschaltet
12 „+ 12V" POWER EINGANGS-TERMINAL
Anschlussterminal für das +12V Hauptstromkabel welches an den Pluspol der
Fahrzeugbatterie geht
13 FUSE
ATC-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation
14

LAUTSPRECHER AUSGANGS-TERMINAL

Lautsprecheranschlussterminal für den Anschluss von einem oder mehreren
Subwoofern (mono Ausgang)
BASS SUB
BOOST SONIC
0dB 12dB
15Hz 55Hz
45Hz
4 5
FUSE
REM +12V
12 13
5
LOW
PASS LEVEL
40Hz 150Hz 0.2V 5V
INPUT OUTPUT
6 7 8
SPEAKER OUTPUT
+ +
-
14
R
L
9
-
