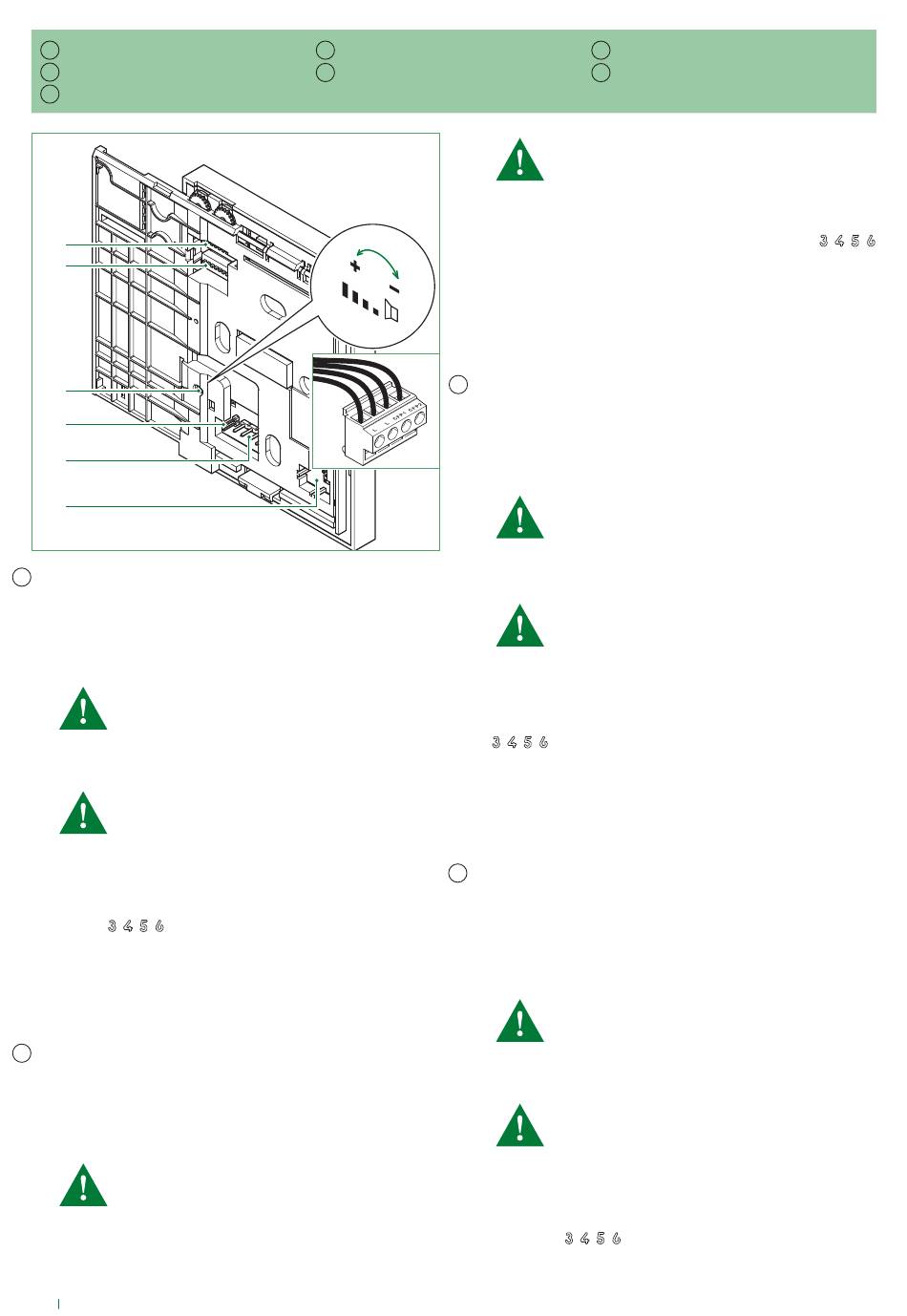

Descrizione monitor
IT
Monitor description
EN
Description moniteur
FR
1
2
3
4
5
6
1. S1 Micro-interruttori per programmazione codice utente
IT
2. S2 Micro-interruttori per programmazione pulsanti e funzioni
(identificato da un angolo rosso)
DIP 1-2-3-4 per programmazione funzioni pulsanti
DIP 5-6 accesso programmazioni
DIP 7 per gestione tensione di alimentazione (vedere schemi e
varianti da pag. 6) default = OFF
Per impianti KIT-2 fili o con Art. 1210 impostare DIP 7
su ON.
DIP 8:
ON monitor secondario
OFF monitor principale (default)
È possibile impostare max 1 monitor principale negli
impianti KIT 2 FILI o con Art. 1210 e max 2 monitor
principali negli impianti con Art. 4888C.
3. Regolazione volume alto parlante (solo per settaggio fonica
intercomunicante)
4. CV5 Jumper chiusura video
5. Pin per ancoraggio morsettiera
6. Spazio
per
alloggiamento
pulsanti
(di serie su tutti i monitor neri, acquistabile
separatamente per monitor bianchi Art.6733W)
Morsettiera per connessione impianto:
LL Morsetti di connessione linea Bus
CFP1 CFP2 Ingresso chiamata da piano
1. S1 User code programming microswitches
EN
2. S2 Button and function programming microswitches (marked with
a red corner)
DIP 1-2-3-4 for button function programming
DIP 5-6 access to programming
DIP 7 for power supply voltage management (see diagrams and
variants on page 6), default = OFF
For systems with 2-wire KIT or Art. 1210, set DIP 7 to ON.
DIP 8:
ON secondary monitor
OFF main monitor (default)
2
Beschrijving van de monitor
NL
Beschreibung des Monitors
DE
accessorio
per
funzionamento
Descripción del monitor
ES
Descrição do monitor
PT
A maximum of 1 main monitor can be set in systems with
2-WIRE KIT or Art. 1210, and 2 main monitors in systems
with Art. 4888C.
3. Loudspeaker volume adjustment (for setting intercom audio only)
4. CV5 Video closing jumper
5. Pin for securing terminal block
6. Space for housing the operation accessory for keys
(standard on all black monitors, available to purchase separately
for white monitors Art. 6733W)
Terminal block for system connection:
L L Bus line connection terminals
CFP1 CFP2 Floor door call input
1. S1 Microswitches pour la programmation du code résident
FR
2. S2 Microswitches pour la programmation de touches et fonctions
(marked with a red corner)
DIP 1-2-3-4 de programmation des fonctions des boutons
DIP 5-6 accès à la programmation
DIP 7 de gestion de la tension d'alimentation (voir schémas et
variantes à partir de la page 6) par défaut = OFF
Pour les systèmes KIT-2 fils ou avec l'Art. 1210, régler DIP
7 sur ON.
DIP 8 :
ON moniteur secondaire
OFF moniteur principal (par défaut)
Possibilité de configurer 1 seul moniteur principal sur les
systèmes KIT 2 FILS ou avec l'Art. 1210, et 2 moniteurs
principaux au maximum sur les systèmes équipés de l'Art.
4888C
3. Réglage du volume du haut-parleur (uniquement pour le réglage
de la phonie d'intercommunication)
4. CV5 Cavalier de débranchement vidéo
5. Pin d'ancrage bornier
6. Espace pour loger l'accessoire faisant fonctionner les touches
(de série sur tous les moniteurs noirs, disponible à part
pour les moniteurs blancs Art.6733W)
Bornier pour la connexion de l'installation :
L L Bornes de connexion ligne Bus
CFP1 CFP2 Entrée de l'appel palier
1. S1
Microschakelaars
NL
gebruikerscode
2. S2 Microschakelaars voor het programmeren van toetsen en
functies (gemarkeerd met een rode hoek)
DIP 1-2-3-4 voor het programmeren van de functies van de toetsen
DIP 5-6 toegang tot de programmeringen
DIP 7 voor het beheer van de voedingsspanning (zie schema's en
varianten vanaf pag. 6) standaard = OFF
Bij KIT-2-draads systemen of met Art.1210 moet DIP 7
worden ingesteld op ON.
DIP 8:
ON secundaire monitor
OFF hoofdmonitor (standaard)
Er kan max. 1 hoofdmonitor worden ingesteld in de
KIT 2-DRAADS systemen of met Art. 1210 en max. 2
hoofdmonitors in systemen met Art. 4888C
3. Volume van de luidspreker regelen (alleen voor geluidsinstelling
intercom)
4. CV5 Jumper voor het afsluiten van het videosignaal
5. Pen voor bevestiging van het aansluitklemmenbord
6. Ruimte voor het plaatsen van een accessoire voor de werking
van toetsen
verkrijgbaar voor witte monitoren Art.6733W)
voor
het
programmeren
(standaard op alle zwarte monitoren, apart
van
de
