Installation
3.2.
BRANCHEMENT ELECTRIQUE
En ce qui concerne la partie électrique de l'actionneur LINEARE, il est important de vérifi er la section
exacte des câbles d'alimentation qui doivent être de dimensions adaptées par rapport à l'intensité de
courant de l'actionneur lui-même et à la longueur du branchement.
Actionneur alimenté à 24 VCC ± 15%
Câble 1 = Bleu (+ ouvert - fermé)
Câble 2 = Marron
!
Attention
Débrancher l'alimentation électrique pendant l'installation et l'entretien.
La fenêtre pourra quand même être ouverte et fermée manuellement en déconnectant la moto-
risation du châssis.
PrØcaution
Pour la sécurité de l'installation, utiliser un bouton-poussoir instable (d'homme mort) ou une
alimentation à minuterie pour le temps nécessaire à l'utilisation de l'appareil. Dans les applica-
tions à une hauteur inférieure à 2,5 m du sol, utiliser la logique de commande d'homme mort.
3.3.
OPERATIONS FINALES
Une fois l'installation de l'actionneur LINEARE terminée, il est important que le technicien ayant effec-
tué le travail applique à proximité de l'appareil une plaque adhésive portant l'inscription "ATTENTION
PARTIES EN MOUVEMENT " de façon à signaler clairement la présence du dispositif.
Procéder à la lubrifi cation si nécessaire en utilisant une graisse du type marine ou au graphite.
Pour des applications proches du bord de mer, effectuer une lubrifi cation correcte de la crémaillère tous
les six mois avec une graisse de type marine ou au graphite.
Lineare.indd

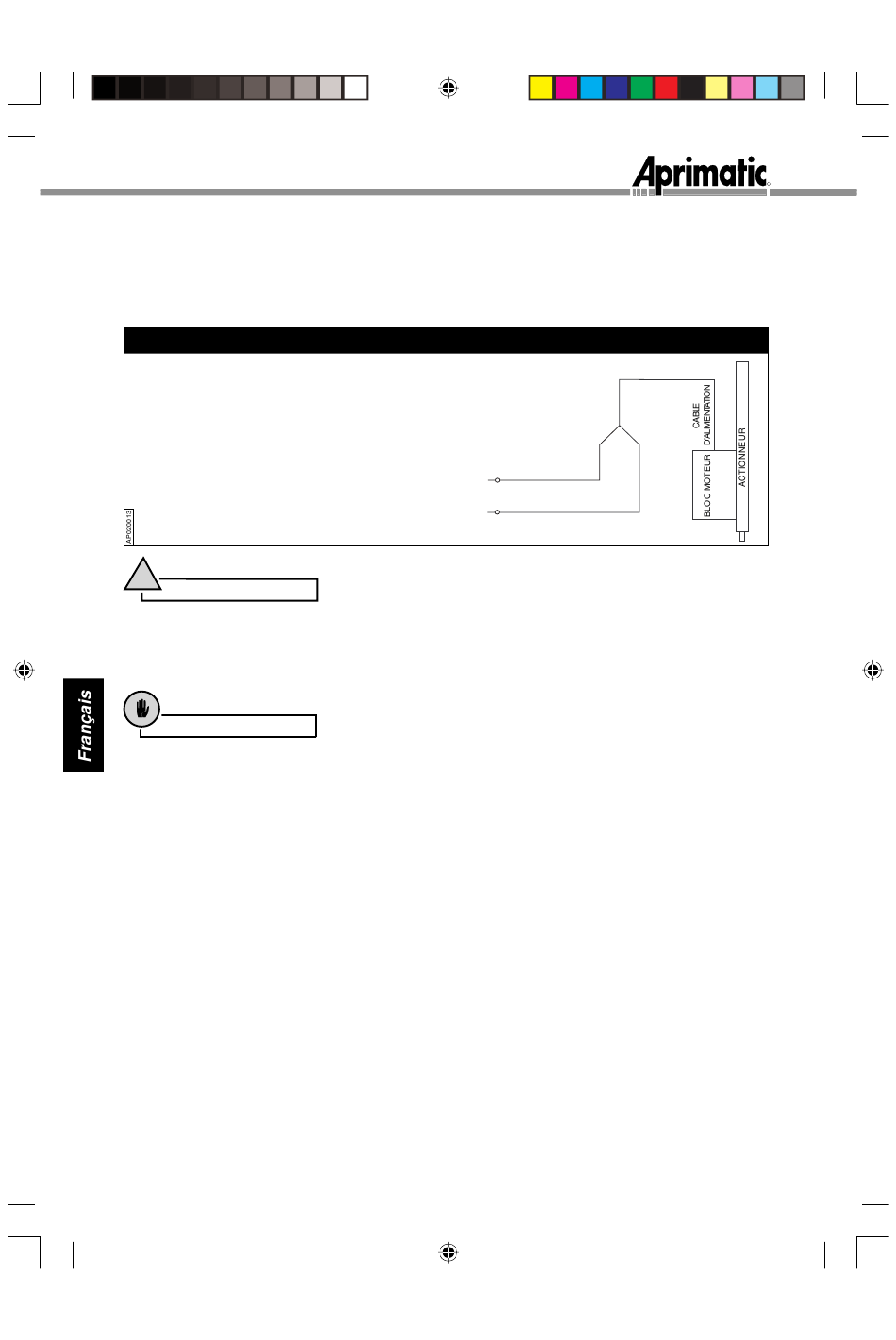

SCHEMA ELECTRIQUE
1
( - ) + 24 V
2
( + ) - 24 V
20
20
R
25/07/2001, 15.23
