Mareno NP70 series Anweisungen Für Installation, Gebrauch Und Wartung Seite 5

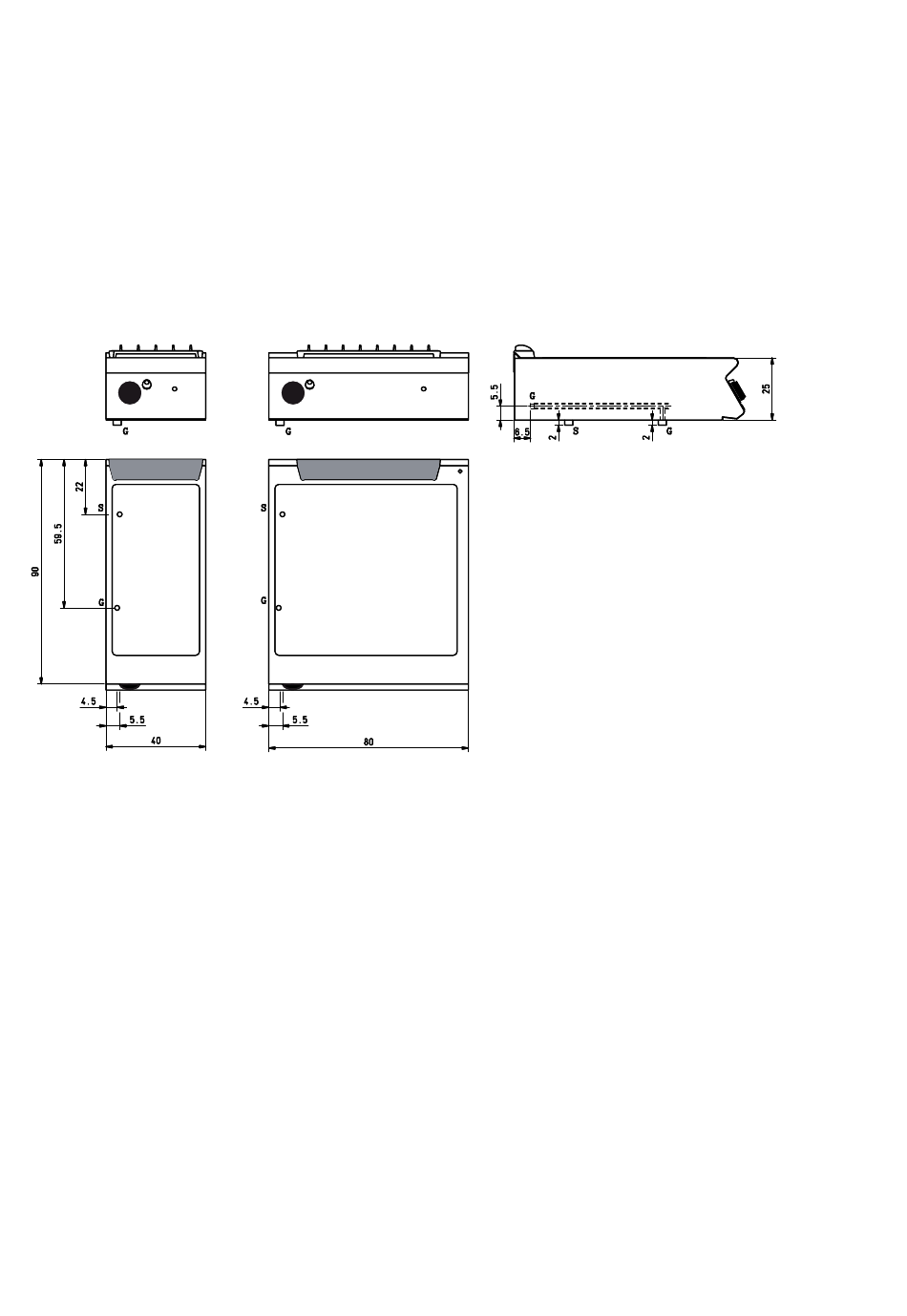

SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D'INSTALLATION SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D'INSTALLATION
- ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR - ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
NB94G NB94G
Legenda - Legende - Key - Légende - Leyenda - Legenda Legenda - Legende - Key - Légende - Leyenda - Legenda
G G Attacco arrivo gas - Gasanschluss - Gas connection Attacco arrivo gas - Gasanschluss - Gas connection
Arrivée gaz - Union de gas - Gasaansluiting Arrivée gaz - Union de gas - Gasaansluiting
EN 10226–1 R 1/2; EN ISO 228-1 G 1/2 (DK) EN 10226–1 R 1/2; EN ISO 228-1 G 1/2 (DK)
S S Attacco scarico acqua - Wasserablauf - Water outlet Attacco scarico acqua - Wasserablauf - Water outlet
Vidange de l’eau - Desaguadero - Wateraftapaansluiting Vidange de l’eau - Desaguadero - Wateraftapaansluiting
EN ISO 228-1 G 1/2 EN ISO 228-1 G 1/2
H2O* Attacco arrivo acqua - Wasseranschluss - Water inlet H2O* Attacco arrivo acqua - Wasseranschluss - Water inlet
Arrivée eau - Union de agua - Wateraansluiting Arrivée eau - Union de agua - Wateraansluiting
EN ISO 228-1 G 3/4 EN ISO 228-1 G 3/4
4
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm
MESURES EN cm - MEDIDAS EN cm - MATEN IN cm MESURES EN cm - MEDIDAS EN cm - MATEN IN cm
NB98G NB98G
H2O* H2O*
