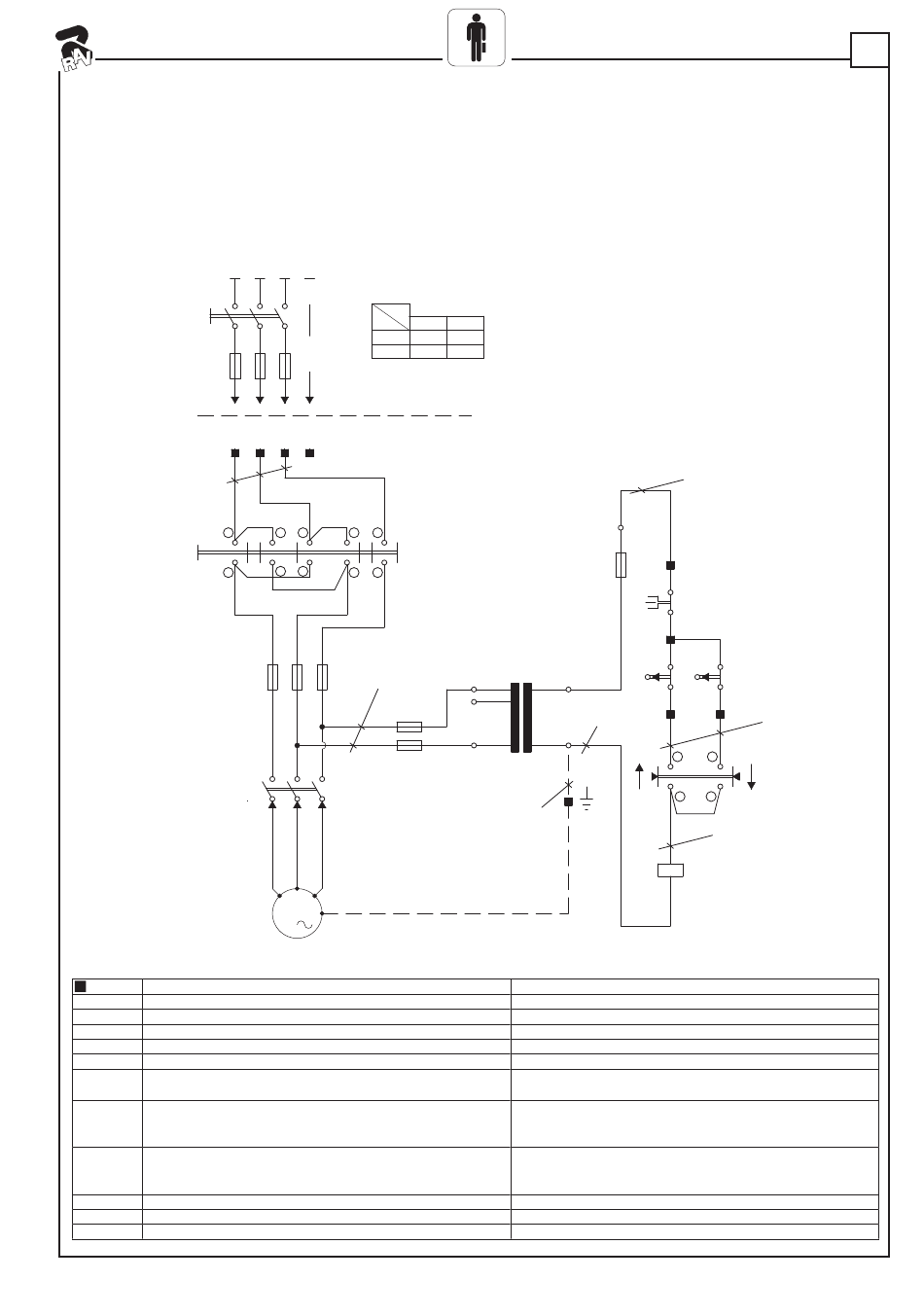

IMPIANTO ELETTRICO
Installazione da eseguire dall'utilizzatore
11. ELECTRICAL INSTALLATION
Power installations must be made by the user
11. ELEKTROANLAGE
Netzanschluss nur durch Elektrofachkräfte
1
0
FU
L1
NERO 2.5mmq
L1
1
13
0
IG
2
14
23
FU1
MORSETTO
STM1
SONDA TERMICA MOTORE
TR
TRASFORMATORE COMANDI 30 VA 0-230-400/0-24
KM
CONTATTORE COMANDO MOTORE
M1
MOTORE
IG
INVERTITORE GEN. DI FASE CON COMANDO SAL./DISC.
FUSIBILE PROTEZIONE SECONDARIO TR.5X20F 2A
FU3
250V (RAPIDO)
FUSIBILE PROTEZIONE PRIMARIO TR: VERS.230V 5X20F
FU2
1A 250V (RAPIDO); VERS.400V 10.3X38 1A 500V GL
(RAPIDO)
TERNA FUSIBILI PROTEZIONE LINEA MOTORI:
FU1
VERS. 230V 10.3X38 25A 500V AM;
VERS. 400V 10.3X38 16A 500V AM
FCS
FINECORSA DI SALITA
FCD
FINECORSA DI DISCESA
RIFER.
NOMENCLATURA
V
HZ
220
50
25A aM
FU
60
25A aM
L2
L3
PE
L2
L3
15
9
11
5
16
10
12
6
24
25
23
24
25
NERO 1.5mmq
17
18
19
19
18
FU2
17
18
19
KM
W
U
V
M1
3
11. INSTALLATION ÈLECTRIQUE
L'installation doit être effectée par l'usager
11. ESQUEMA ELECTRICO
La instalación tiene que efectuarla el utilizador
380
16A aM
16A aM
FU3
9
400
24
230
ROSSO 1mmq
8
0
0
TR
GIALLO/VERDE 1mmq
TERMINAL
MOTOR HEAT PROBE
COMMAND TRANSFORMER 30 VA 0-230-400/0-24
MOTOR CONTROL CONTACTOR
MOTOR
GEN. PHASE INVERTER WITH RISE/DESCENT COMMAND
SECONDARY PROTECTION FUSE TR 5X20F 2A 250V
RAPID
PRIMARY PROTECTION FUSE TR 5X20F 1A 250V RAPID
(230V VERSION) 10.3X38 1A 500V GL RAPID (VERSION
400V)
TRI PLET OF MOTOR LINE FUSES:
10.3X38 25A 500V AM (VERSION 230V);
10.3X38 16A 500V AM (VERSION 400V)
RISE LIMIT SWITCH
DESCENT LIMIT SWITCH
DENOMINATIONS
0472-M013-4
ROSSO 1mmq
2
2
STM1
3
FCS
FCD
4
5
ROSSO 1mmq
7
3
1
4
2
IG
6
ROSSO 1mmq
KM
7
11
45
