Modalités d'installation
Installation
Ces instructions sont
spécialisé comme guide à l'installation, au réglage e
à l'entretien suivant les lois et les normes en vigueur.
Les interventions doivent toujours être effectuées quand
l'appareil est débranché.
Positionnement (Fig. 4)
L'appareil est prévu pour être encastré dans une table de
travail comme indiqué dans le dessin spécial. Préparer
la colle pour seller cijointe sur tout le périmètre du plan.

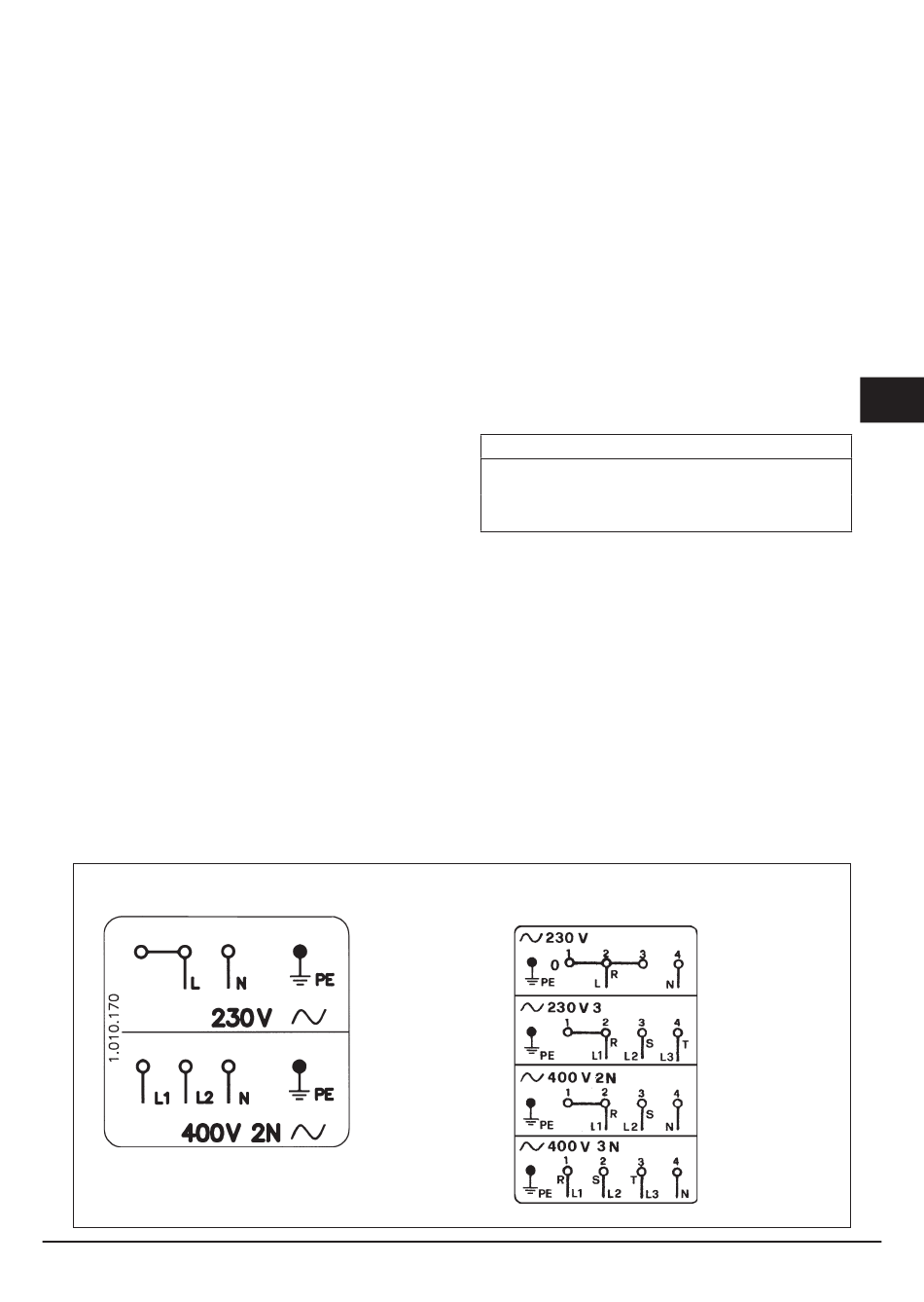

Branchement électrique (Fig. 5)
Avant d'effectuer le branchement électrique, s'assurer
que:
- les caracteristiques de l'installation soient de nature à
satisfaire toutes les indications portées sur la plaque
signalétique située sous l'appareil;
- que l'installation dispose d'un raccordement à la terre
secon les normes et les dispositions en vigueur.
La mise à terre est obligatoire aux termes de la loi.
Si l'appareil n'a pas de câble et /ou de prise
correspondante, utiliser de la matière apte à l'absorption
indiquée sur la plaque signalétique et à la tempéra-
ture de travail. Le câble ne devra jamais atteindre une
température supérieure de 50°C à celle ambiante.
Pour le raccordement direct auréseau, il faut prévoir un
interrupteur omnipolaire d'une puissance adaptée aux
aux donneés figurant sur la plaque pour déconnecter
l'appareil en cas de besoin; conformément aux règles
d'installation, la distance d'ouverture des contacts doit
permettre une déconnexion complète dans les conditions
*En tenant compte du coefficient de simultaneité
faites pour le technicien
H05RR-F3x1.5
H05RR-F4x0.75
de surtension de la catégorie III (le câble jaune et vert
de mis à la terre ne doit pas être interrompu). La prise
ou l'interrupteur omnipolaire doivent être facilement
accessibles aprè la mise en place de l'appareil.
Le Constructeur décline toute responsabilité au cas où
ces normes et les autre normes contre les accidents ne
seraient pas observées.
Si le câble d'alimentation
constructeur, le service d'assistance technique ou un
technicien qualifié devra le remplacer afin d'éviter toute
sorte de risque.
Éléments chauffants
Ø 145
Ø 180
P30CD9X-P60CD9X
13
est endommagé, le
1200 W / 1200 W
1700 W
H05RR-F3x2.5*
H05RR-F4x2.5
H05RR-F4x2.5
H05RR-F5x1.5
Fig. 5
