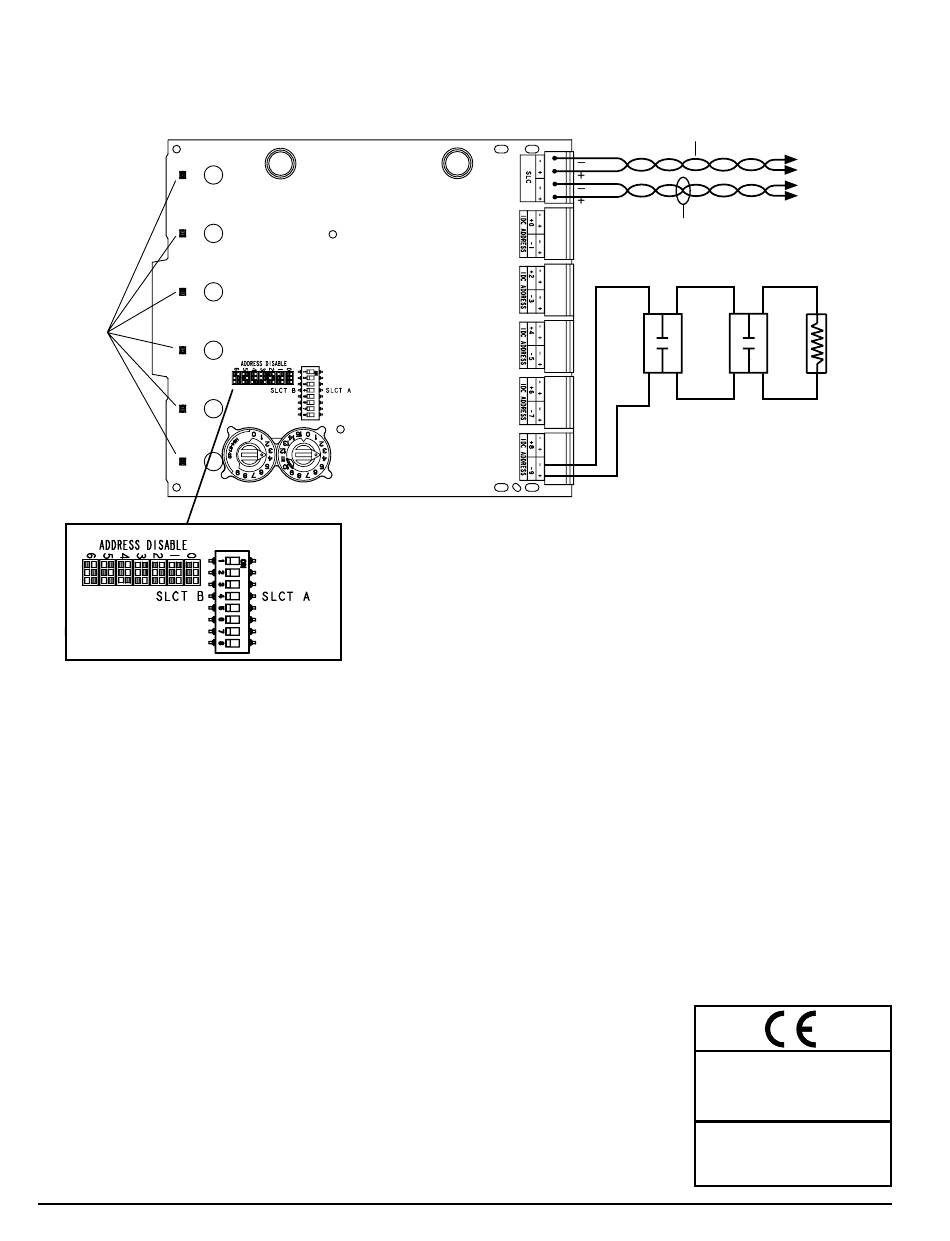

FIGuRA 1: CONFIGuRACIÓN hABITuAL DEL CIRCuITO DEL DISPOSITIvO DE INICIACIÓN
INDICADORES
DE ESTADO
SS-460-012
NOTA: NO mezcle dispositivos de iniciación de alarmas contra incendios y de
supervisión en el mismo circuito de dispositivos de iniciación.
Instale dispositivos de cierre de contactos según las instrucciones de insta-
lación del fabricante.
6
LÍNEA DE COMUNICACIONES 29 VCC MÁX.
SE RECOMIENDA PAR TRENZADO.
SUPERVISADO Y CON
LIMITACIÓN DE POTENCIA
CC DE ENTRADA DE CLASE B (TÍPICO)
CONECTAR MÓDULOS
ÚNICAMENTE A PANELES
DE CONTROL COMPATIBLES
ENUMERADOS
SYSTEM SENSOR
3825 OhIO AvE.
ST. ChARLES, IL 60174 uSA
0843-CPD-0124
EN54-18:2005
INPuT/OuTPuT DEvICE
EN54-17: 2005
ShORT CIRCuIT ISOLATOR
IM-10EA
©2013 System Sensor
LÍNEA DE COMUNICAC
SE RECOMIENDA
AL DISPOSITIVO
SIGUIENTE
DESDE EL PANEL
O DISPOSITIVO
ANTERIOR
SUPERVISADO
LIMITACIÓN DE P
RESISTENCIA
DE FIN DE
LÍNEA DE 47 K
CC DE ENTRADA
C0207-03
D
13
I56-3918-001
